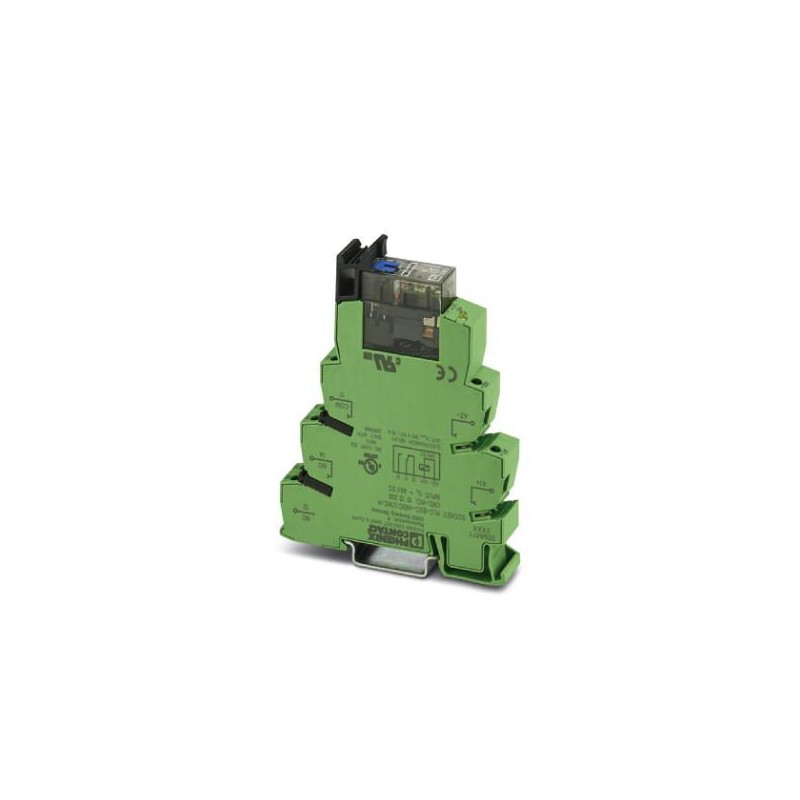

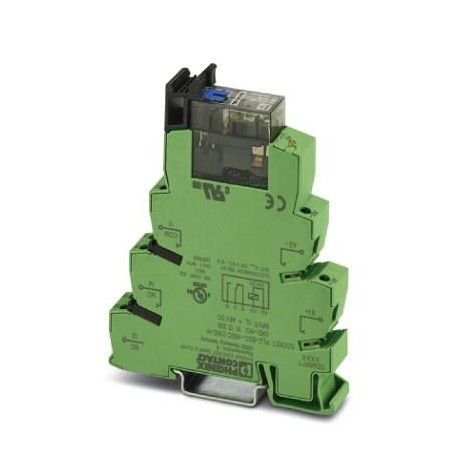

PLC-RSC- 48DC/21HC/MS 2910516 PHOENIX CONTACT Module De Relais
PLC-RSC- 48DC/21HC/MS
2910516
PHOENIX_CONTACT
Module De Relais
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille cinq cent seize |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626486697 |
| Poids par Pièce (hors emballage) | 67.000 aux g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 48 V DC |
|---|---|
| Typique du courant d'entrée à l'universitéN | 19 mA |
| Temps de réponse typique | 6 ms |
| Typique temps de la libération | 10 ms |
| La tension de la bobine | 24 V DC |
| Le circuit de protection | Pont redresseur à Pont de diodes |
| D'exploitation affichage de la tension de | LED jaune |
Côté de Contact
| Type de Contact | 1 PDT |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC (à La séparation de la plaque de PLC de l'ATP doit être installé pour une tension supérieure à 250 V (L1, L2, L3) identiques entre les blocs de jonction dans les modules adjacents. Potentiel de transition est alors réalisée avec FBST 8-PLC... ou ...FBST 500...) |
| Minimum tension de commutation | 12 V (10 mA) |
| Min. courant de commutation | 10 mA (12 V) |
| Courant d'appel maximal | 24 A (20 ms) |
| La limitation de courant continu | 10 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 264 W (24 V DC) |
| 62 W (48 V DC) | |
| 48 W (60 V DC) | |
| 52 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2750 VA (250 V AC) | |
| Capacité de commutation | 1 A (24 V DC13) |
| 1,5 A (230 V, AC15) |
Les données de connexion d'entrée côté
| Nom de la connexion | Bobine de côté |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Filet de vis | M3 |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 à 1,5 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Les données de connexion de sortie du côté
| Nom de la connexion | Côté de Contact |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Filet de vis | M3 |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 à 1,5 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | RT II (Relais) |
| IP20 (base de Relais) | |
| Service mécanique de la vie | 5x 10Sixcycles |
| UL, ÉTATS-UNIS | UL 508 |
| UL 508 Reconnu | |
| UL, états-unis/Canada | cUL 508 |
| cUL 508 Reconnu | |
| Position de montage | tout |
| Instructions de montage | Dans les lignes avec zéro espacement |
Les normes et les Règlements
| Désignation | Normes/règlements |
|---|---|
| Normes/règlements | EN 50178 |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc | 6 kV |
| Isolation | Isolation de sécurité, isolation renforcée |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| L'indice d'inflammabilité selon UL 94 | V0 |
| UL, ÉTATS-UNIS | UL 508 |
| UL 508 Reconnu | |
| UL, états-unis/Canada | cUL 508 |
| cUL 508 Reconnu |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Articles dans le jeu
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
UNSPSC 6.01Trente million deux cent onze mille neuf cent seizeUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 11Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre
