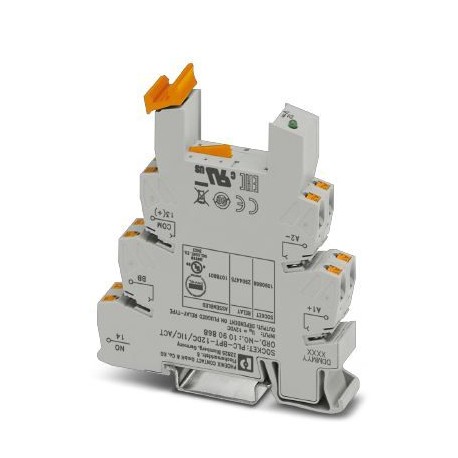

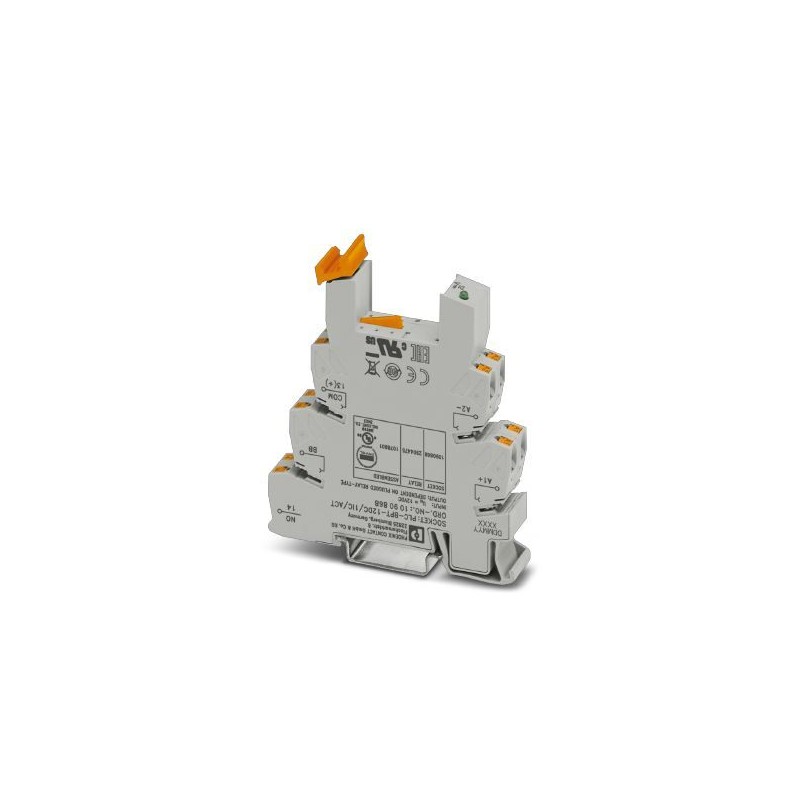

PLC-BPT- 12DC/ 1IC/ACT 1090868 PHOENIX CONTACT Module de base PLC de 14 mm pour courants d'enclenchement éle..
PLC-BPT- 12DC/ 1IC/ACT
1090868
PHOENIX_CONTACT
Module de base PLC de 14 mm pour courants d'enclenchement élevés avec raccordement Push-in, sans relais ni relais à semi-conducteurs, pour montage sur profilé NS 35/7,5, avec raccordement pour conducteur de retour (BB), 1 contact NO, tension d'entrée : 12 V DC
Bornier de base PLC de 14 mm pour courants de serrage élevés avec connexion enfichable, sans relais ou équipement de relais statique, pour montage sur rail NS 35/7,5, avec raccordement de ligne de retour de charge (BB), 1 contact de fermeture, tension d’entrée : 12 V DC
Relais > Socle pour relais
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1090868 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626902609 |
| Poids par pièce (hors emballage) | 0,044 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Remarque | Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. |
|---|---|
| Il faut insérer le séparateur PLC-ATP en cas d'isolement sécurisé entre modules voisins. | |
| Le séparateur PLC-ATP doit être placé aux deux extrémités de chaque barrette de raccordement PLC. | |
| La protection contre les contacts accidentels de l'article doit être vérifiée par le concepteur de l'installation (pour les tensions > 25 V AC/60 V DC). Il s'agit d'un appareil encastré sans protection contre les contacts directs. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Indice de protection | IP20 |
| ≥ IP54 (Emplacement de montage) |
Données d'entrée
| Tension nominale d'entrée UN | 12 V DC |
|---|---|
| Circuit de protection | Diode roue libre |
| Diode contre inversions de polarité |
Données de sortie
| Equipement possible | Relais miniatures, 2904475 REL-MR- 12DC/1IC, 1081616 REL-MR- 12DC/1ICT |
|---|
Généralités
| Coloris | gris |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Tension d'essai bobine de relais/contact de relais | 4 kVeff(50 Hz, 1 min) |
Caractéristiques de raccordement
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement 2
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Normes/Prescriptions | EN 50178 |
|---|---|
| EN 61810-1 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | Isolement sécurisé, isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
