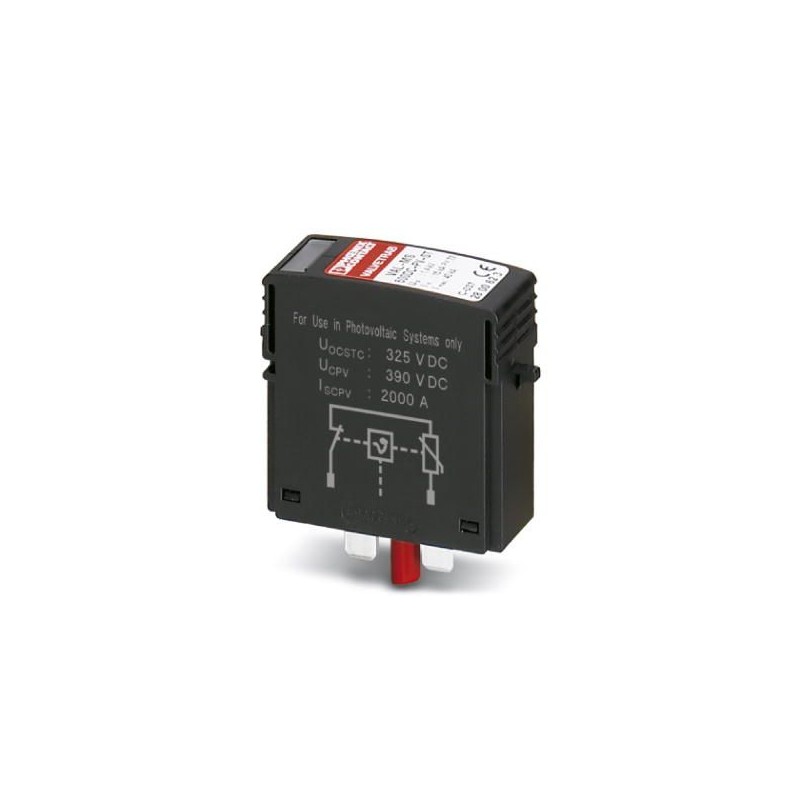

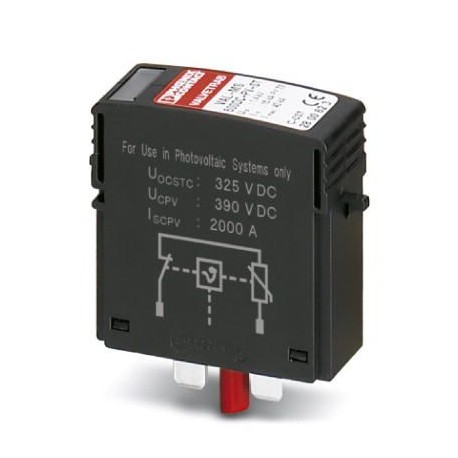

VAL-MS 600DC-PV-ST 2800623 PHOENIX CONTACT Connecteur de protection antisurtension type 2
VAL-MS 600DC-PV-ST
2800623
PHOENIX_CONTACT
Connecteur de protection antisurtension type 2
Protection enfichable de remplacement pour les combinaisons de parafoudres photovoltaïques de la gamme de produits VAL-MS 600DC-PV-...
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800623 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 65 (C-4-2017) |
| GTIN | 4046356615105 |
| Poids par pièce (hors emballage) | 0,046 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 60g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Généralités
| Classe d'essai CEI | PV II |
|---|---|
| PV T2 | |
| Types EN | T2 |
| Type de défaillances SPD | OCM (Type de défaut d'isolation) |
| Configuration du raccordement | Configuration Y |
| Emplacement pour le montage | Espace intérieur |
| Accessibilité | Accessible |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection côté tension continue (DC)
| Tension permanente maximale UCPV | 400 V DC |
|---|---|
| Résistance aux courts-circuits ISCPV | 2000 A |
| Courant de service permanent ICPV | 20 µA |
| Consommation de puissance en veille PC | ≤ 25 mVA |
| Courant nominal de décharge (8/20) µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Niveau de protection en tension Up | ≤ 1,4 kV |
| Tension résiduelle Ures | ≤ 1,4 kV (pour In) |
| ≤ 1,1 kV (à 5 kA) | |
| ≤ 1,3 kV (pour 10 kA) | |
| ≤ 1,5 kV (à 20 kA) | |
| ≤ 1,8 kV (à 30 kA) | |
| ≤ 2 kV (à 40 kA) | |
| Temps de réponse tA | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Spécifications UL
| Type SPD | 1CA |
|---|---|
| Tension maximale permanente MCOV | 800 V DC |
| Tension nominale | 800 V DC |
| Circuits de protection | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Système de distribution d'énergie | DC PV |
| Protection de la tension nominale VPR | 2 kV |
| Courant nominal de décharge In | 20 kA |
| Capacité de charge en court-circuit (SCCR) | 50 kA |
Classifications
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800623-VAL-MS 600DC-PV-ST | 112 Kbytes |
|
