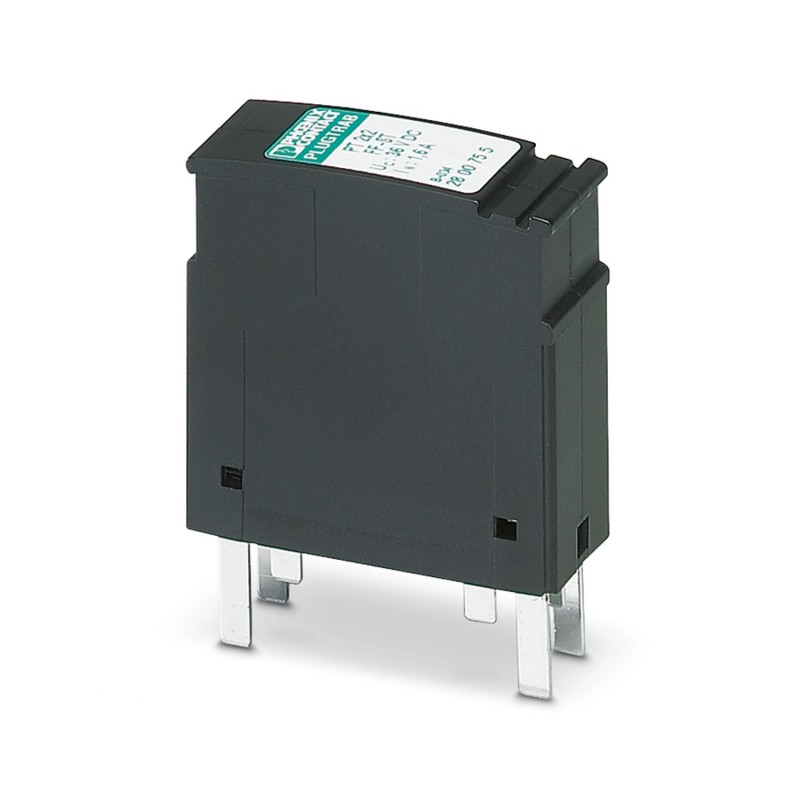

PT 4- 5DC-ST 2839211 PHOENIX CONTACT Connecteur de protection antisurtension
PT 4-5DC-ST
2839211
PHOENIX_CONTACT
Connecteur de protection antisurtension
Circuit de protection enfichable PT pour un circuit de signal à quatre conducteurs sans potentiel de terre. Tension nominale : 5 V DC
Fiche de protection PT avec circuit de protection pour 1 circuit de signal à 4 fils sans potentiel de terre. Tension nominale : 5 V DC
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | PLUGTRAB PT |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Connecteur mâle |
| Message protection antisurtension défectueuse | aucun |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 5 V DC |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Graduation | 1 UL |
| Largeur module complet | 17,7 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Couleur | noir (RAL 9005) |
| couleur cuivre | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 6 V DC |
| 4 V AC | |
| Courant de référence | 2 A (80 °C) |
| Courant utile de service ICpour UC | ≤ 300 µA |
| Courant résidual IPE | ≤ 4 µA (raccordement direct à la terre) |
| ≤ 1 µA (avec PT 4+F-BE) | |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 720 A |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA (par circuit) |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 720 A |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 160 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 13 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| ≤ 1 kV (avec PT 4+F-BE) | |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 10 V |
| Tension résiduelle pour In(fil-fil) | ≤ 40 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 20 V |
| Niveau de protection Up(fil-fil) | ≤ 30 V (C1 - 1 kV / 500 A) |
| Niveau de protection Up(fil-terre) | ≤ 450 V |
| ≤ 1 kV (avec PT 4+F-BE) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps de réponse tA (fil-signal de masse) | ≤ 1 ns |
| Perte d'insertion aE, sym. | 0,1 dB (≤ 250 kHz) |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ω | typ. 1 MHz |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 2 A (T) |
| Courant de choc admissible (fil-fil) | C1 - 1 kV / 500 A |
| C3 - 100 A | |
| Courant de choc admissible (fil-terre) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | VDE 0110-1 / CEI 60664-1 |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| CEI 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 |
| Type de montage | sur embase |
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 5 V |
