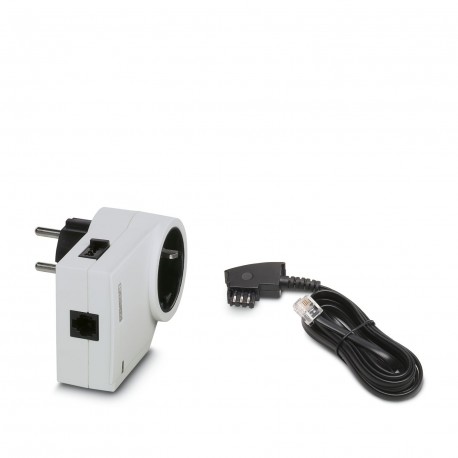

MNT-TAE D/WH 2882394 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-TAE D/WH
2882394
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3

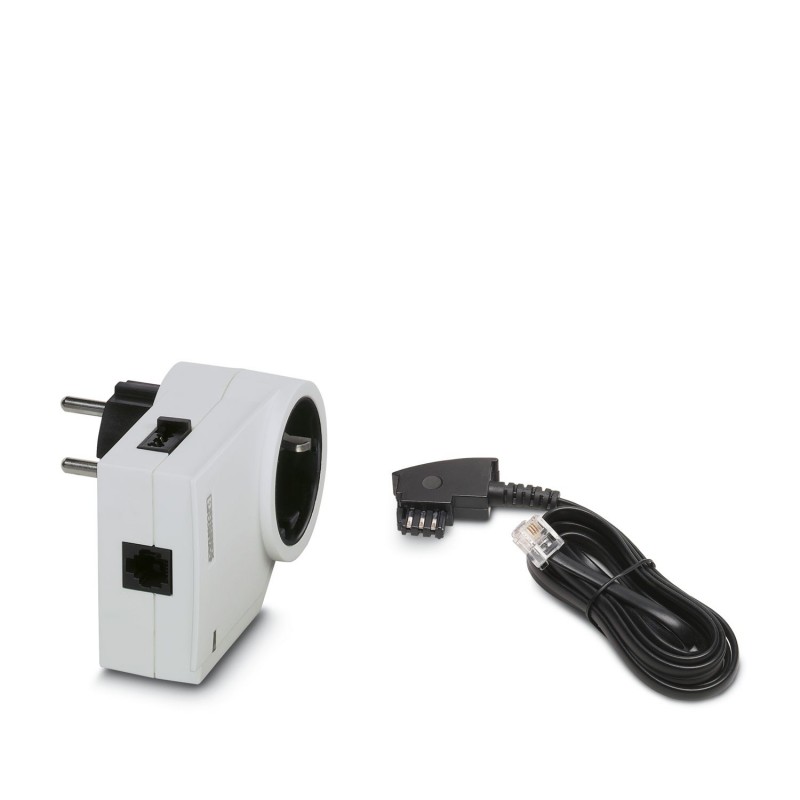

Connecteur de prise intermédiaire avec protection contre les surtensions pour l’alimentation électrique et la connexion de signaux d’un équipement terminal avec interface de télécommunication analogique ou numérique (VDSL jusqu’à 50 Mbit/s) sur de courts tronçons (<300 m) jusqu’à 80 MBit/s). Le câble est inclus.
Adaptateur pour prise avec parafoudre basse tension pour l'alimentation et le raccordement de signal d'un équipement terminal avec interface de télécommunication analogique ou numérique (VDSL jusqu'à 50 MBit/s, sur de courtes distances (< 300 m) jusqu'à 80 MBit/s). Câble compris.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection d'appareil |
| Gamme de produits | MAINTRAB |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Système d'alimentation CEI | TN |
| TT | |
| Type | Adaptateur |
| Nombre de pôles | 2 |
| S'utilise dans les pays | D |
| Message protection antisurtension défectueuse | optique |
| Paires de fils par module | 1 |
| État de la gestion des données | |
| Révision de l'article | 10 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Classe d'essai CEI | III |
| T3 | |
| Types EN | T3 |
| Nombre de ports | One |
| Type de raccordement | RJ12-/TAE 6 |
| Type de raccordement | Fiche/prise à contact de terre |
| Dessin coté |  |
| Largeur | 63 mm |
| Hauteur | 103 mm |
| Profondeur | 78 mm |
| Couleur | blanc (RAL 9010) |
| noir (RAL 9005) | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 400 |
| 600 | |
| Matériau isolant | PA 6 |
| Matériau du boîtier | PA 6 |
| Alimentation | |
| Sens de l'action | L/N-PE & Signal Line-Earth Ground |
| Tension nominale UN | 230/400 V AC (TN/TT) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 360 V AC |
| Tension permanente maximale UC(N-PE) | 360 V AC |
| Courant de charge nominal IL | 16 A (30 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Tension d'essai de référence UREF | 255 V AC |
| Choc combiné UOC | 6 kV |
| Niveau de protection en tension Up | ≤ 1,5 kV |
| Réponse au TOV pour UT(L-N) | 460 V AC (5 s / mode résistance) |
| 460 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 460 V AC (5 s / mode résistance) |
| 460 V AC (120 min / mode résistance) | |
| 1455 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 16 A (gG / B / C) |
| Courant de court-circuit assigné ISCCR | 1,5 kA AC |
| Technologie informatique | |
| Tension permanente maximale UC | 200 V DC |
| Courant de référence | 150 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 150 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Courant résidual IPE | ≤ 2 µA |
| Résistance d'isolement Riso | ≥ 1 MΩ |
| ≥ 1 GΩ | |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 1 kA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maxima | 2,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 35 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 200 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 360 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 900 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 360 V |
| Tension résiduelle pour In(fil-fil) | ≤ 500 V |
| Tension résiduelle pour In(fil-terre) | ≤ 30 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 35 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 35 V |
| Niveau de protection Up(fil-fil) | ≤ 460 V (C2 - 1 kA) |
| ≤ 350 V (C3 - 25 A) | |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 2 kA) |
| ≤ 900 V (C3 - 100 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 25 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ω | typ. 4 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ω | typ. 3 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ω | typ. 700 kHz |
| Capacité (fil-fil) | typ. 1 nF |
| Capacité (fil-terre) | typ. 5 pF |
| Résistance au courant alternatif (fil-fil) | 250 mA - 1 s |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-fil) | ≤ 15 ms |
| Conditions ambiantes | |
| Indice de protection | IP20 (Sécurité enfants) |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2019 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | A2:2013 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | A2:2012 |
| Type de montage | Enfichage dans la prise secteur |
