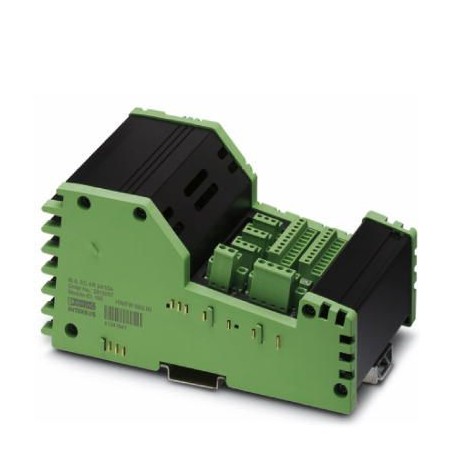

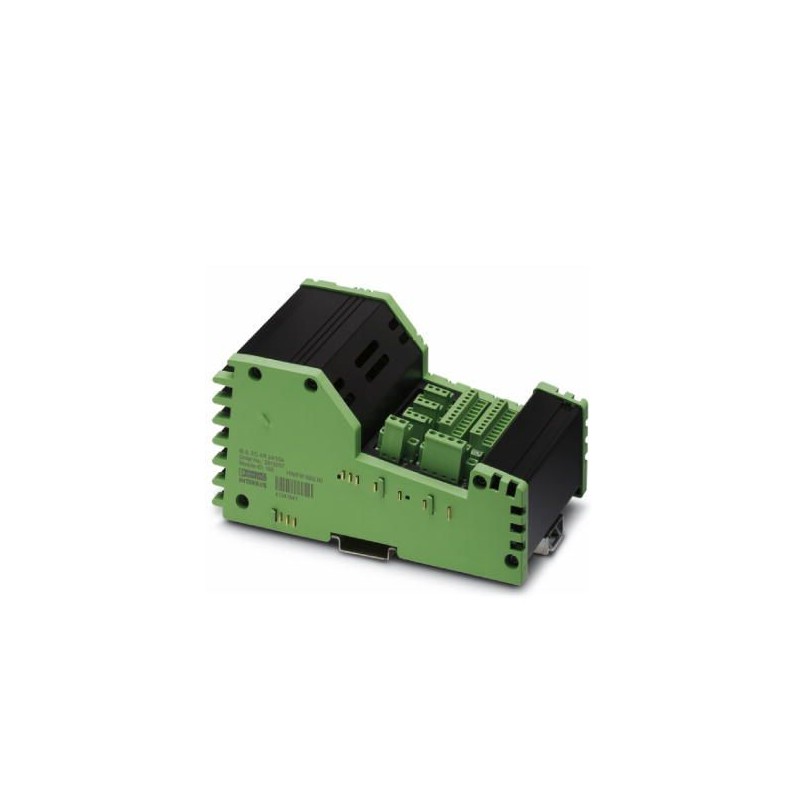

IB IL EC AR 48/10A-PAC 2819587 PHOENIX CONTACT Module spécial Inline
IB IL EC AR 48/10A-PAC
2819587
PHOENIX_CONTACT
Module spécial Inline
Servoamplificateur pour moteurs à courant continu à balais (moteurs à courant continu) et moteurs à courant continu sans balais (moteurs EC)
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2819587 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 185 (C-6-2017) |
| GTIN | 4017918956172 |
| Poids par pièce (hors emballage) | 0,880 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 75 % ... 85 % (75 % permanent, 85 % occasionnel) |
| Humidité de l'air admissible (stockage/transport) | 75 % ... 85 % (75 % permanent, 85 % occasionnel) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | Diagnostic et mise en service |
| Type de raccordement | RS-232 |
Alimentation du bloc électronique
| Type de raccordement | Connecteur MINICONNEC à 2 broches |
|---|---|
| Dénomination | Alimentation |
| Plage de tension d'alimentation | 12 V DC ... 48 V DC ±15 % (Déconnexion de surtension US> 60 V DC) |
| Intensité admissible maximale | 10 A |
Sortie contacteur moteur
| Type de raccordement | Connecteur MINICONNEC à 4 pôles avec collier de blindage |
|---|---|
| Quantité | 1 |
| Dénomination sortie | 1 moteur à courant continu, à excitation permanente, avec ou sans balai |
| Nombre de pôles | 4 |
| Plage de courant nominal | max. 10 A (Courant de démarrage / courant permanent) |
Entrées tout-ou-rien
| Nombre d'entrées | 3 |
|---|---|
| Type de raccordement | MINICONNEC |
| Technique de raccordement | à 3 fils (Signal, Us, GND) |
| Nombre de pôles | 3 |
| Tension d'entrée | 24 V DC |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 30 mA |
| max. 120 mA | |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 100 mA |
| max. 150 mA | |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (valeur nominale) |
Normes et spécifications
| Emission | Essais d'émission selon EN 61000-6-4, émissions du boîtier EN 55011:1991 classe A |
|---|---|
| Contrôles mécaniques | Chocs selon EN 60068-2-27/CEI 60068-2-27 25g pour 1 ms, trois chocs par direction |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 | |
| Chute libre selon CEI 60068-2-32 1 m | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2819587-IB IL EC AR 48/10A-PAC | 199 Kbytes |
|
