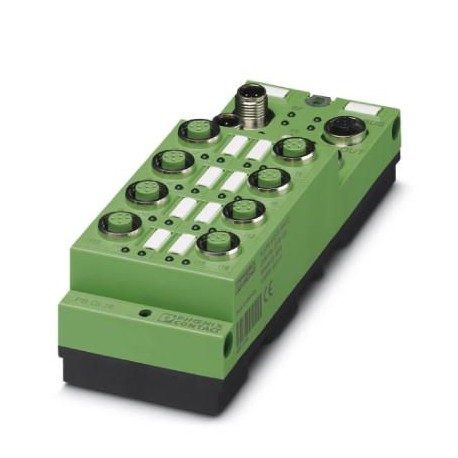

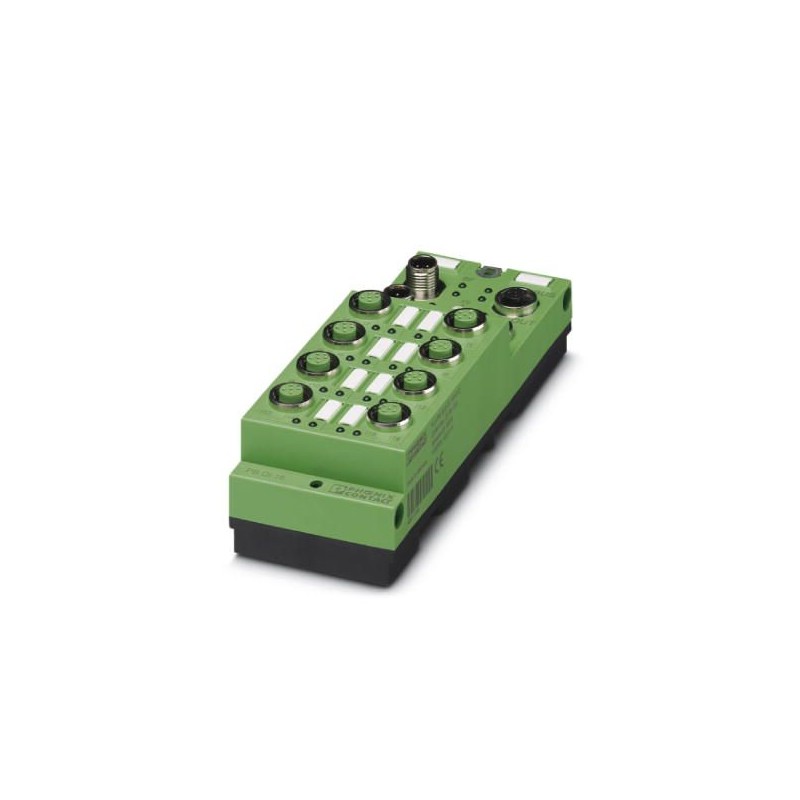

FLS PB M12 DI 16 M12 2736220 PHOENIX CONTACT Appareil E/S décentralisé
FLS PB M12 DI 16 M12
2736220
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2736220 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 236 (C-6-2017) |
| GTIN | 4017918916343 |
| Poids par pièce (hors emballage) | 0,292 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (stockage/transport) | 95 % |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Interfaces
| Dénomination | PROFIBUS DP |
|---|---|
| Type de raccordement | 2x connecteur M12 détrompage B |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 9,6 kBit/s ... 12 MBit/s (détection automatique des vitesses de transmission) |
| Physique de transmission | Câble en cuivre compatible PROFIBUS DP |
| Affectation emplacement adresse | 1 ... 99, réglable |
| Nombre de pôles | 5 |
Alimentation du bloc électronique
| Type de raccordement | Connecteurs M12, (détrompage A) |
|---|---|
| Dénomination | UL |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (ondulation comprise) |
Potentiels Fieldline
| Tension d'alimentation UL | 24 V DC |
|---|---|
| Alimentation électrique sur UL | max. 4 A |
| Consommation de courant provenant de UL | typ. 35 mA |
| max. 100 mA | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 8 mA (plus courant pour les capteurs) |
| max. 1,2 A |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Connecteurs M12 à double fonction |
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre d'entrées | 16 |
| Temps de filtrage | 1 ms |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
Isolation galvanique
| Section contrôlée | Alimentation 24 V (logique de bus) / connecteur de bus |
|---|---|
| Alimentation 24 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (logique de bus) / entrées tout-ou-rien (alimentation des capteurs) 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / entrées tout-ou-rien (alimentation des capteurs) 500 V AC 50 Hz 1 min. | |
| Terre fonctionnelle / entrées tout-ou-rien (alimentation des capteurs) 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736220-FLS PB M12 DI 16 M12 | 160 Kbytes |
|
