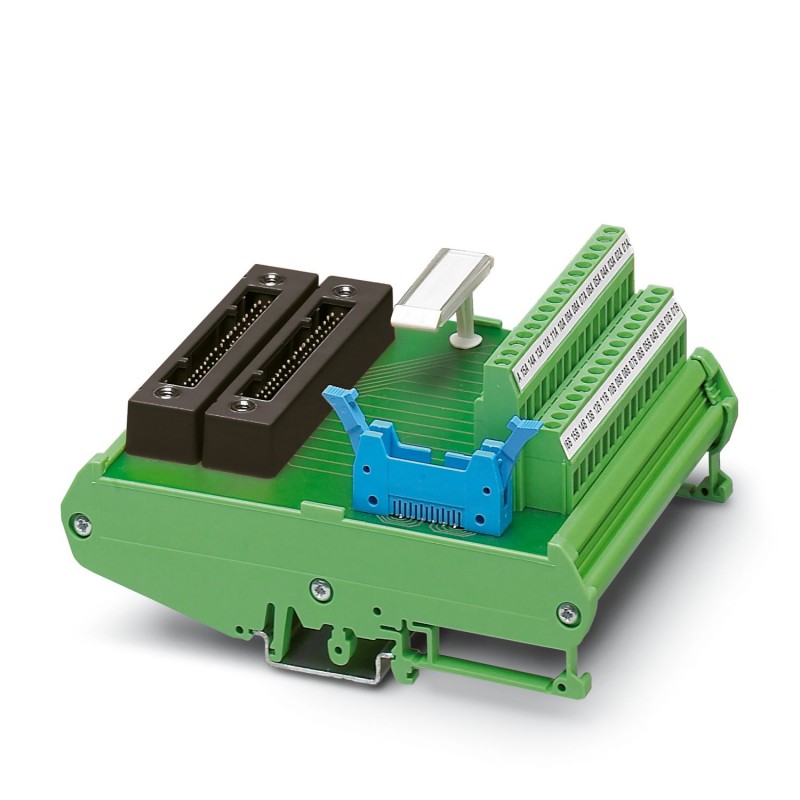

PHOENIX_CONTACT FLKM-KS40/AO16/YCS 2314260 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLKM-KS40/AO16/YCS 2314260 PHOENIX CONTACT Module passif

Référence: FLKM-KS40/AO16/YCS

Code: 2314260

Fabricant: PHOENIX_CONTACT

Description:

Module passif
Module analogique à 16 canaux avec connexion à vis et deux connexions système à 40 pôles. Convient pour la carte Yokogawa AAI543.
Module analogique de 16 canaux à raccordement vissé et deux connexions systèmes à 40 pôles. Adapté pour la carte Yokogawa AAI543.

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitModule de transmission
Nombre de voies16
État de la gestion des données
Révision de l'article05
Propriétés d'isolation: Distances dans l'air et lignes de fuite
IsolantIsolation fonctionnelle
Catégorie de surtensionII
Degré de pollution2

Propriétés électriques
Tension de service (DC)≤ 30 V DC
Courant (par branche)≤ 0,1 A
Distances dans l'air et lignes de fuite
Tension d'isolement assignée50 V
Tension de tenue aux chocs assignée0,5 kV (1,2 / 50 μs)
Automate pris en charge YOKOGAWA CS3000 CentumVP
Carte E/S adaptéeAAI543
Automate pris en charge YOKOGAWA STARDOM
Carte E/S adaptéeNFAI543

Caractéristiques de raccordement
Raccordement 1 (niveau de commande)
Type de raccordementCompatible Yokogawa KS
Nombre de connexions2
Nombre de pôles40
RemarqueCâbles préconfectionnés utilisables : Phoenix Contact YUC40, Yokogawa KS1
Couple de serrage0,5 Nm
Pas2,54 mm
Raccordement 2 (niveau terrain)
Type de raccordementRaccordement vissé
Longueur à dénuder7 mm
Filetage visM3
Nombre de pôles48
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de câble rigide (2 conducteurs de même section)0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant)
0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique)
Section de câble flexible (2 conducteurs de même section)0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant)
0,5 mm² ... 0,5 mm² (Embout et cône d'entrée isolant TWIN)
Section conduct. AWG24 ... 12
Couple de serrage0,5 Nm ... 0,6 Nm
Pas5,08 mm
Raccordement 3 (connecteur mâle HART)
Type de raccordementConnecteur HART
Nombre de connexions1
Nombre de pôles26
Pas1,27 mm

Signalisation
Présence d'un affichage d'étatNon

Dimensions
Dimensions de l'article
Largeur107,5 mm
Hauteur125,4 mm
Profondeur65,9 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protection (Module)IP00
Indice de protection (Emplacement de montage)≤ IP54
Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Altitude≤ 2000 m

Homologations
UKCA
CertificatConformité UKCA

Normes et spécifications
Distances dans l'air et lignes de fuite
Normes/PrescriptionsEN IEC 60664-1

Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent

Remarques
Information pour le fonctionnementPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

ETIM for 2314260 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique48
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique0.1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique65.9 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique107.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique125.4 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
