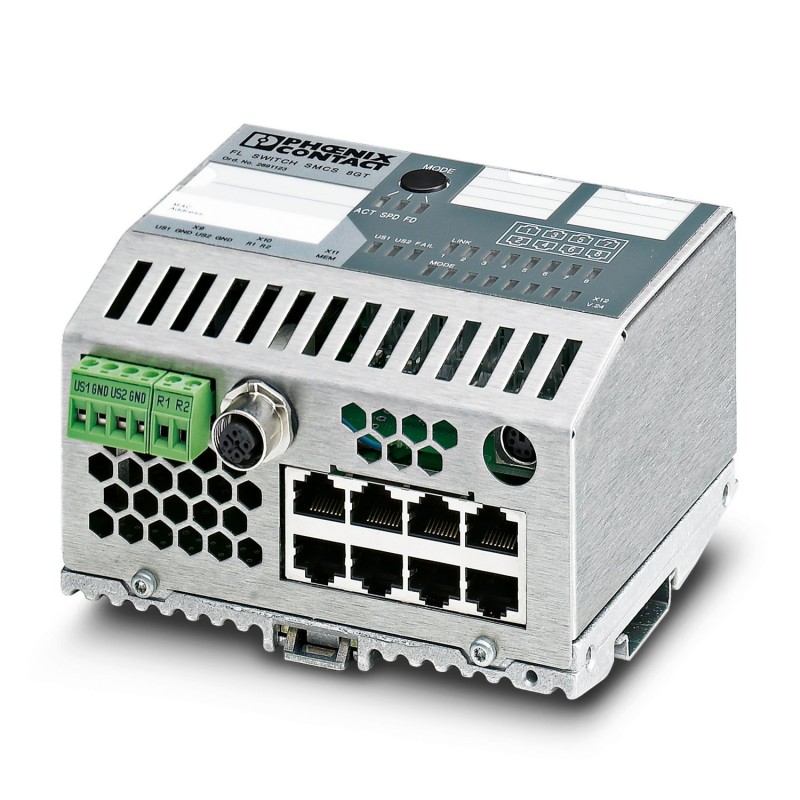

FL SWITCH SMCS 8GT 2891123 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH SMCS 8GT
2891123
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2891123 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 414 (C-6-2017) |
| GTIN | 4046356149679 |
| Poids par pièce (hors emballage) | 0,650 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus niveau mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Interfaces
| Interface 1 | Ethernet (RJ45) |
|---|---|
| Nombre de ports | 8 (Ports RJ45) |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Physique de transmission | Cuivre |
| Vitesse de transmission | 10/100/1000 Mbit/s |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Interface 5 | série (RS-232) |
| Type de raccordement | RS-232-C, connecteur MINI-DIN à 6 broches (PS/2) |
Fonction
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 4 classes de priorité selon IEEE802.1, protocole PTCP/IP, capacité BootP, port mirroring, fonction serveur web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), périphérique PROFINET, protocole de redondance moyenne (MRP). |
|---|---|
| Gestion | Gestion basée sur le web (HTTP) |
| SNMP v1/v2 | |
| Interface série (V.24) | |
| Fonctions de diagnostic | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Fonctions de filtre | Quality of Service (4 catégories de priorité) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 groupes) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Redondance | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Autres fonctions | BootP |
| DHCP-Client | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Tableau d'adresses MAC | 4000 |
| Fonction des appareils PROFINET | PROFINET-IO Device |
| Fast Startup | |
| Classe de conformité PROFINET | Conformance-Class B |
| Synchronisation dans le temps | SNTP |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link et duplex commutable Activity/Speed) |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | 600 mA |
Paramètres d'extension de réseau
| Profondeur de cascade | Structure en réseau, en ligne et en étoile : au choix |
|---|---|
| Longueur maximale de câble (paire torsadée) | 100 m |
Tension d'alimentation
| Tension d'alimentation | 24 V DC (redondante) |
|---|---|
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Courant absorbé typique | 450 mA (pour US= 24 V DC) |
| Courant absorbé | 600 mA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 61000-6-3 +A11 |
| Immunité | EN 61000-6-2:2005 |
| Vibration (stockage/transport) | 5g, 10 Hz ... 150 Hz., selon CEI 60068-2-6 |
| Exempt de substances néfastes à l'application d'enduits | Oui |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2891123-FL SWITCH SMCS 8GT | 124 Kbytes |
|
