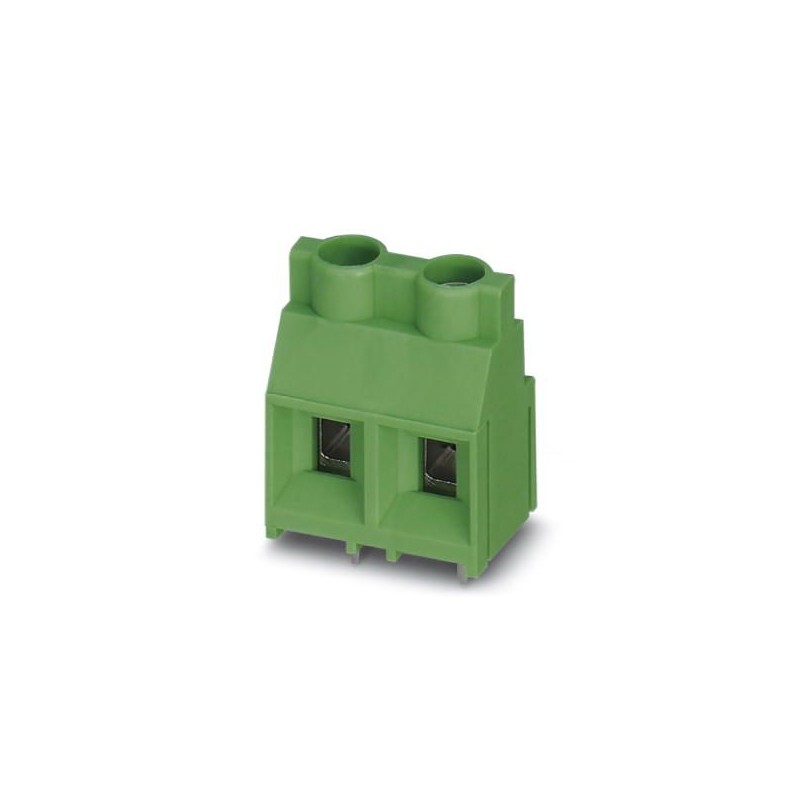

MKDS 5/ 3-9,5 LABEL 1702929 PHOENIX CONTACT Bloc de jonction C.I.
MKDS 5/ 3-9,5 LABEL
1702929
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Borne de carte de circuit imprimé, courant nominal: 32 A, tension de dimensionnement (III/2): 1000 V, section nominale: 4 mm², Nombre de potentiels: 3, Nombre de rangées: 1, Nombre de pôles par rangée: 3, famille d’articles: MKDS 5, pas: 9,52 mm, type de connexion: Connexion à vis avec capsule de traction, montage: Soudage à la vague, Direction de connexion conducteur/carte de circuit imprimé: 0°, couleur: vert, Disposition des broches: Disposition des broches linéaires, Longueur de la broche [P]: 5 mm, Type d’emballage: en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1702929 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356625616 |
| Numéro du tarif douanier | 85369010 |
Dimensions
| Longueur [ l ] | 12,05 mm |
|---|---|
| Pas | 9,52 mm |
| Cote a | 19,04 mm |
| Largeur [ w ] | 28,56 mm |
| Hauteur de montage | 21,5 mm |
| Hauteur [ h ] | 26,5 mm |
| Longueur de broche [P] | 5 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | MKDS 5 |
|---|---|
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 690 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 32 A |
| Section nominale | 4 mm² |
| Broche à souder de surface | |
| Gabarit | A4 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section du conducteur AWG min. | 24 |
|---|---|
| Section du conducteur AWG max. | 10 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
