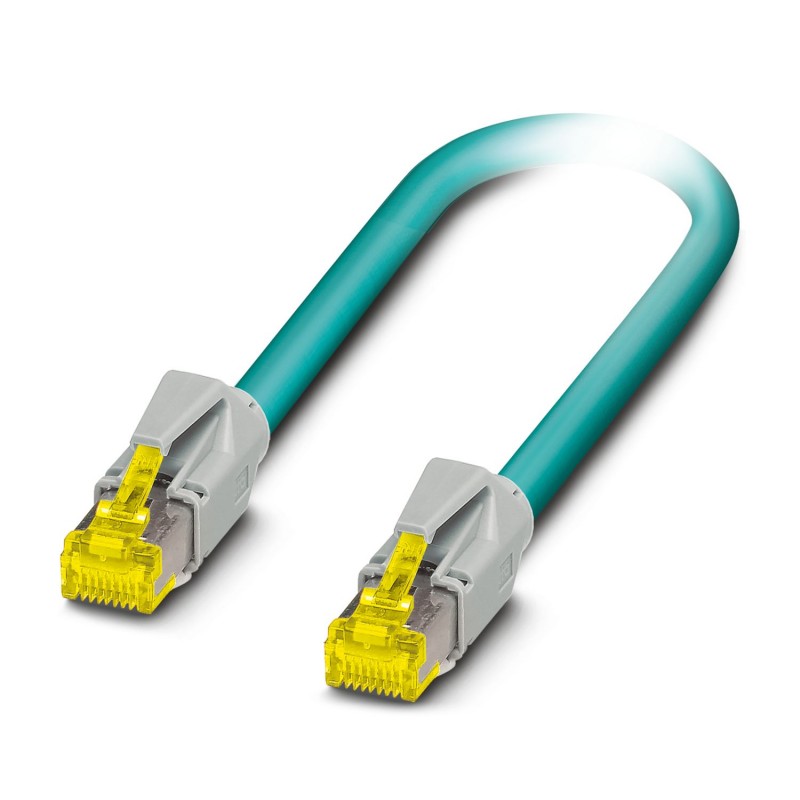

NBC-R4AC-10G/20,0-94F/R4AC-10G 1416125 PHOENIX CONTACT Câble Patch
NBC-R4AC-10G/20,0-94F/R4AC-10G
1416125
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble Patch
Câble de brassage, indice de protection : IP20, longueur du câble : 20 m, nombre de pôles : 8, 10 GBit/s, CAT6A, Ethernet
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Blindé | oui |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Tension de référence (III/3) | 72 V (DC) |
| Tension nominale UN | 48 V |
| Intensité nominale IN | 0,5 A |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT6A |
| Vitesse de transmission | 10 GBit/s |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | 200 |
| Force d'enfichage par contact de signal | 50,00 N |
| Force de retrait par contact de signal | 30 N |
| Gaine extérieure, matériau | PUR |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Indice de protection | IP20 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Cycles d'enfichage | ≥ 750 |
| Indice de protection | IP20 |
| Longueur du câble | 20,00 m |
| Ethernet 10 GBit [94F] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Poids de gaine | 42 kg/km |
| Type | Ethernet 10 GBit |
| Abréviation | 02YSC11Y |
| Type de câble (symbole) | 94F |
| Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
| Structure de câble | 4x2xAWG26/7; S/FTP |
| Diamètre extérieur du câble | 6,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Epaisseur gaine extérieure | 0,65 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 4x 2x 0,14 mm² |
| Matériel Isolant du fil | PE moussé |
| Diamètre de fil avec isolant | 1,04 mm |
| Fil, coloris | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film à revêtement alu |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 70 % |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700,00 V (50 Hz, 1 min.) |
| Résistance d'isolation de la ligne | ≥ 500 MΩ*km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | 47 nF/km |
| Durée du parcours du signal | 5,13 ns/m |
| Résistance à la traction | ≤ 100 N |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Affaiblissement paradiaphonique (NEXT) | 75,3 dB (pour 1 MHz) |
| 66,3 dB (pour 4 MHz) | |
| 61,8 dB (pour 8 MHz) | |
| 60,3 dB (pour 10 MHz) | |
| 57,2 dB (pour 16 MHz) | |
| 55,8 dB (pour 20 MHz) | |
| 54,3 dB (pour 25 MHz) | |
| 52,8 dB (pour 31,25 MHz) | |
| 48,4 dB (pour 62,5 MHz) | |
| 45,3 dB (pour 100 MHz) | |
| 40,8 dB (pour 200 MHz) | |
| 39,3 dB (pour 250 MHz) | |
| 38,1 dB (pour 300 MHz) | |
| 38,1 dB (pour 400 MHz) | |
| 38,1 dB (pour 500 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 72,3 dB (pour 1 MHz) |
| 63,3 dB (pour 4 MHz) | |
| 58,8 dB (pour 8 MHz) | |
| 57,3 dB (pour 10 MHz) | |
| 54,2 dB (pour 16 MHz) | |
| 52,8 dB (pour 20 MHz) | |
| 51,3 dB (pour 25 MHz) | |
| 49,9 dB (pour 31,25 MHz) | |
| 45,4 dB (pour 62,5 MHz) | |
| 42,3 dB (pour 100 MHz) | |
| 37,8 dB (pour 200 MHz) | |
| 36,3 dB (pour 250 MHz) | |
| 35,1 dB (pour 300 MHz) | |
| 33,3 dB (pour 400 MHz) | |
| 31,8 dB (pour 500 MHz) | |
| Affaiblissement de régularité (RL) | 20 dB (pour 1 MHz) |
| 23 dB (pour 4 MHz) | |
| 24,5 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 24,2 dB (pour 25 MHz) | |
| 23,3 dB (pour 31,25 MHz) | |
| 20,7 dB (pour 62,5 MHz) | |
| 19 dB (pour 100 MHz) | |
| 16,4 dB (pour 200 MHz) | |
| 15,6 dB (pour 250 MHz) | |
| 15,6 dB (pour 300 MHz) | |
| 15,6 dB (pour 400 MHz) | |
| 15,6 dB (pour 500 MHz) | |
| Effet d'écran | ≥ 80,00 dB (à 30 ... 100 MHz) |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon UN ECE-R 118.03 | |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| IP20 | |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C (Connecteur RJ45) |
| -20 °C ... 80 °C (câble, pose fixe) | |
