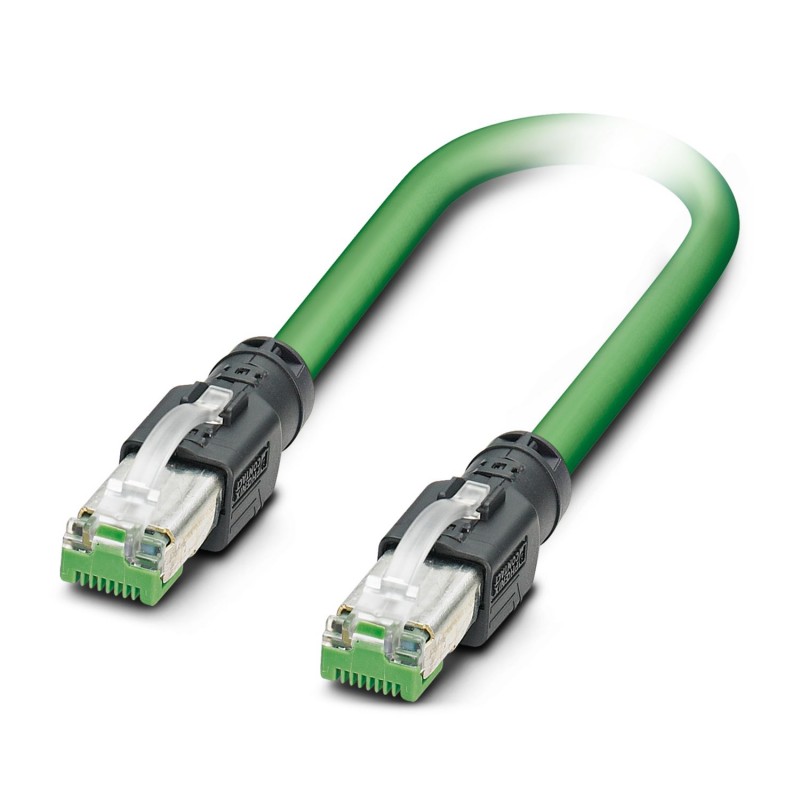

NBC-R4AC/1,0-93M/R4AC 1420373 PHOENIX CONTACT Câble de jonction
NBC-R4AC/1,0-93M/R4AC
1420373
PHOENIX_CONTACT
Câble de jonction
Câble de brassage, indice de protection : IP20, longueur du câble : 1 m, nombre de pôles : 4, 100 MBit/s, CAT5, matériau : PA 6.6, PROFINET
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Enfichable | RJ45 8(4) |
| Nombre de prises | 1 |
| Blindé | oui |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | I |
| Degré de pollution | 1 |
| Tension de référence (III/3) | 72 V (DC) |
| Courant de référence | 1,75 A |
| Tension nominale UN | 48 V |
| Intensité nominale IN | 1 A |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Vitesse de transmission | 100 MBit/s |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 750 |
| Force d'enfichage par contact de signal | 50,00 N |
| Force de retrait par contact de signal | 30 N |
| Classe d'inflammabilité selon UL 94 | V2 |
| Matériau du boîtier | PA 6.6 |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Gaine extérieure, matériau | PUR |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Couleur surface de prise | noir |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| PA (Boîtiers) | |
| Cycles d'enfichage | ≥ 750 |
| Indice de protection | IP20 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Couleur surface de prise | noir |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| PA (Boîtiers) | |
| Cycles d'enfichage | ≥ 750 |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Longueur du câble | 1,00 m |
| PROFINET flexible CAT5 [93M] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20236 (80 °C / 30 V) |
| Poids de gaine | 65 kg/km |
| Type | PROFINET flexible CAT5 |
| Type de câble (symbole) | 93M |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/7, SF/TQ |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6018 |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Matériel Isolant du fil | PE |
| Diamètre de fil avec isolant | env. 1,5 mm |
| Fil, coloris | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Résistance d'isolation de la ligne | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Capacité en service | 52 pF |
| Durée du parcours du signal | 5,3 ns/m |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C | |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Connecteur RJ45) |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 1 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Courant assigné In (EF008250) | 1 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | Autre |
