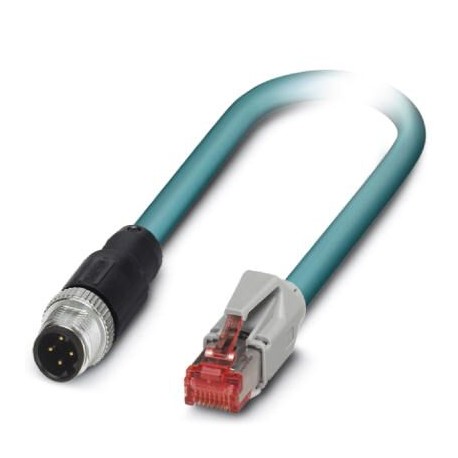

NBC-M12MSD/ 3,5-93E/R4AC 1410159 PHOENIX CONTACT Câble de réseau NBC-MSD/3,5-93E/R4AC 1410159
NBC-M12MSD/ 3,5-93E/R4AC
1410159
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de réseau - NBC-MSD/3,5-93E/R4AC - 1410159

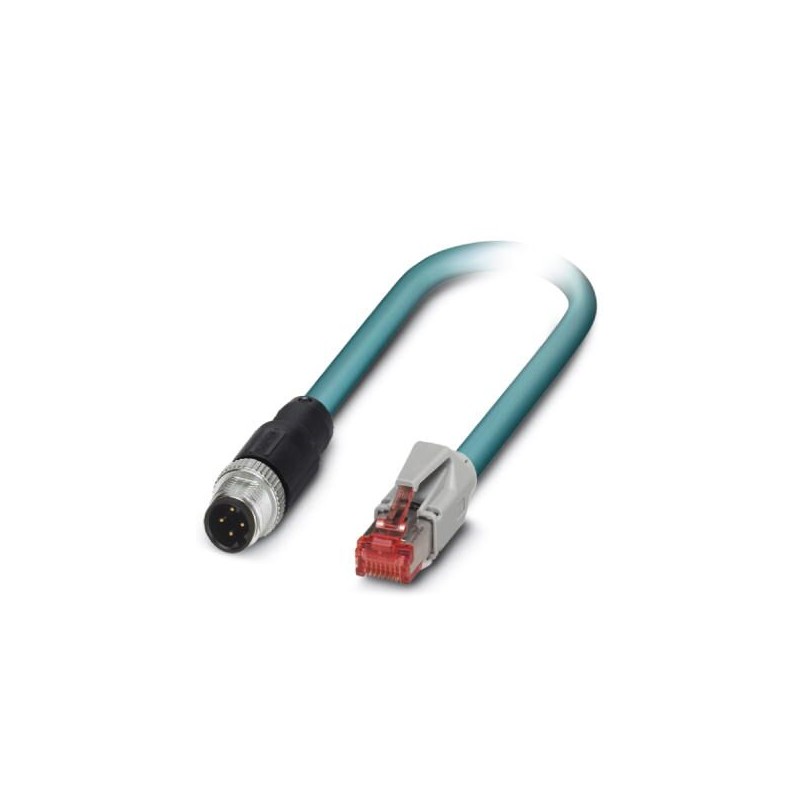

Câble réseau, Ethernet CAT5, 4 pôles, blindé, connecteur droit M12, vers connecteur droit RJ45, longueur du câble : 3,5 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Câble de réseau, Ethernet CAT5, 4-pôles, PUR, bleu lagon RAL 5021, blindé, Connecteur droite M12, sur Connecteur droite RJ45, longueur de câble: 3,5 m
Données commerciales
| Code de commande | 1410159 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356892988 |
| Numéro du tarif douanier | 85444210 |
Cotes
| Longueur du câble | 3,5 m |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (câble, pose fixe) |
|---|---|
| -5 °C ... 50 °C (câble, pose souple) |
Caractéristiques générales
| Tension de référence | 48 V AC |
|---|---|
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801:2002) |
| Catégorie de surtension | I |
| Degré de pollution | 3 |
| Autre description succincte d'article | Câble Ethernet |
| Matériau du boîtier | TPU/PA |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 (4) |
| Blindé | oui |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite RJ45 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 (8) |
| Blindé | oui |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | V2 |
|---|
Câble
| Type de câble | PUR ETHERNET 2x2 FLEX |
|---|---|
| Type de câble (symbole) | 93E |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 2x2xAWG26/7; SF/UTP |
| Section du conducteur | 2x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 0,98 mm |
| Coloris des fils | blanc/orange-orange, blanc/vert-vert |
| Câblage par paire | 2 fils par paire |
| Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 1,2 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction GRP | ≤ 80 N |
| Poids du câble | 42 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Normes/prescriptions | Exigences électriques EN 50288-2-2 |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | env. 45 nF/km (pour 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 65,3 dB (pour 1 MHz) |
| 56,3 dB (pour 4 MHz) | |
| 50,3 dB (pour 10 MHz) | |
| 47,2 dB (pour 16 MHz) | |
| 45,8 dB (pour 20 MHz) | |
| 42,9 dB (pour 31,25 MHz) | |
| 38,4 dB (pour 62,5 MHz) | |
| 35,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Atténuation | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 100 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Capacité de charge du câble | 2 A (selon DIN VDE 0891-1) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon la norme UL VW1 | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 4.0 | EC002599 |
|---|---|
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 3.5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Courant assigné In (EF008250) | 1 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP67 |
