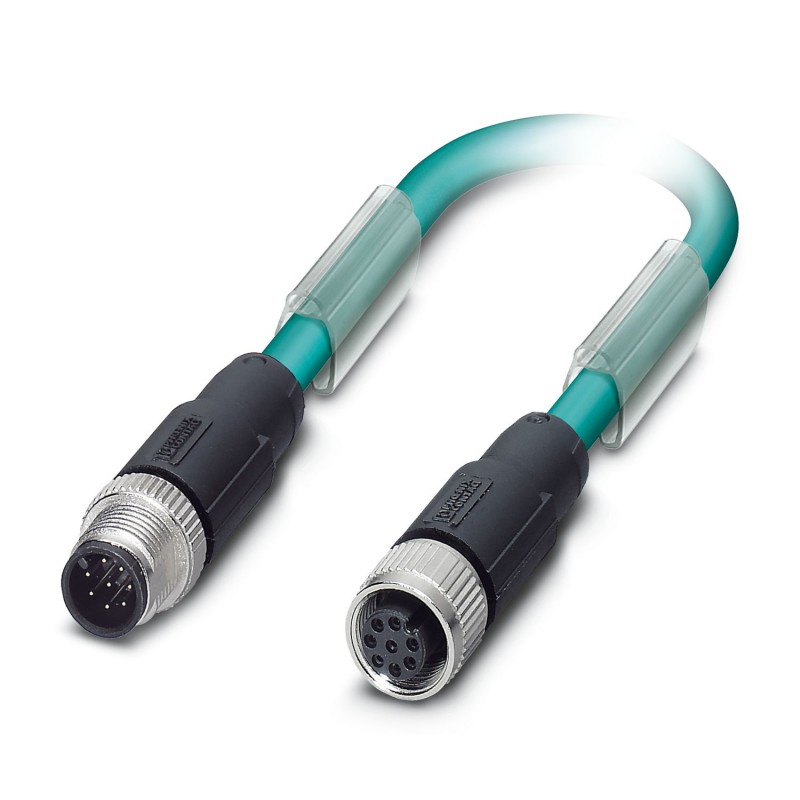

NBC-MS/40,0-94B/FS 1424746 PHOENIX CONTACT Câble système de bus NBC-MS/40,0-94B/FS 1424746
NBC-MS/40,0-94B/FS
1424746
PHOENIX_CONTACT
15
Câble système de bus - NBC-MS/40,0-94B/FS - 1424746
Câble préconfectionné pour bus, 8-pôles, connecteur mâle droit M12, détrompage: A, sur Connecteur femelle droit M12, détrompage: A, longueur de câble: 40 m
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 2 A |
| Classe d'inflammabilité selon UL 94 | HB |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Type de codage | A (Standard) |
| Matériau | CuZn |
| Ni/Au | |
| TPU GF | |
| TPU, ignifuge, autoextinguible | |
| Zinc moulé sous pression, nickelé | |
| NBR | |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 |
| Type de codage | A (Standard) |
| Matériau | CuZn |
| Ni/Au | |
| TPU GF | |
| TPU, ignifuge, autoextinguible | |
| Zinc moulé sous pression, nickelé | |
| NBR | |
| Longueur du câble | 40 m |
| Ethernet flexible CAT5, 4 paires [94B] | |
| Dessin coté |  |
| Poids de gaine | 47 kg/km |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Nombre de pôles | 8 |
| Blindé | oui |
| Type | Ethernet flexible CAT5, 4 paires [94B] |
| Structure du conducteur | 4x2xAWG26/7, SF/UTP |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 4x 2x 0,14 mm² |
| Diamètre de fil avec isolant | 0,96 mm |
| Diamètre extérieur du câble | 6,4 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE moussé |
| Fil, coloris | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Epaisseur gaine extérieure | 1,05 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Revêtement optique de blindage | 70 % |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Capacité de la ligne | 48 nF/km (pour 1 kHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Rayon de courbure minimal, pose fixe | 26 mm |
| Rayon de courbure minimal, pose souple | 52 mm |
| Résistance à la traction | ≤ 100 N |
| Affaiblissement paradiaphonique (NEXT) | 71,3 dB (pour 1 MHz) |
| 62,3 dB (pour 4 MHz) | |
| 56,3 dB (pour 10 MHz) | |
| 53,2 dB (pour 16 MHz) | |
| 51,8 dB (pour 20 MHz) | |
| 48,9 dB (pour 31,25 MHz) | |
| 44,4 dB (pour 62,5 MHz) | |
| 41,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Effet d'écran | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Conditions ambiantes | |
| Indice de protection | IP65/IP67/IP69K |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 70 °C (câble, pose fixe) | |
| -10 °C ... 50 °C (Câble, pose souple) | |
