Agrandir l'image

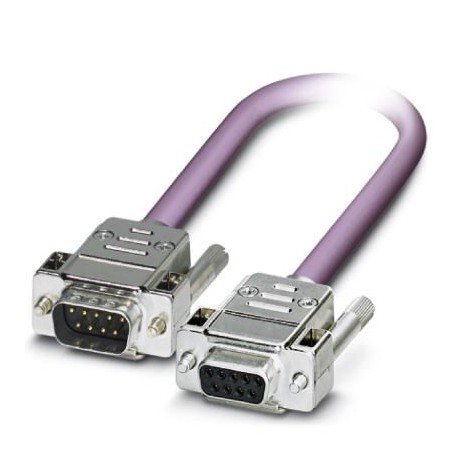

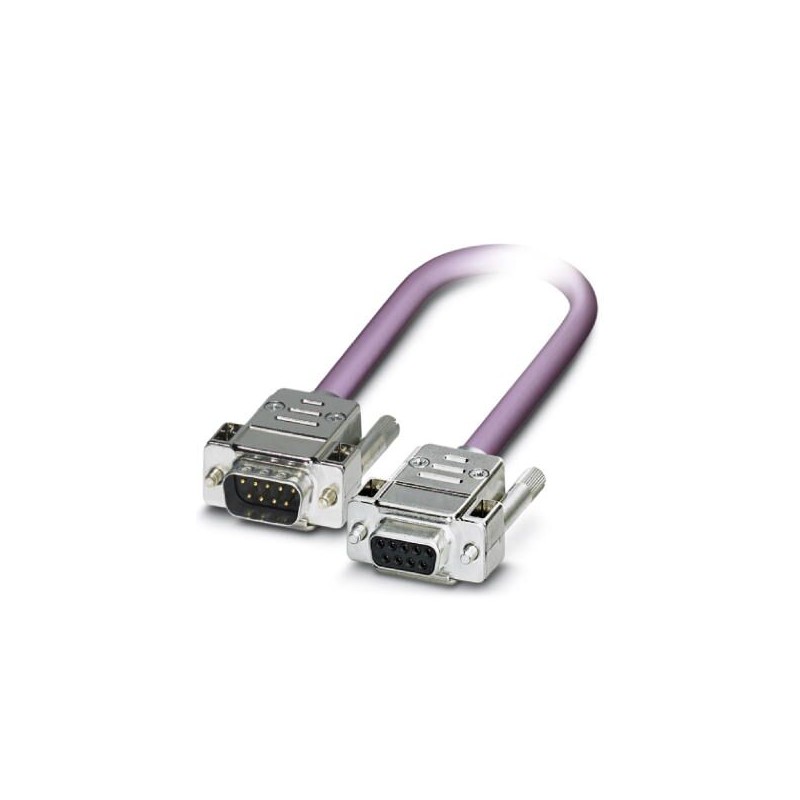

NBC-D5DM/1,5-920/D5DF E01 1415756 PHOENIX CONTACT Câble NBC-D5DM/1,5-920/D5DF E01 1415756
NBC-D5DM/1,5-920/D5DF E01
1415756
PHOENIX_CONTACT
Câble - NBC-D5DM/1,5-920/D5DF E01 - 1415756
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Câble, indice de protection: IP20, nombre de pôles: 9, sortie du câble: droite, coloris: blanc métallique
Données commerciales
| Code de commande | 1415756 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626052090 |
| Numéro du tarif douanier | 85444290 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| -20 °C ... 75 °C |
Caractéristiques générales
| Nombre de pôles | 9 |
|---|---|
| Catégorie de surtension | III |
| Degré de pollution | 2 |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | V0 |
|---|
Câble
| Type de câble | CAN Bus/DeviceNet |
|---|---|
| Type de câble (symbole) | 920 |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (Ligne de données) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,34 mm² (Cordon de repère) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Coloris des fils | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 80 % |
| Gaine extérieure, coloris | violet RAL 4001 |
| Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 70 mm |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 90 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Impédance d'onde | 120 Ω ±10 % (pour 1 MHz) |
| Atténuation | ≤ 22,9 dB/km (pour 1 MHz) |
| ≤ 16,4 dB/km (à 500 kHz) | |
| ≤ 9,5 dB/km (à 125 kHz) | |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
| CEI 60332-1 | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 5.1 | 19030300 |
|---|---|
| eCl@ss 6.0 | 27061800 |
| eCl@ss 7.0 | 27060308 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 5.0 | EC002599 |
|---|---|
| ETIM 7.0 | EC001262 |
UNSPSC
| UNSPSC 13.2 | 26121604 |
|---|
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
