Agrandir l'image

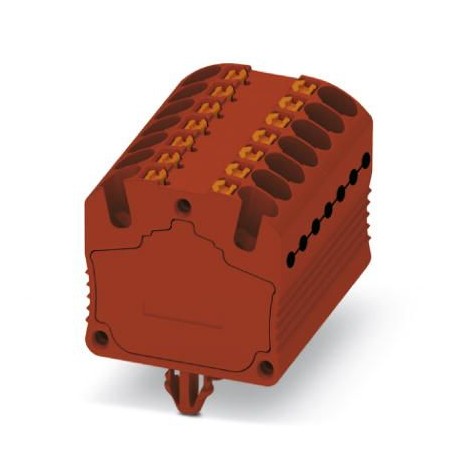

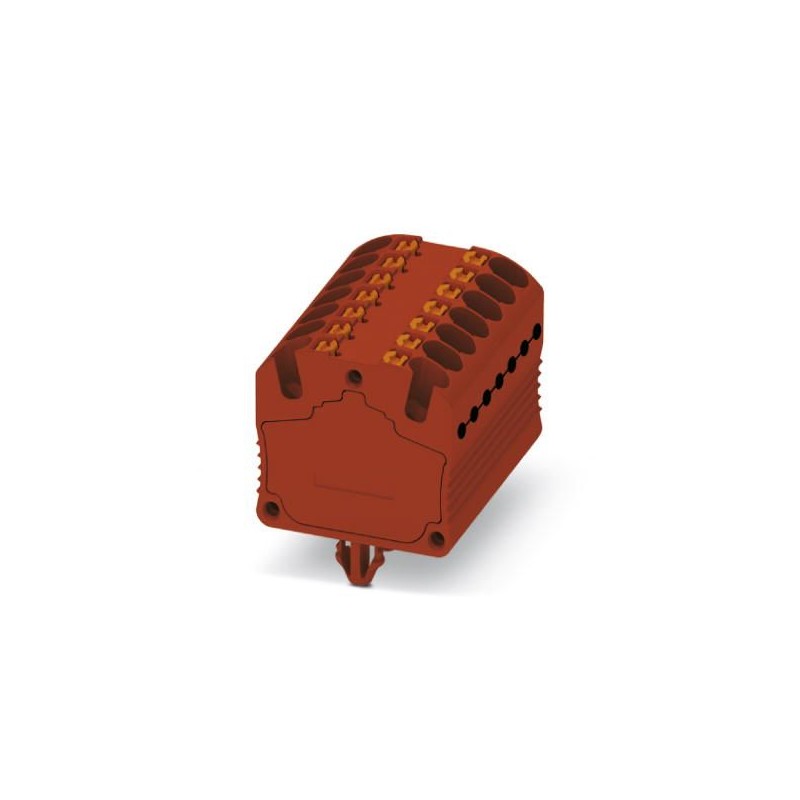

MP 14X1,5-RZ RD 3248398 PHOENIX CONTACT Microborne étape, comblé à l'interne, avec les goupilles de sécurité..
MP 14X1,5-RZ RD
3248398
PHOENIX_CONTACT
20
Microborne étape, comblé à l'interne, avec les goupilles de sécurité pour la fixation, Type de raccordement: Raccordement push-in, Section: 0,14 mm2
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Ordre des clés | Trois millions deux cent quarante-huit mille trois cent quatre-vingt-dix huit |
|---|---|
| Unité d'emballage | 20 pcs |
| Vente clé | BE2269 - |
| Quantité d'ordre Minimum | 20 pcs |
| EAN | Quatre billions de cinquante-cinq milliards six cent vingt-six millions trois cent neuf mille neuf cent trois |
| Unité de poids (hors emballage) | 99,990 g |
| Numéro tarifaire tarif | Quatre-vingt-cinq millions trois cent soixante-neuf mille dix |
| Pays d'origine | PL (Pologne) |
Vue d'ensemble
| Nombre d'étages | Un |
|---|---|
| Nombre de connexions | Quatorze |
| Potentiel | Un |
| Nominale de la section transversale | 1,5 mm2 |
| Couleur | rouge |
| L'isolement | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| De tension transitoire de la conception | 6 kV |
| Degré de Pollution | Trois |
| Catégorie de surtension | III |
| Groupe de matériau isolant | J' |
| Puissance dissipée max, avec la condition nominale | 0,56 W |
| La température ambiante (service) | -60 °C ... 130 °C |
| Maximum de courant de charge | 17,5 À |
| Courant Nominal j'N | 17,5 À |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | Pas |
| Spécification de test de la protection contre les contacts | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | Garanti |
| La sécurité contre les contacts avec les doigts | Garanti |
| Le test de sortie de la tension transitoire | Test approuvé |
| Valeur nominale tension d'essai transitoire | 7,3 kV |
| Résultat de test de tension ac supportable | Test approuvé |
| La valeur nominale de la tension ac supportable | 1,89 kV |
| Résultat de la vérification de la résistance mécanique des points de embornaje (raccordement des conducteurs quintuple) | Test approuvé |
| Les résultats de test de flexibilité | Test approuvé |
| Essai de pliage de la vitesse de rotation | 10 r.p.m. |
| Essai de pliage révolutions | Cent trente-cinq |
| Essai de pliage section de conducteur/poids | 0.14 mmDeux/0,2 kg |
| 1,5 mmDeux/0,4 kg | |
| Résultat. essai de traction | Test approuvé |
| Pull-section test du chef d'orchestre | 0,14 mm2 |
| Force de traction de la Valeur nominale | 10 N |
| Pull-section test du chef d'orchestre | 1,5 mm2 |
| Force de traction de la Valeur nominale | 40 N |
| À la suite du siège fixé dans le support de fixation | Test approuvé |
| Siège fixe sur la surface de montage | Plaque de montage conductrice |
| Valeur nominale | 1 N |
| Résultat de la vérification de la chute de tension | Test approuvé |
| L'exigence de la Chute de tension | ≤ 3,2 mV |
| Le résultat de la vérification de chauffage | Test approuvé |
| Résultat. test corr. court-dur. | Test approuvé |
| Test du courant de court-terme de la section du conducteur | 1,5 mm2 |
| Courant de courte durée | 0,18 kA |
| Résultat de l'essai thermique | Test approuvé |
| Essai de vieillissement pour le terminal ferroviaire, sans vis à température cycles de | Cent quatre vingt deux |
| Vérification des caractéristiques thermiques (appelé aiguille) le temps de l'action | 30 s |
| Résultat de test de vieillissement | Test approuvé |
| Le résultat du Test d'oscillation, le bruit à large bande | Test approuvé |
| Spécification de test, l'oscillation, le bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Le spectre de test | Essai de durabilité de la catégorie 2, de bogie |
| La fréquence des essais | fUn= 5 Hz à fDeux= 250 Hz |
| Niveau de TSA | 6,12 (m/sDeux)Deux/Hz |
| L'accélération | 3.12 g |
| Durée de l'examen par axe | 5 h |
| Test d'adresse | Les Axes X, y et Z |
| Résultat au crash-test | Test approuvé |
| Spécification de test, le crash-test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Type de choc | Semisinusoide |
| L'accélération | 30g |
| La durée du choc | 18 ms |
| Nombre de chocs par direction | Trois |
| Test d'adresse | Les Axes X, y et Z (pos. et neg.) |
| Cote de température de l'isolant par rapport (Elec., UL 746 B) | 125 °C |
| Cote de température de l'isolant (DIN en 60216-1 (VDE 0304-21)) | 125 °C |
| Utiliser des matériaux isolants dans le froid | -60 °C |
Dimensions
| Largeur | 31,5 mm |
|---|---|
| Longueur | 20 mm |
| Hauteur | 22,1 mm |
| Diamètre de trou | 3,5 mm |
| La Distance entre les trous | 25,1 mm |
| L'épaisseur de la feuille | 0,6 mm 1,5 mm ... |
Connexion de données
| Type de connexion | Raccordement push-in |
|---|---|
| Connexion selon la norme | IEC 60947-7-1 IEC 60947-7-2 |
| La section transversale du noyau rigide min. | 0,14 mm2 |
| Section de conducteur rigide max. | 1,5 mm2 |
| La Section du conducteur AWG min. | Vingt-six |
| La Section du conducteur AWG max. | Seize |
| L'article flexible de chef d'orchestre, min. | 0,14 mm2 |
| Section de conducteur flexible max. | 1,5 mm2 |
| La Section du flexible conducteur AWG min. | Vingt-six |
| La Section du flexible conducteur AWG max. | Seize |
| Section de conducteur flexible avec embout, sans manchon plastique min. | 0,25 mm2 |
| Section de conducteur flexible avec embout, sans manchon en plastique max. | 1,5 mm2 |
| L'article flexible de chef d'orchestre avec l'orteil, avec manchon en plastique min. | 0,25 mm2 |
| L'article flexible de chef d'orchestre avec l'orteil, avec manchon en plastique max. | 1,5 mm2 |
| La longueur de l'épluchage | 8 mm 10 mm ... |
| Jauge de sexe masculin | A1 / B1 |
Normes et spécifications
| Connexion selon la norme | IEC 60947-7-1 IEC 60947-7-2 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | L'espace de temps pour l'utilisation: illimité = FEUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des seuils |
Les cotes
eCl@ss 4.0Vingt-sept millions cent quarante et un mille cent vingteCl@ss 4.1Vingt-sept millions cent quarante et un mille cent vingteCl@ss 5.0Vingt-sept millions cent quarante et un mille cent vingteCl@ss 5.1Vingt-sept millions cent quarante et un mille centeCl@ss 6.0Vingt-sept millions cent quarante et un mille centeCl@ss 7.0Vingt-sept millions cent quarante et un mille cent vingteCl@ss 9.0Vingt-sept millions cent quarante et un mille cent quatre-vingt-dix
UNSPSC 6.01Trente millions deux cent onze mille huit cent onzeUNSPSC 7.0901Trente-neuf millions cent vingt-et-un mille quatre cent dixUNSPSC 11Trente-neuf millions cent vingt-et-un mille quatre cent dixUNSPSC 12.01Trente-neuf millions cent vingt-et-un mille quatre cent dixUNSPSC 13.2Trente-neuf millions cent vingt-et-un mille quatre cent dix
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
