Agrandir l'image

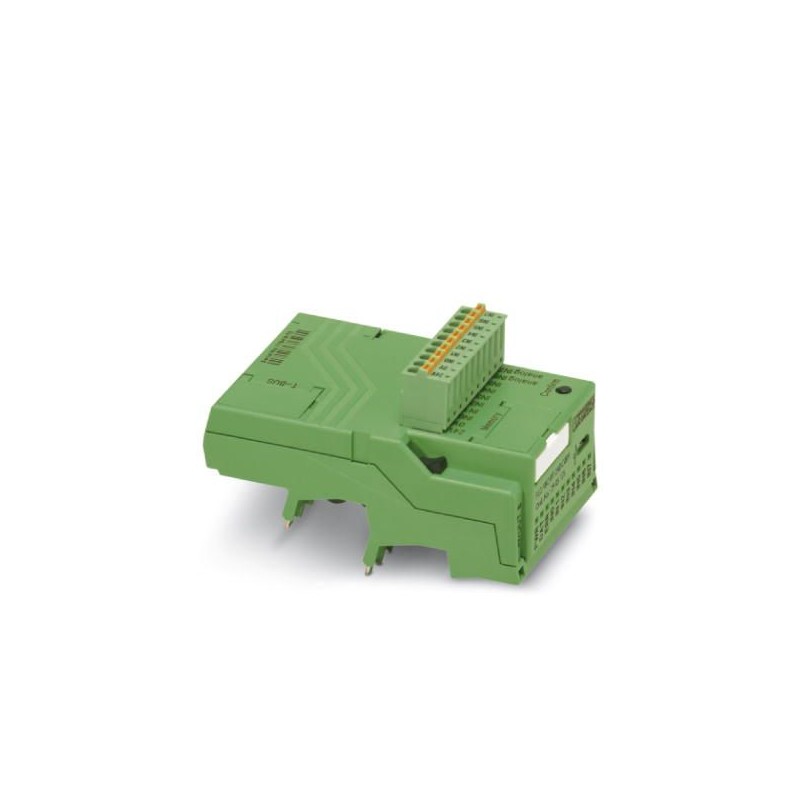

PLC-V8C/PT-24DC/BM 2905135 PHOENIX CONTACT Automate
PLC-V8C/PT-24DC/BM
2905135
PHOENIX_CONTACT
Automate
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2905135 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 455 (C-7-2015) |
| GTIN | 4046356919166 |
| Poids par pièce (hors emballage) | 0,136 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Alimentation
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 26,4 V DC |
| Courant d'entrée maximum pour UN | 120 mA |
| Circuit de protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Affichage d'état | LED verte |
Données d’entrée (TOR)
| Nombre d'entrées | 8 (2 configurables en analogique) |
|---|---|
| Description de l'entrée | EN 61131-2 Type 3 |
| Tension d'entrée | 24 V DC |
| Niveau de signal « 0 » | < 5 V |
| Niveau de signal « 1 » | > 11 V |
| Courant d'entrée signal « 0 » | < 1 mA |
| Courant d'entrée signal « 1 » | typ. 2,5 mA |
| Affichage d'état | LED jaune |
Données d’entrée (analogique)
| Nombre d'entrées | 2 (IN6 et IN7 sont configurables en analogique) |
|---|---|
| Plage de tension d'entrée | 0 V ... 10 V |
| Résistance d'entrée | > 3,5 kΩ |
Données d’entrée (PLC-INTERFACE)
| Nombre d'entrées | ≤ 8 |
|---|---|
| Description de l'entrée | Caractéristiques techniques en fonction du bloc de jonction PLC-INTERFACE utilisé |
| Tension d'entrée | 19 V DC |
| Courant absorbé typique | 4 mA |
| Résistance d'entrée | < 100 mΩ |
Généralités
| Précision de l'horloge en temps réel | ±2 s/d |
|---|---|
| Durée de sauvegarde horloge en temps réel | 24 h (Condensateur) |
| Coloris | vert |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Enfichable sur 8 x blocs de jonction PLC-INTERFACE |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 |
Caractéristiques de raccordement (alimentation et entrées tout-ou-rien)
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 9 mm |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Embout avec cône isolant en plastique) | |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| Section conduct. AWG | 26 ... 16 |
| Nombre de connexions | 1 |
| Nombre de pôles | 10 |
| Remarque | Alimentation de l'appareil et 8 entrées |
Caractéristiques de raccordement (interface de programmation)
| Type de raccordement | Micro USB type B |
|---|---|
| Nombre de connexions | 1 |
Caractéristiques de raccordement (système INTERFACE)
| Type de raccordement | Raccordement à ressort |
|---|---|
| Longueur à dénuder | 6 mm |
| Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 0,5 mm² |
| Section conduct. AWG | 26 ... 20 |
| Nombre de connexions | 1 |
| Nombre de pôles | 3 |
Caractéristiques de raccordement (bus V8C PLC)
| Type de raccordement | Raccordement autodénudant |
|---|---|
| Nombre de connexions | 1 |
| Nombre de pôles | 4 |
Caractéristiques de raccordement (mémoire)
| Type de raccordement | S-PORT (connecteur femelle) |
|---|---|
| Nombre de connexions | 1 |
| Nombre de pôles | 12 |
| Remarque | Pour le raccordement du module de mémoire |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 45 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 95 % |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,8 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2905135-PLC-V8C/PT-24DC/BM | 179 Kbytes |
|
