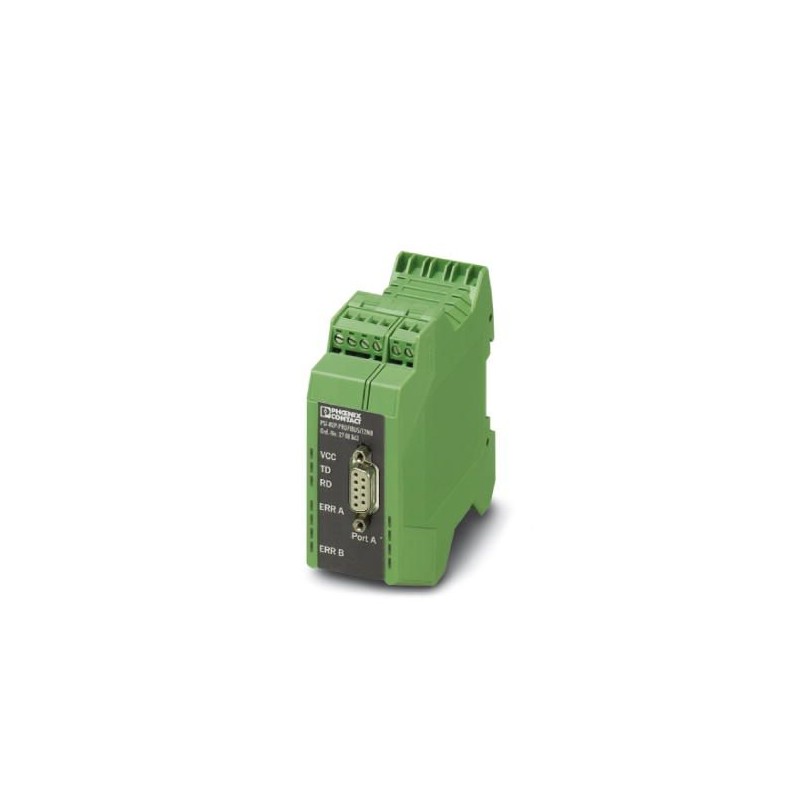

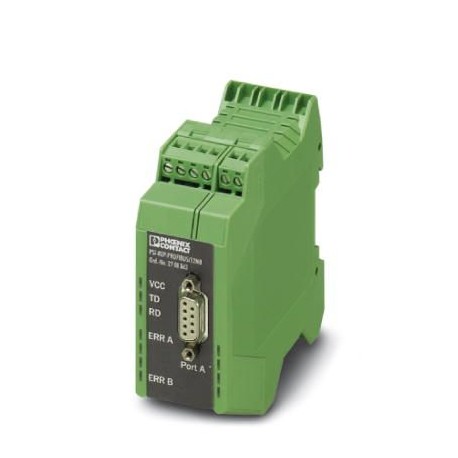

PSI-REP-PROFIBUS/12MB 2708863 PHOENIX CONTACT Répétiteur
PSI-REP-PROFIBUS/12MB
2708863
PHOENIX_CONTACT
Répétiteur
Répéteur modulaire pour séparation galvanique et augmentation de la portée pour PROFIBUS jusqu’à 12 Mbits/s, séparation à 4 voies, pour montage sur rail, alimentation 24 V DC
Commande industrielle API > Module de communication pour API
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2708863 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 318 (C-6-2017) |
| GTIN | 4046356078993 |
| Poids par pièce (hors emballage) | 0,212 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Altitude | ≤ 5000 m (Restriction : voir déclaration du fabricant) |
| ≤ 2000 m (En cas d'utilisation en zone Ex 2) | |
| Indice de protection | IP20 |
| Immunité | EN 61000-4-2 |
Généralités
| Voies de transmission | 2 (1/1), TD, RD, semi duplex |
|---|---|
| Temporisation de bits | 1 Bit (Mode direct) |
| Distorsion des bits en entrée | max. ± 35 % |
| Distorsion des bits, en sortie | < 6,25 % |
| Isolation galvanique | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Tension d'essai interfaces de données | 1,5 kV |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 55011 |
| Poids net | 212,4 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 1136 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 238 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 1638 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 812 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 340 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA nC IIC T6 | |
| Class I, Zone 2, Ex nA nC IIC T6 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Alimentation
| Tension nominale d'alimentation | 24 V DC (selon homologation UL) |
|---|---|
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Courant absorbé typique | < 90 mA (24 V DC) |
Interface série
| Interface 1 | PROFIBUS selon CEI 61158, cordon à 2 fils RS-485 |
|---|---|
| Mode de fonctionnement | via connecteur PROFIBUS |
| Type de raccordement | Connecteur femelle SUB-D 9 |
| Format de données/détrompage | UART (11 bits, NRZ) |
| Inversion du sens de transmission des données | auto-contrôlé, temps mini de réponse station 2 bits |
| Support de transmission | Paire torsadée à deux fils, blindé |
| Distance de transmission | ≤ 1200 m (en fonction de la vitesse de transmission et du type de câble) |
| Résistance terminale | externe |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Tension nominale de sortie | 5 V DC ±5 % |
| Courant de sortie | 50 mA |
Sorties tout-ou-rien
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 30 V DC (1 A) |
| 65 V DC (0,46 A) | |
| 150 V AC (0,46 A) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Chute libre selon CEI 60068-2-32 |
| Résultat du contrôle | 1 m |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Emission | EN 55011 |
| Immunité | EN 61000-4-2 |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Dénomination | Distances dans l'air et lignes de fuite |
| Normes/Prescriptions | DIN EN 50178, DIN EN 60950 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA nC IIC T6 | |
| Class I, Zone 2, Ex nA nC IIC T6 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119179290eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
| Caractéristique | Valeur |
|---|---|
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 105 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708863-PSI-REP-PROFIBUS/12MB | 294 Kbytes |
|
