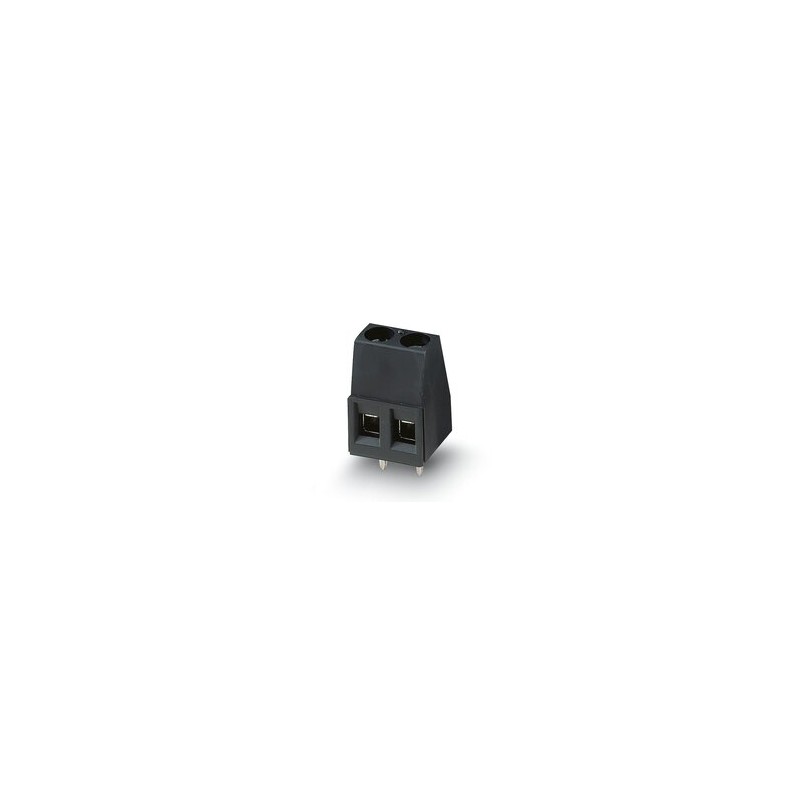

MKDS 1,5/ 4-5,08 HTBK PIN26R32 1933574 PHOENIX CONTACT Bornier PCB
MKDS 1,5/ 4-5,08 HTBK PIN26R32
1933574
PHOENIX_CONTACT
3
Bornier PCB
Bloc de jonction C.I., intensité nominale: 17,5 A, tension de référence (III/2): 320 V, section nominale: 1,5 mm2, nombre de rangées: 1, nombre de pôles par rangée: 4, gamme d'articles: MKDS 1,5/..-HT, pas: 5,08 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, montage: Soudage THR, sens d'enfichage conducteur/circuit imprimé: 0 °, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 2,6 mm, nombre de picots par potentiel: 1, type de conditionnement: Sangle en largeur de 32 mm. L'article est juxtaposable à différents nombres de pôles !
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type | Bloc de jonction pour C.I. juxtaposable |
| Ligne de produits | COMBICON Terminals S |
| Type de produit | Borne de circuit imprimé |
| Gamme de produits | MKDS 1,5/..-HT |
| Nombre de pôles | 4 |
| Pas | 5,08 mm |
| Nombre de rangées | 1 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| Intensité nominale IN | 17,5 A |
| Tension nominale UN | 320 V |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 200 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 320 V |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 320 V |
| Tension de choc assignée (II/2) | 4 kV |
| Technologie de raccordement | |
| Type | Bloc de jonction multipolaire pour C.I. |
| Section nominale | 1,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec bague |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 1 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 0,75 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 0,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Type de montage | Soudage THR |
| Tracé brochage | Brochage linéaire |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris () | () |
| Matériau isolant | PA |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 250 - 399 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Remarque relative à l'application | Pour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu). |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 20 mm |
| Hauteur [h] | 13,8 mm |
| Longueur [l] | 9,8 mm |
| Hauteur de montage | 17,2 mm |
| Longueur du picot de soudage [P] | 2,6 mm |
| Dimensions des picots | 0,9 x 0,9 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,3 mm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Résultat | Test réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,14 mm² / rigide / > 10 N |
| 0,14 mm² / souple / > 10 N | |
| 2,5 mm² / rigide / > 50 N | |
| 1,5 mm² / souple / > 40 N | |
| Contrôle du couple | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Résistance d'isolement pôles voisins | 109Ω |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 250 - 399 |
| Tension d'isolement assignée (III/3) | 200 V |
| Tension de choc assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
| Remarque concernant la section de raccordement | Avec conducteur raccordé 2,5 mm² (rigide). |
| Tension d'isolement assignée (III/2) | 320 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 3,2 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de choc assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Vitesse de balayage | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Dessin coté |  |
| Type de conditionnement | Sangle en largeur de 32 mm |
| Largeur de ruban [W] | 32 mm |
| Dimension extérieure de bobine [W2] | 38,4 mm |
| Diamètre de bobine [A] | 330 mm |
| Type de reconditionnement | Dry bag |
