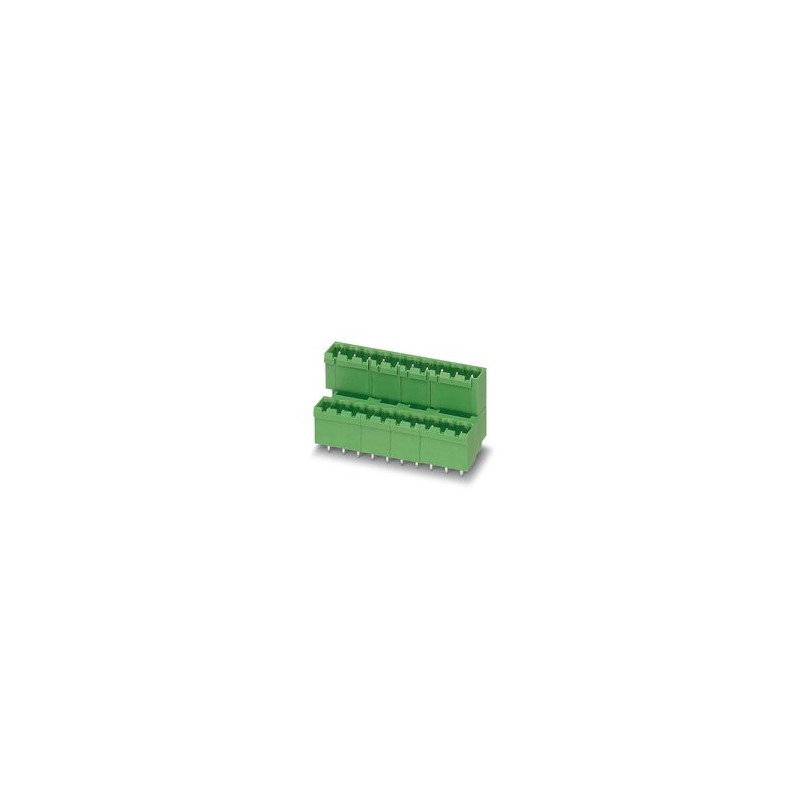

MDSTBVA 2,5/ 2-GR-5,08 BU 1745771 PHOENIX CONTACT Circuit imprimé connecteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MDSTBVA 2,5/ 2-GR-5,08 BU 1745771 PHOENIX CONTACT Circuit imprimé connecteur

MDSTBVA 2,5/ 2-GR-5,08 BU

1745771

PHOENIX_CONTACT

50

Circuit imprimé connecteur

Embase de circuit imprimé, section nominale: 2,5 mm2, coloris: bleu, intensité nominale: 10 A, tension de référence (III/2): 320 V, surface des contacts: étain, type de contact: Mâle, nombre de potentiels: 4, nombre de rangées: 2, nombre de pôles: 2, nombre de connexions: 4, gamme d'articles: MDSTBVA 2,5/..-G, pas: 5,08 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON MSTB 2,5, Orientation du modèle d'enfichage: Standard, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton

Plus de détails


Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Ligne de produitsCOMBICON Connectors M
Type de produitEmbase de circuit imprimé
Gamme de produitsMDSTBVA 2,5/..-G
Nombre de pôles2
Pas5,08 mm
Nombre de connexions4
Nombre de rangées2
Bride de fixationsans
Nombre de potentiels4
Tracé brochageBrochage linéaire
Nombre de picots par potentiel1
Propriétés électriques
Intensité nominale IN10 A
Tension nominale UN320 V
Degré de pollution3
Résistance de contact2,3 mΩ
Tension de référence (III/3)250 V
Tension de choc assignée (III/3)4 kV
Tension assignée (III/2)320 V
Tension de choc assignée (III/2)4 kV
Tension de référence (II/2)400 V
Tension de choc assignée (II/2)4 kV
Montage
Type de montageSoudage à la vague
Tracé brochageBrochage linéaire
Indications sur les matériaux
Indication de matériau - contact
RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamage galvanique
Surface métallique zone de contact (couche supérieure)Etain (5 - 7 µm Sn)
Surface métallique zone de contact (couche intermédiaire)Nickel (2 - 3 µm Ni)
Surface métallique zone de soudage (couche supérieure)Etain (5 - 7 µm Sn)
Surface métallique zone de soudage (couche intermédiaire)Nickel (2 - 3 µm Ni)
Indication de matériau - boîtier
Coloris ()()
Matériau isolantPBT
Groupe d'isolantIIIa
IRC selon CEI 60112225
Classe d'inflammabilité selon UL 94V0
Remarques
Information pour le fonctionnementLes connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension.
Dimensions
Dessin cotévrtjtzpvtt.jpeg
Pas5,08 mm
Hauteur de montage22 mm
Longueur du picot de soudage [P]3,9 mm
Dimensions des picots1 x 1 mm
Contrôles mécaniques
Contrôle visuel
Spécification de contrôleDIN EN 60512-1-1:2003-01
RésultatEssai réussi
Contrôle des dimensions
Spécification de contrôleDIN EN 60512-1-2:2003-01
RésultatEssai réussi
Résistance des inscriptions
Spécification de contrôleDIN EN 60068-2-70:1996-07
RésultatEssai réussi
Polarisation et détrompage
Spécification de contrôleDIN EN 60512-13-5:2006-11
RésultatEssai réussi
Utilisation des porte-contacts
Spécification de contrôleDIN EN 60512-15-1:2009-03
Porte-contacts utilisé
Exigence >20 N		Essai réussi
Forces d'enfichage et de retrait
RésultatEssai réussi
Nombre de cycles25
Force d'enfichage par pôle env.8 N
Force de retrait par pôle env.6 N
Contrôles électriques
Essai thermique Groupe d'essais C
Spécification de contrôleDIN EN 60512-5-1:2003-01
Nombre de pôles testé16
Résistance d'isolement
Spécification de contrôleDIN EN 60512-3-1:2003-01
Résistance d'isolement pôles voisins> 5 MΩ
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantIIIa
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11))CTI 225
Tension d'isolement assignée (III/3)250 V
Tension de choc assignée (III/3)4 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)3 mm
valeur minimale de la ligne de fuite (III/3)4 mm
Tension d'isolement assignée (III/2)320 V
Tension de choc assignée (III/2)4 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)3 mm
valeur minimale de la ligne de fuite (III/2)3,2 mm
Tension d'isolement assignée (II/2)400 V
Tension de choc assignée (II/2)4 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)3 mm
valeur minimale de la ligne de fuite (II/2)4 mm
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Vitesse de balayage5g (60,1 Hz ... 150 Hz)
Durée de contrôle par axe2,5 h
Essai de durée de vie
Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tension de tenue aux chocs au niveau de la mer4,8 kV
Résistance de passage R12,3 mΩ
Résistance de passage R22,3 mΩ
Résistance de passage R22e étage1,6 mΩ
Nombre de cycles d'enfichage25
Résistance d'isolement pôles voisins> 5 MΩ
Contrôle climatique
Spécification de contrôleDIN EN ISO 6988:1997-03
Sensibilité à la corrosion0,2 dm3SO2sur 300 dm3/40 °C/1 cycle
Sensibilité à la chaleur100 °C/168  h
Tension de tenue aux courants alternatifs2,21 kV
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 100 °C (en fonction de la courbe de derating)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Indications sur l'emballage
Type de conditionnementemballé dans un carton
