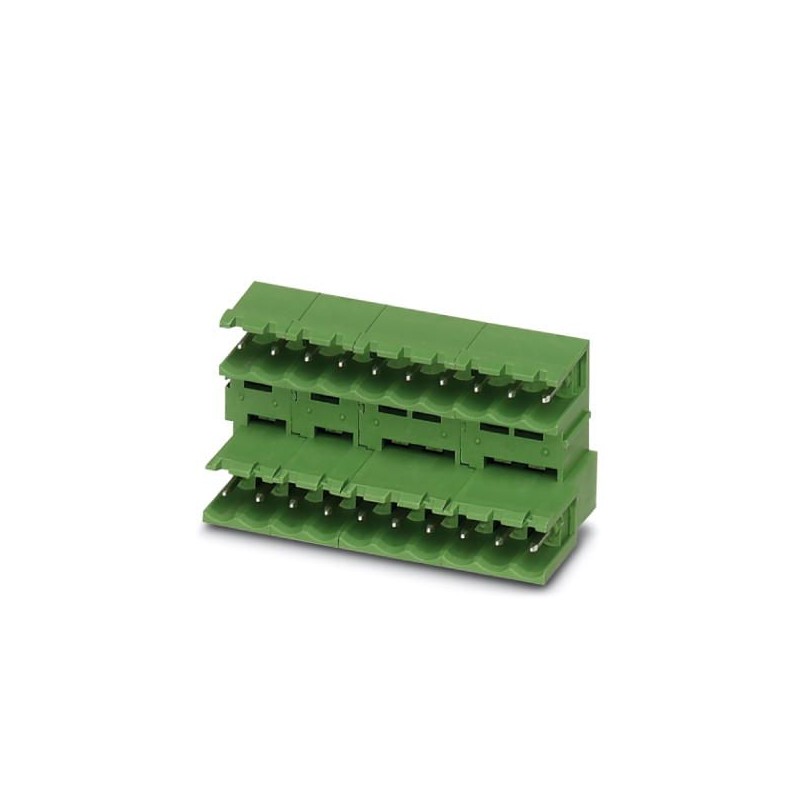

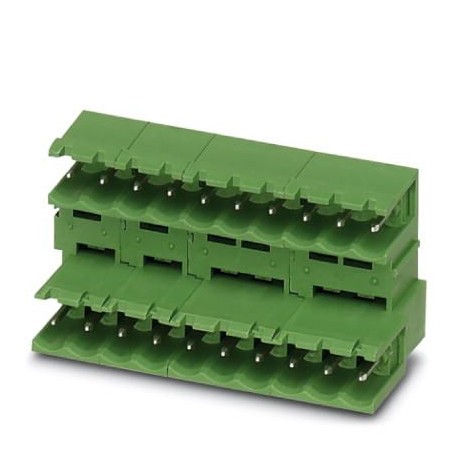

MDSTB 2,5/ 2-G BK 1762088 PHOENIX CONTACT Connecteur pour C.I.
MDSTB 2,5/ 2-G BK
1762088
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 4, nombre de rangées : 2, nombre de pôles : 2, nombre de connexions : 4, famille d’articles : MDSTB 2.5/.. -G, pas : 5 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,2 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte, alignable ! Bride de serrage : Code 1736771, 1736768. Dans le cas d’une combinaison avec des pièces enfichables MVSTB ou FKCV, un connecteur MVSTBW (ou FKCVW) et un connecteur MVSTBR (ou FKCVR) doivent être utilisés, respectivement. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1762088 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4017918231408 |
| Numéro du tarif douanier | 85366930 |
Dimensions
| Longueur [ l ] | 22,1 mm |
|---|---|
| Largeur | 12,5 mm |
| Pas | 5 mm |
| Cote a | 5 mm |
| Largeur [ w ] | 12,5 mm |
| Hauteur [ h ] | 27,2 mm |
| Hauteur de montage | 24 mm |
| Longueur du picot | 3,2 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 22,1 mm |
Généralités
| Famille d'articles | MDSTB 2,5/..-G |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 10 A |
| Courant de charge maximal | 10 A |
| Matériau isolant | PBT |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
