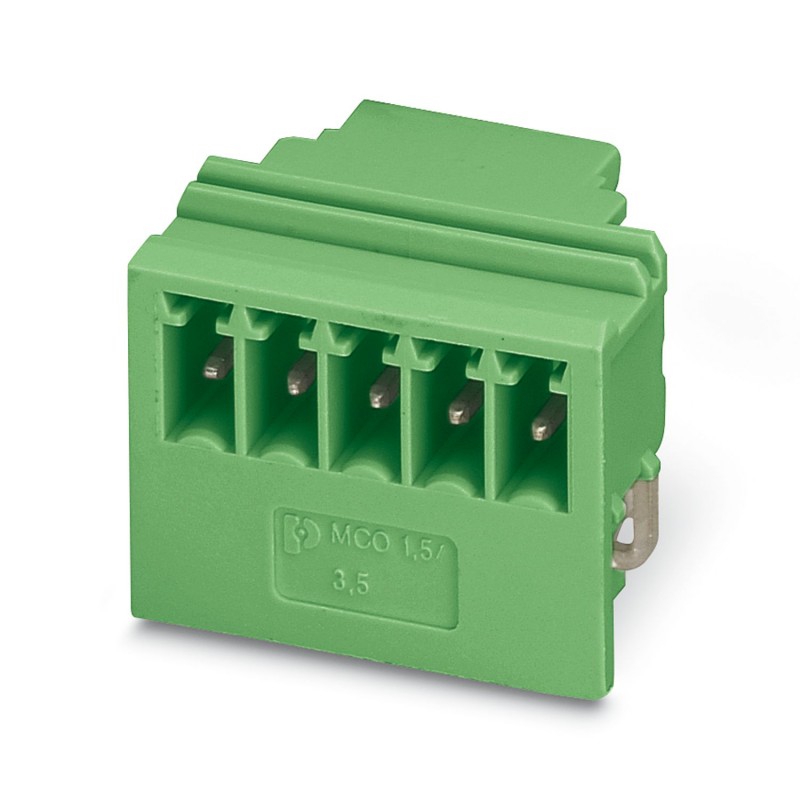

MCO 1,5/ 5-G1L-3,5 GN 2201422 PHOENIX CONTACT Circuit imprimé connecteur
MCO 1,5/ 5-G1L-3,5 GN
2201422
PHOENIX_CONTACT
100
Circuit imprimé connecteur
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, type de contact : mâle, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles : 5, nombre de connexions : 5, famille d’articles : MCO 1,5/.. -G1L, pas : 3,5 mm, montage : soudage à la vague, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 2 mm, verrouillage : sans, article avec sortie de goupille latérale à gauche
Embase de circuit imprimé, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 5, nombre de rangées: 1, nombre de pôles: 5, nombre de connexions: 5, gamme d'articles: MCO 1,5/..-G1L, pas: 3,5 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 2 mm, système débrochable: COMBICON MC 1,5, Orientation du modèle d'enfichage: Orthogonale, verrouillage: sans, Article avec sortie de broche latérale gauche
Connecteurs > Connecteur de circuit imprimé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Embase de circuit imprimé |
| Gamme de produits | MCO 1,5/..-G1L |
| Nombre de pôles | 5 |
| Pas | 3,5 mm |
| Nombre de connexions | 5 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 5 |
| Tracé brochage | Brochage linéaire |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Intensité nominale IN | 8 A |
| Tension nominale UN | 160 V |
| Résistance de contact | 1,6 mΩ |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 3,5 mm |
| Largeur [w] | 19,95 mm |
| Hauteur [h] | 17,8 mm |
| Longueur [l] | 14,55 mm |
| Longueur du picot de soudage [P] | 2 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,2 mm |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN EN 60512-13-5:2006-11 |
| Résultat | Essai réussi |
| Utilisation des porte-contacts | |
| Spécification de contrôle | DIN EN 60512-15-1:2009-03 |
| Porte-contacts utilisé Exigence >20 N | Essai réussi |
| Forces d'enfichage et de retrait | |
| Résultat | Essai réussi |
| Nombre de cycles | 25 |
| Force d'enfichage par pôle env. | 8 N |
| Force de retrait par pôle env. | 4 N |
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 5 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 0,8 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Résistance de passage R1 | 1,6 mΩ |
| Résistance de passage R2 | 1,6 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 105 °C/168 h |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 5 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 2 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
