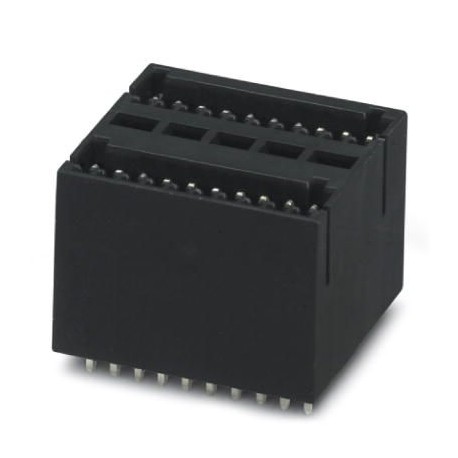

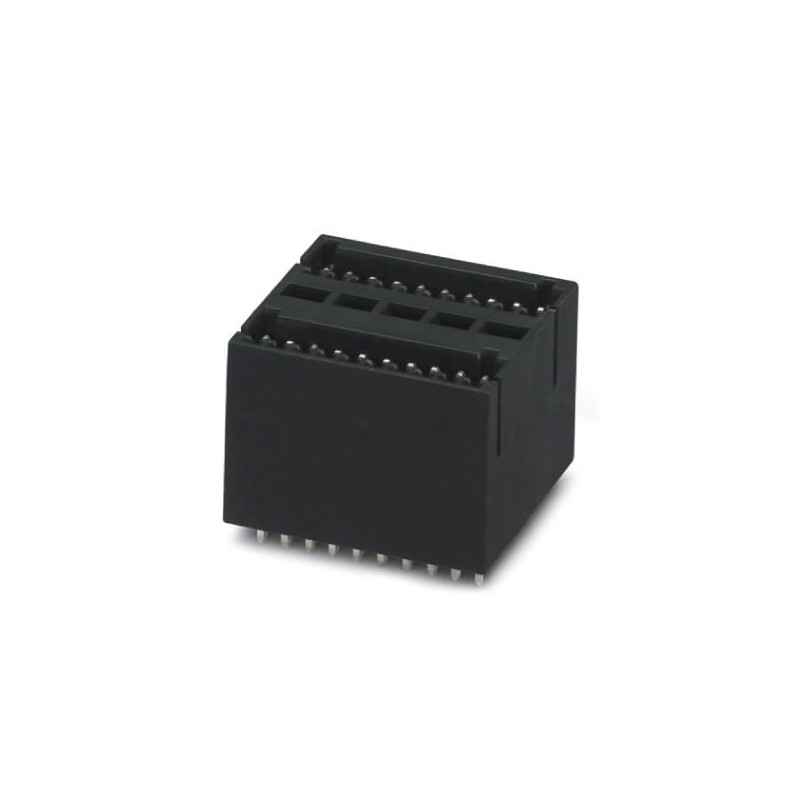

MCDV 0,5/ 6-G1-2,5 HT BK 1961287 PHOENIX CONTACT Connecteur pour C.I.
MCDV 0,5/ 6-G1-2,5 HT BK
1961287
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 0,5 mm², couleur : noir, courant nominal : 4 A, tension de dimensionnement (III/2) : 160 V, surface de contact : étain, type de contact : mâle, Nombre de potentiels : 12, Nombre de rangées : 2, Nombre de pôles par rangée : 6, nombre de connexions : 12, famille d’articles : MCDV 0,5/.. -G1-HT, pas : 2,5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, Stecksystem : MICRO COMBICON - FK-MC 0,5, Verrouillage : sans, type d’emballage : en boîte, Composant en plastique standard résistant aux hautes températures ; Convient pour les processus de brasage par refusion. Pour plus d’informations pour l’utilisateur et des recommandations de conception sur la technologie de refusion traversante, voir « Téléchargements »
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1961287 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 79 (CC-2005) |
| GTIN | 4017918912604 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 21,9 mm |
|---|---|
| Pas | 2,5 mm |
| Cote a | 12,5 mm |
| Hauteur [ h ] | 17,5 mm |
| Hauteur de montage | 18 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Ecartement des picots | 2,50 mm |
| Longueur | 21,9 mm |
Généralités
| Famille d'articles | MCDV 0,5/..-G1-HT |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 1,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 32 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 4 A |
| Courant de charge maximal | 4 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 6 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
