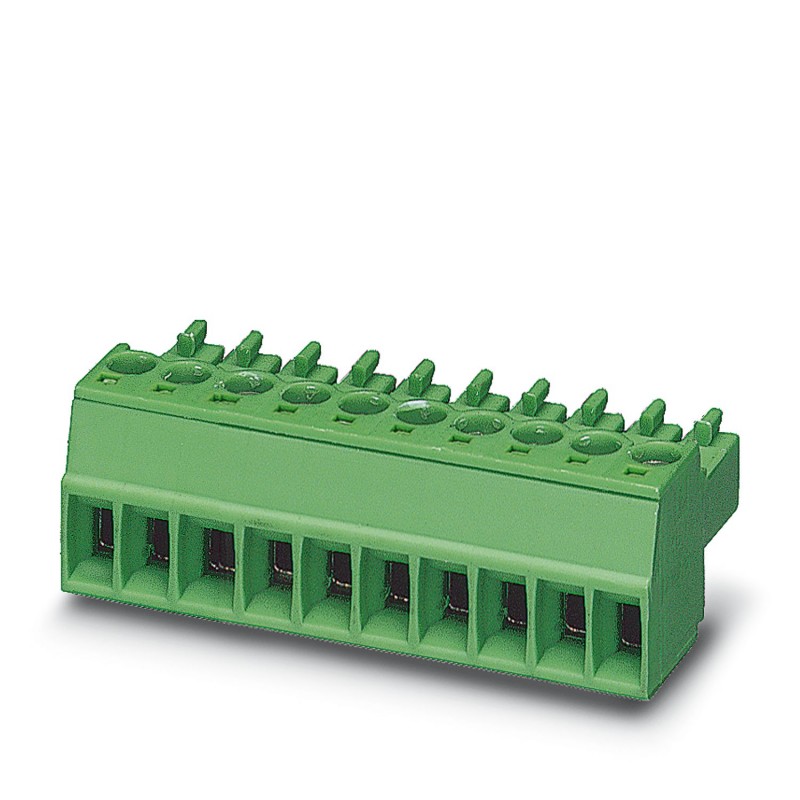

MC 1,5/12-ST-3,81 BD:37-48 1982321 PHOENIX CONTACT Circuit imprimé connecteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MC 1,5/12-ST-3,81 BD:37-48 1982321 PHOENIX CONTACT Circuit imprimé connecteur

MC 1,5/12-ST-3,81 BD:37-48

1982321

PHOENIX_CONTACT

50

Circuit imprimé connecteur

Connecteur mâle pour C.I., intensité nominale: 8 A, tension assignée (III/2): 160 V, section nominale: 1,5 mm², nombre de pôles: 12, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, coloris: vert, surface des contacts: étain, plan des broches: Brochage linéaire triple

Plus de détails


Connecteurs PCB

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $469.31
Prix unitaire: $9.39

Quantité Prix
50+$9.39
100+$8.70
150+$8.61
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande1982321
Unité de conditionnement1
GTIN4017918954574
Numéro du tarif douanier85366990

Schémas

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MC 1,5/...-G-3,81

Diagramme

Diagramme
Type : MC 1,5/..-ST-3,81 avec MCV 1,5/..-G-3,81

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MC 1,5/...-G-3,81 THT

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MCV 1,5/...-G-3,81 P26 THR

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MCD 1,5/...-G1-3,81

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MCDV 1,5/...-G1-3,81

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MCVU 1,5/...-GFD-3,81

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec MCO 1,5/...-GR-3,81

Diagramme

Diagramme
Type : MC 1,5/...-ST-3,81 avec IMC 1,5/...-ST-3,81

Haut de la page

Propriétés de l'article

Désignation abrégéeConnecteur pour C.I.
Système débrochableMINI COMBICON
Type de contactConnecteur femelle
Famille d'articlesMC 1,5/..-ST
Pas3,81 mm
Nombre de pôles12
Type de raccordementRaccordement vissé avec bague
Forme d'entraînement de la tête de visFente longitudinale (L)
Tracé brochageBrochage linéaire triple
Verrouillagesans
Nombre d'étages1
Nombre de connexions12
Nombre de potentiels12
Haut de la page

Caractéristiques électriques principales

Intensité nominale8 A
Tension nominale160 V
Tension de référence160 V
Tension assignée (III/2)160 V
Tension assignée (II/2)320 V
Tension de choc assignée (III/3)2,5 kV
Tension de choc assignée (III/2)2,5 kV
Tension de choc assignée (II/2)2,5 kV
Haut de la page

Capacité de raccordement

Type de raccordementRaccordement vissé avec bague
enfichableoui
Section de conducteur rigide0,14 mm² ... 1,5 mm²
Section de conducteur souple0,14 mm² ... 1,5 mm²
Section de conducteur AWG / kcmil28 ... 16
Section de conducteur souple avec embout, sans douille en plastique0,25 mm² ... 1,5 mm²
Section de conducteur souple avec embout et douille en plastique0,25 mm² ... 0,5 mm²
2 conducteurs rigides de même section0,08 mm² ... 0,5 mm²
2 conducteurs souples de même section0,08 mm² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique0,25 mm² ... 0,34 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique0,5 mm² ... 0,5 mm²
Gabarit a x b / diamètre2,4 mm x 1,5 mm / 1,6 mm
Longueur à dénuder7 mm
Couple de serrage0,22 Nm ... 0,25 Nm
Haut de la page

Indication de matériau - contact

RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamé par trempage à chaud
Surface métallique point de connexion (couche supérieure)Etain (4 - 8 µm Sn)
Surface métallique zone de contact (couche supérieure)Etain (4 - 8 µm Sn)
Haut de la page

Indication de matériau - boîtier

Couleur du boîtiervert (6021)
Matériau isolantPA
Groupe d'isolantI
IRC selon CEI 60112600
Classe d'inflammabilité selon UL 94V0
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12850
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13775
Température des essais de pression à bille selon la norme EN 60695-10-2125 °C
Haut de la page

Dimensions du produit

Dessin coté
Longueur [ l ]16,1 mm
Largeur [ w ]46,51 mm
Hauteur [ h ]11,1 mm
Pas3,81 mm
Hauteur de montage (sans picot)11,1 mm
Cote a41,91 mm
Haut de la page

Indications de conditionnement

Type de conditionnementEmballé dans un carton
Unité d'emballage50
Dénomination unités d'emballageQuantité
Haut de la page

Conditions d'environnement

Température ambiante (stockage/transport)-40 °C ... 70 °C
Température ambiante (montage)-5 °C ... 100 °C
Température ambiante (fonctionnement)-40 °C ... 100 °C (en fonction de la courbe de derating)
Haut de la page

Raccordement et méthode de connexion

Test - Recherche de dommages et de descellementsDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi
Haut de la page

Contrôle de la traction

Contrôle de la tractionDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi
Section de conducteur / type de conducteur / force de retrait0,14 mm² / rigide / > 7 N
0,14 mm² / souple / > 7 N
1,5 mm² / rigide / > 40 N
1,5 mm² / souple / > 40 N
Haut de la page

Essais mécaniques selon les normes

Contrôle visuelTest réussi DIN EN 60512-1-1:2003-01
Contrôle de la coteTest réussi DIN EN 60512-1-2:2003-01
Résistance des inscriptionsTest réussi DIN EN 60068-2-70:1996-07
RésultatTest réussi
Spécification de contrôleDIN EN 60512-13-2:2006-11
Nombre de cycles25
Force d'enfichage par pôle env.6 N
Force de retrait par pôle env.4 N
Polarisation et détrompageTest réussi DIN EN 60512-13-5:2006-11
RésultatTest réussi
Spécification de contrôleDIN EN 60512-15-1:2009-03
Force d'essai par pôle21 N
Haut de la page

Distances dans l'air et lignes de fuite

Lignes de fuites et distances dans l'airDIN EN 60664-1 (VDE 0110-1):2008-01
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Valeur minimale de la distance dans l'air - champ non homogène (III/3)1,5 mm
Valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
Valeur minimale de la distance dans l'air - champ non homogène (II/2)1,5 mm
Valeur minimale de la ligne de fuite (III/3)2 mm
Valeur minimale de la ligne de fuite (III/2)1,5 mm
Valeur minimale de la ligne de fuite (II/2)1,6 mm
Remarque concernant la section de raccordementAvec conducteur raccordé 1,5 mm² (rigide).
Haut de la page

Contrôles mécaniques (A)

Force d'enfichage par pôle env.6 N
Force de retrait par pôle env.4 N
Caractère unique requis lors de l'enfichage >20 NTest réussi
Porte-contacts utilisé exigence >20 NTest réussi
Haut de la page

Contrôles de durée de vie (B)

Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Résistance de passage R11,3 mΩ
Nombre de cycles d'enfichage25
Résistance de passage R21,5 mΩ
Tension de tenue aux chocs au niveau de la mer2,95 kV
Tension de tenue aux courants alternatifs1,39 kV
Résistance d'isolement pôles voisins15 TΩ
Haut de la page

Contrôles climatique (D)

Spécification de contrôleDIN EN ISO 6988:1997-03
Sensibilité au froid-40 °C/2 h
Sensibilité à la chaleur100 °C/168 h
Sensibilité à la corrosion0,2 dm3SO2sur 300 dm3/40 °C/1 cycle
Tension de tenue aux chocs au niveau de la mer2,95 kV
Tension de tenue aux courants alternatifs1,39 kV
Haut de la page

Contrôles d'environnement et de durée de vie (E)

Spécification de contrôleDIN EN 61984 (VDE 0627):2009-11
Résultat degré de protection code IPProtection contre les contacts avec les doigts avec doigt d'épreuve IP20
Haut de la page

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses.
Haut de la page

Classifications

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Haut de la page

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Haut de la page

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Haut de la page

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf 14 Mbytes
