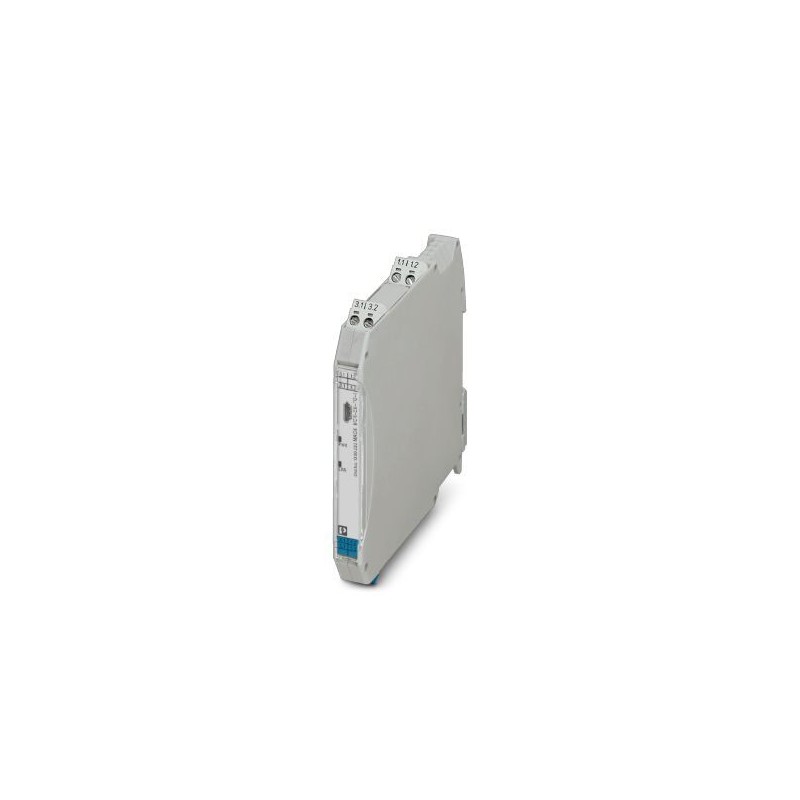

MACX MCR-EX-TC-I 1050233 PHOENIX CONTACT Convertisseur de température à sécurité intrinsèque : convertit les..
MACX MCR-EX-TC-I
1050233
PHOENIX_CONTACT
Convertisseur de température à sécurité intrinsèque : convertit les signaux des thermocouples et des sources mV, installés en atmosphère explosible, et transmet un signal 0/4-20 mA à une charge dans la zone sécurisée. Programmable. Isolation à 3 voies, raccordement vissé, niveau d'intégrité de sécurité.
Convertisseur de température à sécurité intrinsèque : Transforme les signaux des thermocouples et des sources mV installés dans la zone Ex et transmet un signal 0/4-20 mA à une charge dans la zone de sécurité. Programmation gratuite. Séparation à 3 voies, raccord vissé, SIL.
Détecteurs > Transducteur thermique
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1050233 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 148 (C-5-2019) |
| GTIN | 4055626663463 |
| Poids par pièce (hors emballage) | 0,150 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Entrée | à sécurité intrinsèque |
|---|---|
| Types de capteurs utilisables (TC) | B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr |
| Plage de mesure de la température | -250 °C ... 2500 °C (Plage en fonction du type de capteur utilisé) |
| Plage de signal d'entrée | -1000 mV ... 1000 mV |
| Etendue de la plage de mesure | au min. 50 K avec thermocouples, 10 % de l'étendue nominale de la plage concernée, avec des sources mV |
Données de sortie
| Sortie de signal | Sortie courant |
|---|---|
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA (SIL) | |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω |
| Ondulation de sortie (courant) | < 15 µAc-c |
| Comportement en cas de défaut du capteur | selon NE 43 ou librement définissable |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | < 40 mA (24 V DC) |
| Puissance dissipée | ≤ 0,76 W |
| Consommation de puissance | ≤ 1 W |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission typ. | 0,1 % (par ex. pour le type J, plage 600 K, 4 mA ... 20 mA) |
| Coefficient de température typ. | 0,01 %/K |
| Erreur typique due à la soudure froide | ± 2 K |
| Réponse indicielle (0 - 99 %) | typ. 700 ms |
| ≤ 1000 ms | |
| Etalonnage zéro | ± 5 % |
| Etalonnage gain | ± 5 % |
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
| LED rouge, clignotante, 2,4 Hz (défaut de ligne, erreur de capteur au niveau de l'entrée ou de la sortie, ERR) | |
| LED rouge, clignotante, 1,2 Hz (mode service, ERR) | |
| LED rouge, allumée en continu (erreur de module, ERR) | |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec ic [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec ic [ia Ga] IIC T4 Gc | |
| Ex ec ic IIC T4 Gc | |
| SIL | 2 |
Données relatives à la sécurité
| Capacité interne max. Ci | 44 nF |
|---|---|
| Tension de sortie max. Uo | 6 V |
| Courant de sortie max. Io | 4,3 mA (mV) |
| Puissance de sortie max. Po | 25,2 mW (linéaire) |
| Groupe | IIC/IIB/IIA |
| Inductance extérieure maximale Lo | 100 mH |
| Capacité extérieure maximale Co | 40 µF |
| Tension maximale de sécurité Um | 253 V AC (125 V DC, Zone 2: 3.1, 3.2 = 30 V DC) |
| Tension d'entrée Ui | 7 V |
| Courant d'entrée Ii | 100 mA |
| Puissance d'entrée Pi | 550 mW |
| Capacité interne max. Ci | 47 µF |
| Tension de sortie max. Uo | 3,5 V |
| Courant de sortie max. Io | 400 mA |
| Puissance de sortie max. Po | 350 mW |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 20 µH |
| Capacité extérieure maximale Co | 2 µF |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec ic [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec ic [ia Ga] IIC T4 Gc | |
| Ex ec ic IIC T4 Gc | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Groupe | IIC/IIB/IIA |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Plage de mesure (EF001836) | -250 °C |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Oui |
| Sortie analogique 0 V ... 2 V (EF009886) | Non |
| Sortie analogique 0 V ... 5 V (EF009887) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 2 V ... 10 V (EF009888) | Non |
| Avec sortie de commutation (EF005225) | Non |
| Finition CEM (EF001062) | Oui |
| Température ambiante (EF002386) | 70 °C |
| Poids (EF000167) | 0.15 kg |
