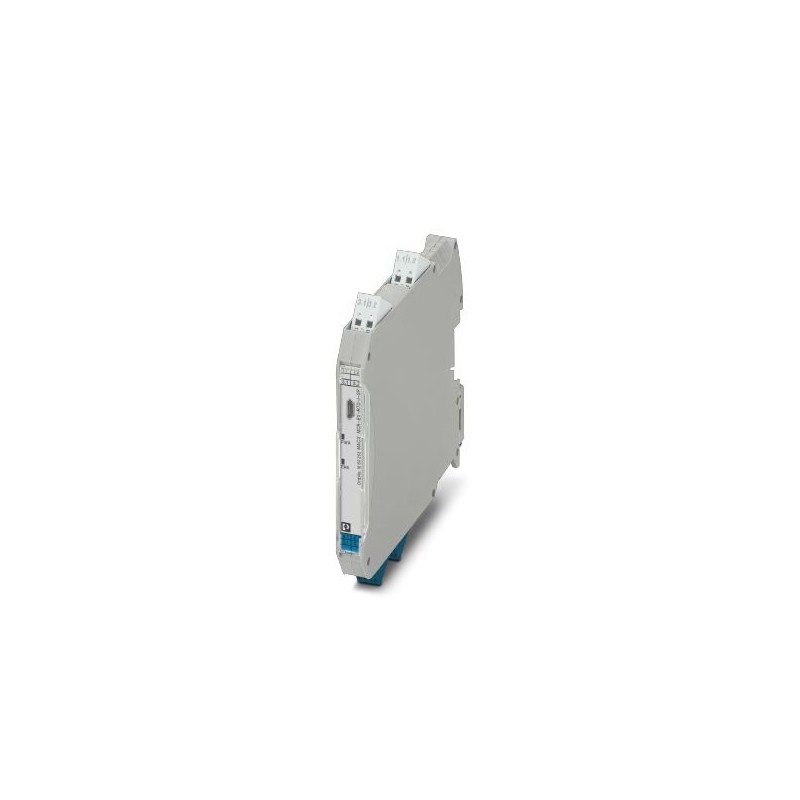

MACX MCR-EX-RTD-I-SP 1050252 PHOENIX CONTACT Convertisseur de température à sécurité intrinsèque : transform..
MACX MCR-EX-RTD-I-SP
1050252
PHOENIX_CONTACT
Convertisseur de température à sécurité intrinsèque : transforme les signaux émis par des thermomètres à résistance installés en atmosphère explosive, et envoie un signal 0/4-20 mA à une charge dans la zone protégée. Librement programmable, isolation à 3 voies, niveau d'intégrité de sécurité, raccordement Push-in, configuration standard.
Convertisseur de température à sécurité intrinsèque : convertit les signaux des thermorésistances installées dans la zone Ex et transmet un signal 0/4-20 mA à une charge dans la zone de sécurité. Programmable librement, séparation à 3 voies, niveau d’intégrité de sécurité, connexion enfichable, configuration standard.
Détecteurs > Transducteur thermique
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1050252 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 146 (C-5-2019) |
| GTIN | 4055626665160 |
| Poids par pièce (hors emballage) | 0,150 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Types de capteurs utilisables (RTD) | Capteurs (2, 3 ou 4 fils) |
|---|---|
| Plage de mesure de la température | -200 °C ... 850 °C (Plage en fonction du type de capteur utilisé) |
| Plage de signal d'entrée | 0 Ω ... 50 kΩ |
| Plage de résistance du potentiomètre | 0 Ω ... 50 kΩ |
| Résistance de la ligne | ≤ 50 Ω par câble |
| Courant d’alimentation du capteur | 10 µA ... 210 µA (jusqu'à 2 x 210 µA avec 3 conducteurs) |
| Etendue de la plage de mesure | ≥ 50 K |
Données de sortie
| Sortie de signal | Sortie courant |
|---|---|
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA (SIL) | |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω |
| Ondulation de sortie (courant) | < 15 µAc-c |
| Comportement en cas de défaut du capteur | selon NE 43 ou librement définissable |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Puissance dissipée | ≤ 0,76 W |
| Consommation de puissance | ≤ 1 W |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission typ. | 0,1 % (p. ex. pour Pt 100, marge 300 K, 4 ... 20 mA) |
| Coefficient de température typ. | 0,01 %/K |
| Réponse indicielle (0 - 99 %) | typ. 1 s |
| ≤ 1,7 s | |
| Etalonnage zéro | ± 5 % |
| Etalonnage gain | ± 5 % |
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
| LED rouge, clignotante, 2,4 Hz (défaut de ligne, erreur de capteur au niveau de l'entrée ou de la sortie, ERR) | |
| LED rouge, clignotante, 1,2 Hz (mode service, ERR) | |
| LED rouge, allumée en continu (erreur de module, ERR) | |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec ic [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec ic [ia Ga] IIC T4 Gc | |
| Ex ec ic IIC T4 Gc | |
| SIL | 2 |
Données relatives à la sécurité
| Capacité interne max. Ci | 44 nF |
|---|---|
| Tension de sortie max. Uo | 6 V |
| Courant de sortie max. Io | 16,6 mA (Thermomètre à résistance en technologie 4 conducteurs) |
| Puissance de sortie max. Po | 25,2 mW (linéaire) |
| Groupe | IIC/IIB/IIA |
| Inductance extérieure maximale Lo | 100 mH |
| Capacité extérieure maximale Co | 40 µF |
| Tension maximale de sécurité Um | 253 V AC (125 V DC, Zone 2: 3.1, 3.2 = 30 V DC) |
| Tension d'entrée Ui | 7 V |
| Courant d'entrée Ii | 100 mA |
| Puissance d'entrée Pi | 550 mW |
| Capacité interne max. Ci | 47 µF |
| Tension de sortie max. Uo | 3,5 V |
| Courant de sortie max. Io | 400 mA |
| Puissance de sortie max. Po | 350 mW |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 20 µH |
| Capacité extérieure maximale Co | 2 µF |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec ic [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec ic [ia Ga] IIC T4 Gc | |
| Ex ec ic IIC T4 Gc | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Groupe | IIC/IIB/IIA |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
ETIM
| ETIM 2.0 | EC001446 |
|---|---|
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 18.0 | 41112105 |
| UNSPSC 19.0 | 41112105 |
| UNSPSC 20.0 | 41112105 |
| UNSPSC 21.0 | 41112105 |
| Caractéristique | Valeur |
|---|---|
| Plage de mesure (EF001836) | -200 °C |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Oui |
| Sortie analogique 0 V ... 2 V (EF009886) | Non |
| Sortie analogique 0 V ... 5 V (EF009887) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 2 V ... 10 V (EF009888) | Non |
| Avec sortie de commutation (EF005225) | Non |
| Finition CEM (EF001062) | Oui |
| Température ambiante (EF002386) | 70 °C |
| Poids (EF000167) | 0.15 kg |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
