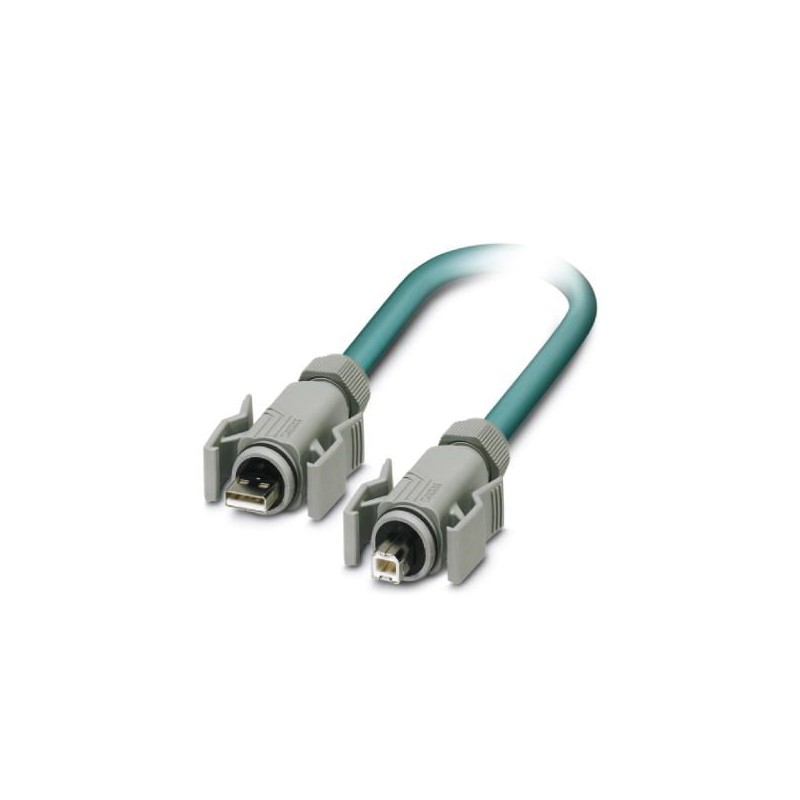

VS-04-2X2X26C7/7-67A/67B/1,0 1562453 PHOENIX CONTACT Câble de jonction
VS-04-2X2X26C7/7-67A/67B/1,0
1562453
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble de jonction
Câble USB prêt à l’emploi, blindé, couleur : RAL 5021 (bleu aqua), enveloppe extérieure PUR, USB Type-A/IP67 vers USB Type-B/IP67, longueur : 1 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1562453 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356293549 |
| Poids par pièce (hors emballage) | 0,121 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Nombre de pôles | 4 |
|---|---|
| Blindé | oui |
| Cycles d'enfichage | ≥ 500 |
| Diamètre du câble | 6,70 mm |
| Structure de câble | 2x2xAWG26/7 + 2xAWG20/19; S/FTP |
| Indice de protection | IP67 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (câble, pose fixe) |
|---|---|
| 0 °C ... 50 °C (câble, pose souple) | |
| connecteur mâle / femelle | |
| Indice de protection | IP67 |
Indications concernant les matériaux
| Matériau du boîtier | PA |
|---|---|
| Matériau du joint | NBR |
| Matériau du joint torique | FPM |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
Caractéristiques de ligne
| Type de câble | FireWire |
|---|---|
| Structure de câble | 2x2xAWG26/7 + 2xAWG20/19; S/FTP |
| Section du conducteur | 2x 2x 0,14 mm² (Ligne de signal) |
| 2x 0,5 mm² (Alimentation) | |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,15 mm |
| AWG alimentation en tension | 20 |
| Structure du conducteur alimentation en tension | 19x 0,20 mm |
| Diamètre du fil avec isolant | ≤ 1,05 mm (Ligne de signal) |
| nom. 1,4 mm (Alimentation) | |
| Diamètre extérieur du câble | 6,7 mm |
| Coloris des fils | blanc-bleu, blanc-orange, blanc, noir |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Résistance d'isolement | 5 GΩ*km |
| Résistance du conducteur | 150 Ω/km |
| Propriétés de transmission (catégorie) | CAT7, pour USB 2.0 (480 Mbits) |
| Capacité en service | 42 pF (par mètre) |
| Impédance d'onde | 100 Ω ±5 % (pour 100 MHz) |
| Vitesse du signal | 0,72 c |
| Durée du parcours du signal | 4,6 ns/m |
| Effet d'écran | 60 dB (jusqu'à 1000 MHz) |
| Elimination de la puissance perturbatrice | 90 dB (jusqu'à 1000 MHz) |
| Résistance de liaison | 5,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 125 V |
| Tension d'essai câble | 1000 V |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 paires et 2 fils d'alimentation en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE cellulaire (Ligne de signal) |
| PVC (Alimentation) | |
| Matériau conducteur | Cordon Cu nu |
| Poids du câble | 59 kg/km |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 5 x D |
| Propriétés particulières | exempt de substances néfastes à l'application d'enduits |
| Résistance à la propagation des flammes | selon CEI 60332-2-2 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Résistance spéciale | Résistant aux microbes selon DIN VDE 0282 |
| Résistant à l'hydrolyse selon DIN 53504 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -10 °C ... 50 °C (câble, pose souple) |
Classifications
eCl@ss 10.0.127060390eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060390eCl@ss 8.027060390eCl@ss 9.027060390
