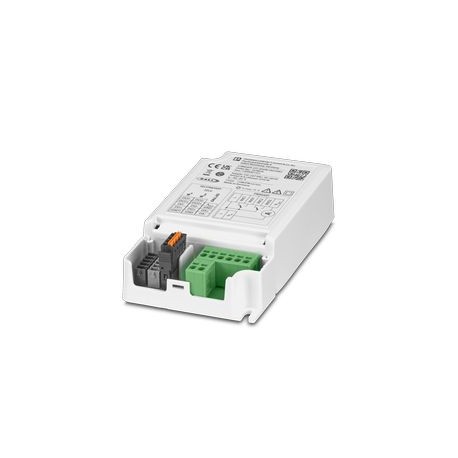

LUMGATE 277 2DOR/1AO DALI 1274016 PHOENIX CONTACT Unité de contrôle d’éclairage pour contrôler les pilotes L..
LUMGATE 277 2DOR/1AO DALI
1274016
PHOENIX_CONTACT
Unité de contrôle d’éclairage pour contrôler les pilotes LED, tension d’entrée 110 V... 277 V, 2 sorties de relais, courant de charge 8 A, jusqu’à 8 pilotes LED contrôlables, interface analogique 10 V, interface DALI, mesure du courant de charge
L’unité de commande d’éclairage intelligente Lumgate 277 2DOR/1AO DALI est utilisée pour coupler le système de gestion de l’éclairage avec les luminaires de tunnel. La commutation, la gradation et la surveillance des luminaires sont effectuées via DALI, une interface analogique et des relais de charge. Il peut être installé dans des boîtiers de commande ou directement sur le luminaire.
Appareil de commande de pilotes de LED, tension d'entrée 110 V ... 277 V, 2 sorties de relais, courant de charge 8 A, jusqu'à 8 pilotes de LED actionnables, interface analogique 10 V, interface DALI, mesure des courants de charge
Contrôle d'éclairage > Gestion de l'éclairage
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type | Stand-Alone |
| Type de produit | Passerelles/proxies |
| Gamme de produits | Stand-Alone |
| Diagnostic messages | Erreur de bus dans INTERBUS |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Module | |
| Code ID (déc) | 51 |
| Code ID (hex) | 33 |
| Espace d'adressage d'entrées | 16 Bit |
| Espace d'adressage des sorties | 16 Bit |
| Alimentation: | |
| Dénomination | Alimentation des modules |
| Tension d'alimentation | max. 250 V AC (Class II / EN 61347) |
| Plage de tension d'alimentation | 110 V AC ... 277 V AC -13 % ... +6 % |
| Courant absorbé | max. 8 A (en cas de consommateurs activés) |
| Analogique | |
| Dénomination sortie | Sortie analogique tension |
| Nombre de sorties | 1 |
| Résolution convertisseur D/A | 8 Bit |
| Signal de sortie courant | max. -20 mA (Récepteur de courant) |
| Signal de sortie tension | 1 V ... 10 V |
| Longueur de câble autorisée | max. 0,5 m |
| Numérique | |
| Dénomination sortie | Sortie à relais |
| Nombre de sorties | 2 |
| Tension de sortie | 250 V AC (Fonction de démarrage progressif pour réduire le courant d'appel des pilotes de LED, ne convient pas aux charges inductives) |
| Courant de sortie | max. 8 A (5 A max. par relais, charge ohmique pour applications homologuées UL/CSA) |
| Tension de sortie nominale | max. 277 V AC (50 Hz ... 60 Hz) |
| Section du conducteur AWG | (conversion selon CEI) |
| Alimentation | |
| Type de raccordement | Raccordement à ressort Push-in |
| Remarque concernant la connectique | Utilisez du fil en cuivre homologué pour jusqu'à 85 °C. |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 10 mm |
| INTERBUS | |
| Type de raccordement | Raccordement à ressort Push-in |
| Remarque concernant la connectique | enfichable |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 10 mm |
| DALI et sortie analogique | |
| Type de raccordement | Raccordement à ressort Push-in |
| Remarque concernant la connectique | enfichable |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 10 mm |
| Sortie de relais | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 10 mm |
| Bus interstation | |
| Vitesse de transmission | 500 kBaud |
| DALI | |
| Nombre de voies | 1 |
| Bus de terrain: DALI | |
| Dénomination | DALI |
| Courant de sortie | 28 mA (garanti, max. 14 participants DALI) |
| max. 40 mA | |
| Dénomination de la protection | Protection contre les surcharges |
| Messages de diagnostic | |
| Diagnostic | Erreur de bus dans INTERBUS |
| Dessin coté |  |
| Largeur | 124 mm |
| Hauteur | 79 mm |
| Profondeur | 30 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 65 °C |
| Indice de protection | IP20 (protégé contre les contacts accidentels avec les doigts (selon déclaration du fabricant)) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 hPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (jusqu'à 45 °C selon EN 60068-2-78:2013) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 90 % (selon DIN EN 61131-2, pas de condensation, pas de formation de glace) |
| Type de montage | Montage en coffret de commande |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 124 mm |
| Hauteur (EF000040) | 79 mm |
| Profondeur (EF000049) | 30 mm |
