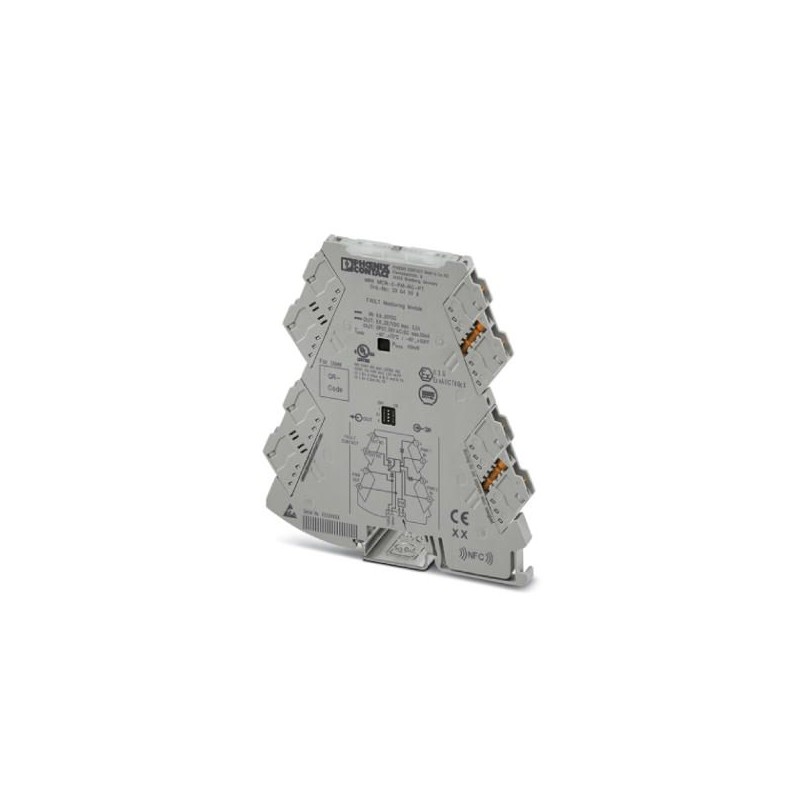

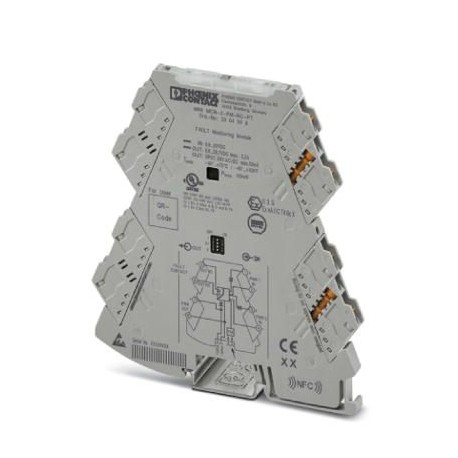

MINI MCR-2-FM-RC-PT 2904508 PHOENIX CONTACT Elément de surveillance
MINI MCR-2-FM-RC-PT
2904508
PHOENIX_CONTACT
Elément de surveillance
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2904508 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 104 (C-5-2017) |
| GTIN | 4046356857390 |
| Poids par pièce (hors emballage) | 0,096 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données d'entrée
| Description de l'entrée | Entrée de tension pour surveillance de la redondance |
|---|---|
| Nombre d'entrées | 1 |
| Signal d'entrée tension | 9,9 V DC ... 30 V DC |
Données de sortie
| Nombre de sorties | 1 |
|---|---|
| Signal de sortie tension | 9,6 V DC ... 29,7 V DC |
| Courant de sortie max. | 3,2 A |
Sortie de couplage
| Dénomination sortie | Sortie de couplage |
|---|---|
| Tension de commutation maximale | 30 V DC |
| Courant de commutation maximal | 50 mA |
Alimentation
| Plage de tension d'alimentation | 12 V DC ... 24 V DC -20 % ... +25 % (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
|---|---|
| Courant max. absorbé | < 16 mA (pour 24 V DC) |
| Consommation de puissance | < 410 mW (pour 24 V DC) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Point de connexion unifilaire rigide avec embout min | 0,14 mm² |
| Point de connexion unifilaire rigide avec embout max | 2,5 mm² |
| Point de connexion unifilaire rigide sans embout min | 0,14 mm² |
| Point de connexion unifilaire rigide sans embout max | 2,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 12 |
| Longueur à dénuder | 10 mm |
Généralités
| Coefficient de température max. | < 0,01 %/K |
|---|---|
| Tension d'essai | 1500 V AC (50 Hz, 1 min) |
| Affichage d'état | LED jaune (sortie de couplage) |
| Isolation galvanique | Isolation de base selon EN 61010 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 50 V AC/DC (effectif) |
| Tension d'essai entrée/sortie | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Matériau du boîtier | PBT |
| Emplacement pour le montage | indifférent |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificat de transport maritime | DNV GL 14445-15HH |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Normes/Prescriptions | EN 61000-4-2 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Isolation galvanique | Isolation de base selon EN 61010 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127371392eCl@ss 5.027379201eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027379201
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2904508-MINI MCR-2-FM-RC-PT | 129 Kbytes |
|
