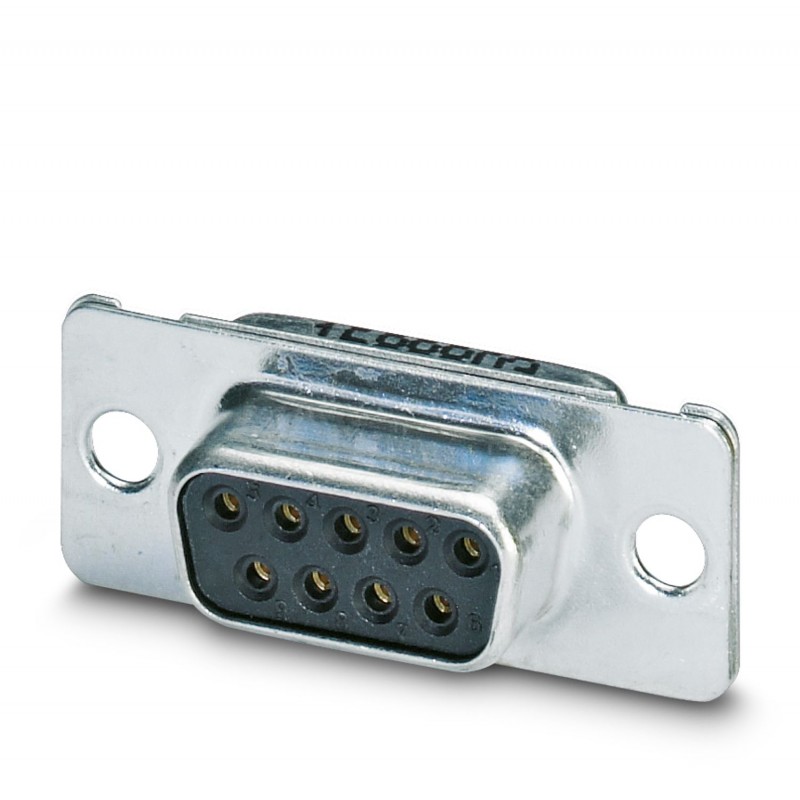

VS-09-BU-DSUB-EG 1688803 PHOENIX CONTACT Eléments de contact
VS-09-BU-DSUB-EG
1688803
PHOENIX_CONTACT
100
Eléments de contact
Insert de contact D-SUB, enrubanneuse taille 1, avec 9 contacts de signal, type contact femelle, avec coupelle de soudage, droit, fixation par foret de 3 mm, pour cadre encastré et boîtier suspendu VS-09-...
Isolant pour contact D-SUB , taille Shell 1, avec 9 contacts de signalisation, type de contact femelle, avec cône de soudage, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-09-...
Installation de réseaux de communication > Connecteur Sub-D
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Isolant femelle |
| Type | D-SUB |
| Nombre de pôles | 9 |
| Enfichable | D-SUB |
| Nombre de prises | 1 |
| Version | Connecteur femelle |
| Blindé | oui |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension de dimensionnement selon CEI 61076-2-101 | 400 V |
| Tension de référence (III/3) | 125 V |
| Tension de tenue aux chocs assignée | 1 kV |
| Courant de référence | 5 A (à 20 °C) |
| Tension d'essai | 1200 V |
| Support de transmission | Cuivre |
| Transmission de puissance | Puissance |
| Technologie de raccordement | |
| Type de raccordement | Cône de soudage |
| Largeur | 14,5 mm |
| Hauteur | 31,19 mm |
| Longueur | 12,93 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | Métal |
| Matériau de surface du boîtier | métallisé |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Or |
| Matériau de porte-contacts | PBT-GF |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 50 |
| Force d'enfichage par contact de signal | ≤ 3,40 N |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -55 °C ... 125 °C |
| Type de montage | Montage vissé |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 0 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 9 |
| Courant assigné In (EF008250) | 5 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -55 °C |
| Tension assignée (EF000228) | 125 V |
| Tension nominale de tenue aux chocs (EF002993) | 1 kV |
| Catégorie de surtension (EF006785) | III |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Largeur (EF000008) | 14.5 mm |
| Hauteur (EF000040) | 31.19 mm |
| Profondeur (EF000049) | 12.93 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1688803-VS-09-BU-DSUB-EG | 111 Kbytes |
|
