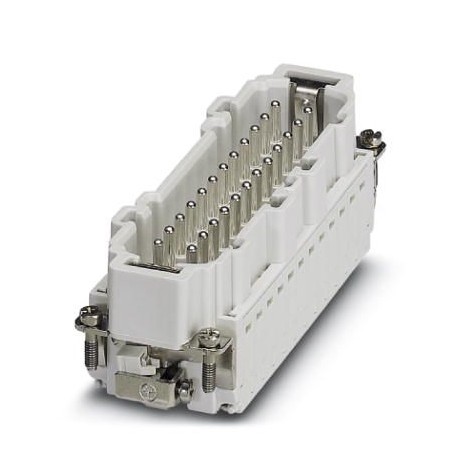

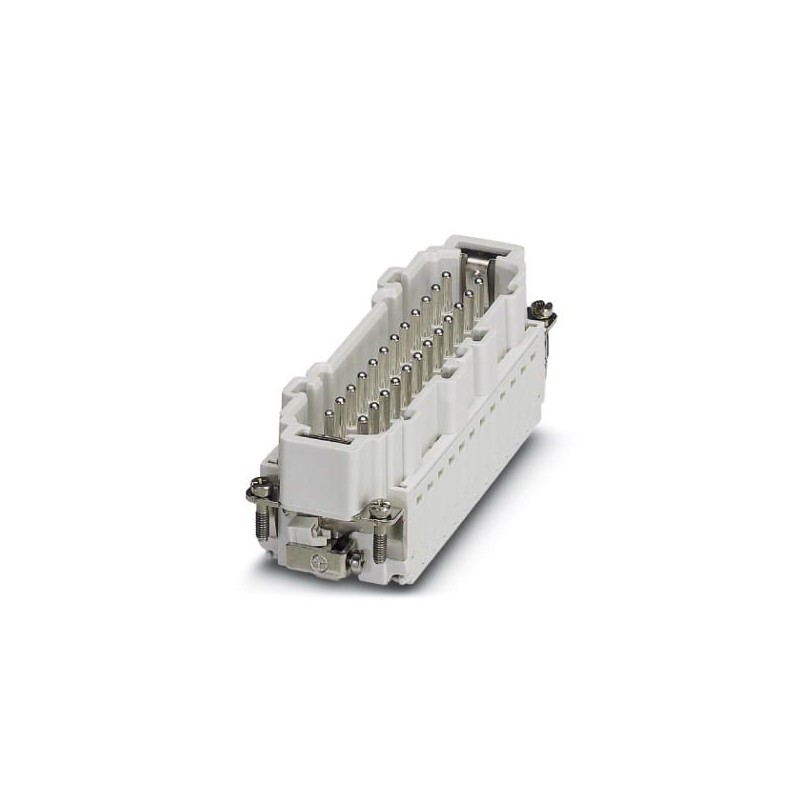

HC-B 24-I-DT-M
1648319
PHOENIX_CONTACT
10
Eléments de contact
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1648319 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 521 (PC-2011) |
GTIN | 4046356092449 |
Poids par pièce (hors emballage) | 0,109 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | CN (Chine) |
Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B24. Détrompage au moyen d'une languette de détrompage CP-HC (1686478). HC-B6.../ HC-B10... pour 2 languettes de détrompage. HC-B16.../ HC-B24...pour 4 languettes de détrompage. Les connecteurs ne doivent être manipulés que hors charge/tension. |
---|---|
Mode de raccordement | Raccordement Push-in |
Degré de pollution | 3 |
Catégorie de surtension | III |
Nombre de pôles | 24+PE |
Cycles d'enfichage | ≥ 500 |
Taille | B24 |
Numérotation des contacts | 1 - 24 |
Section raccordable | 0,5 mm² ... 2,5 mm² |
Section raccordable AWG | 20 ... 14 |
Longueur de gaine à dénuder de chaque fil | 10 mm (13 mm lors de l'utilisation d'embouts) |
Conseils pour le montage | 1) Pour cordon rigide. Des embouts doivent être utilisés pour les conducteurs flexibles : 0,5 mm² ... 2,5 mm² avec / sans collier isolant, longueur : 10 mm. 2) Tournevis SZF0-0,4x2,5 (identique à DIN 5264). |
Instruction pour le montage | Pour boîtier de type B24. Les connecteurs mâles ne doivent être manipulés que hors charge/tension. Détrompage également possible au moyen d'une languette de détrompage CP-HC (1686478). HC-B6../ HC-B10..pour 2 languettes de détrompage. HC-B16../ HC-B24..pour 4 languettes de détrompage. Montage / démontage des fils 0,5 - 0,75 mm² au moyen d'un tournevis. |
Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
---|
Matériau de contact | Alliage de cuivre |
---|---|
Matériau de surface du contact | Ag |
Matériau de porte-contacts | PA |
Tension de référence (III/3) | 500 V |
---|---|
Tension de choc assignée | 6 kV |
Courant de référence | 16 A |
Connexion selon la norme | CSA |
---|---|
Spécifications concernant l'exécution et les essais | DIN EN 61984 |
DIN EN 60664 | |
CEI 60352 | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
