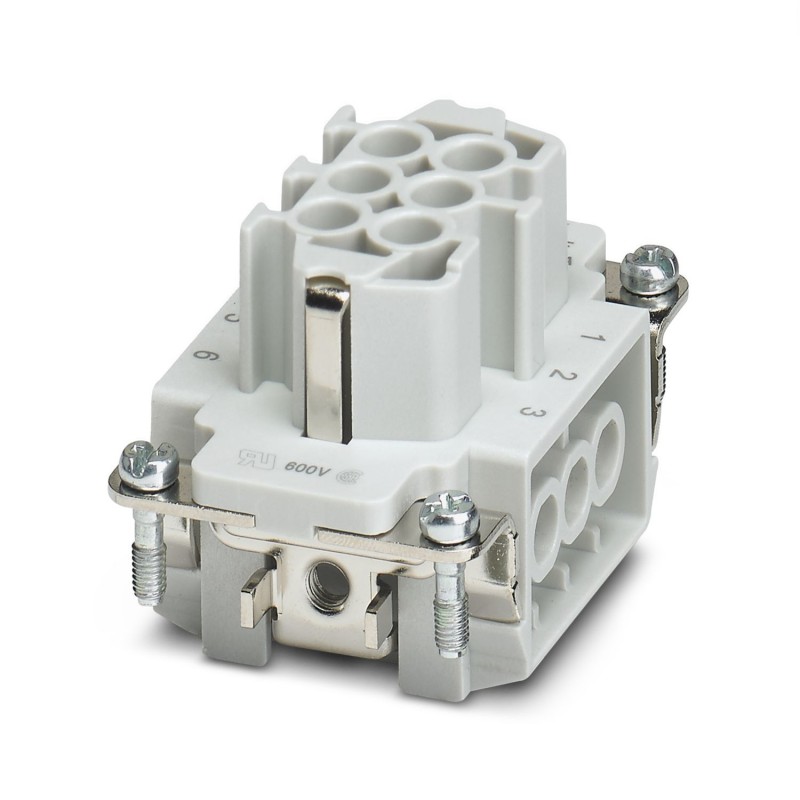

HC-B 6-I-UT-F 1648128 PHOENIX CONTACT Eléments de contact
HC-B 6-I-UT-F
1648128
PHOENIX_CONTACT
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 1648128 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 535 (C-2-2017) |
| GTIN | 4046356092241 |
| Poids par pièce (hors emballage) | 0,049 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B6. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 0,5 Nm ... 0,8 Nm |
| Lame de tournevis | 0,5 x 3,5 mm |
| Nombre de raccordements par pôle | 1 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 6+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | B6 |
| Numérotation des contacts | 1 - 6 |
| Section raccordable | 0,5 mm² ... 2,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 20 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| Courant de référence | 24 A |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1648128-HC-B 6-I-UT-F | 135 Kbytes |
|
