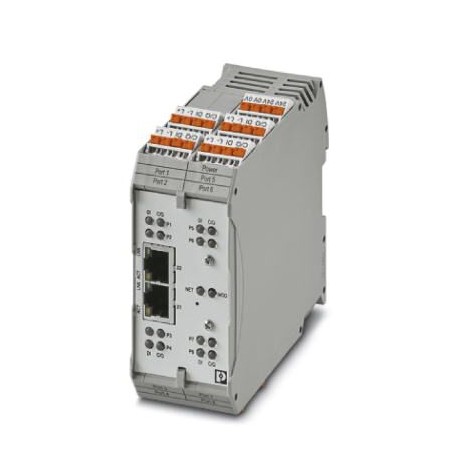

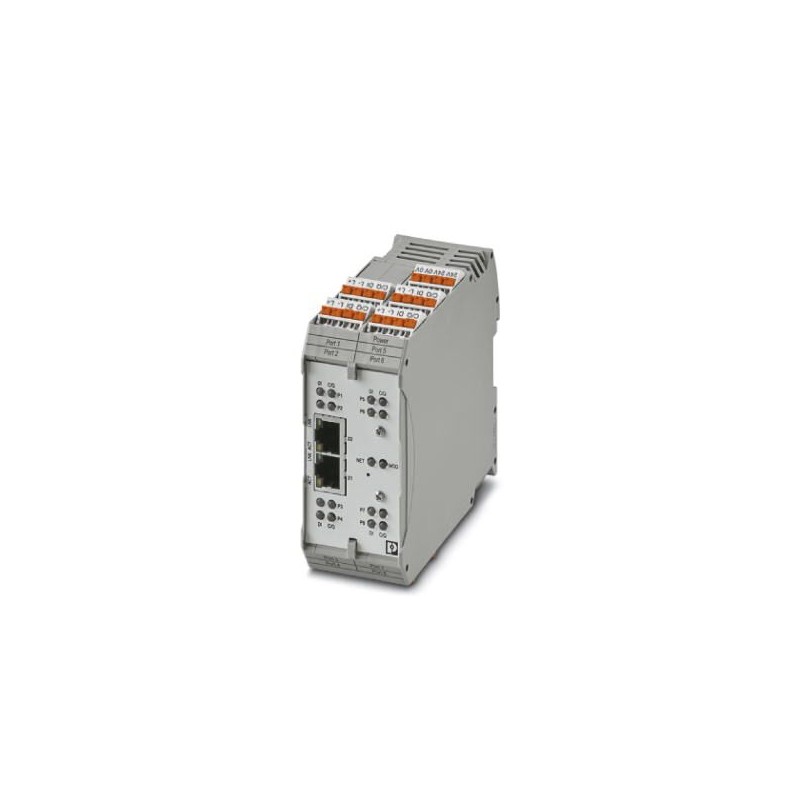

IOL MA8 EIP DI8 1072839 PHOENIX CONTACT Le maître IO-Link à huit canaux permet une configuration confortable..
IOL MA8 EIP DI8
1072839
PHOENIX_CONTACT
Le maître IO-Link à huit canaux permet une configuration confortable des appareils IO-Link au moyen d'une gestion basée sur le web. Prend en charge la connectivité avec EtherNet/IP, MODBUS et OPC UA. Présente huit entrées TOR supplémentaires, des raccordements d'entrée d'alimentation redondants et des blocs de jonction enfichables avec raccordement Push-in.
Le maître IO-Link à huit canaux offre une configuration pratique des appareils IO-Link via une gestion basée sur le Web. Permet la connectivité aux réseaux EtherNet/IP, MODBUS et OPC UA. Il dispose de huit entrées numériques supplémentaires, de connexions d’alimentation d’entrée redondantes, de bornes enfichables avec connexion push-in.
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1072839 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 163 (C-6-2019) |
| GTIN | 4055626766904 |
| Poids par pièce (hors emballage) | 0,366 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Type de raccordement | Technologie Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 10 mm |
Interfaces
| Dénomination | EtherNet/IP™ |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s (avec auto-négociation) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Raccord Push-in / enfichable |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 8 |
| Circuit de protection | Protection contre les surcharges |
| Protection contre les courts-circuits de l'alimentation des capteurs | |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | typ. 3,5 mA |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Fréquence d'entrée | 0,5 kHz |
| Dénomination entrée | Entrées tout-ou-rien |
| Description de l'entrée | Ports IO-Link dans le mode de fonctionnement d'entrées tout-ou-rien (TOR) |
| Type de raccordement | Raccord Push-in / enfichable |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | max. 8 (EN 61131-2 type 1 et 3) |
| Tension d'entrée nominale UIN | 24 V DC |
| Plage de tension d'entrée signal « 0 » | 8 V DC ... 11,5 V DC (pour connecteur mâle C/Q) |
| Plage de tension d'entrée signal « 1 » | 10,5 V DC ... 13 V DC |
| Courant du capteur par câble | max. 200 mA (de L+/L-) |
| Courant cumulé des capteurs | max. 1,6 A (de L+/L-) |
| Dénomination de la protection | Protection contre les surcharges |
| Protection contre les courts-circuits de l'alimentation des capteurs |
Entrées IO-Link
| Nombre de ports | 8 |
|---|---|
| Type de raccordement | Raccord Push-in / enfichable |
| Technique de raccordement | 3 fils |
| Description de l'entrée | Entrées TOR (DI) |
| Type de raccordement | Raccord Push-in / enfichable |
| Tension d'entrée nominale UIN | 24 V DC |
| Plage de tension d'entrée signal « 0 » | 5,2 V DC ... 6,4 V DC |
| Plage de tension d'entrée signal « 1 » | 6,8 V DC ... 8 V DC |
| Courant d'entrée nominal | typ. 3,5 mA |
| Courant du capteur par câble | max. 200 mA (de L+/L-) |
| Courant cumulé des capteurs | max. 1,6 A (de L+/L-) |
| Dénomination de la protection | Protection contre les surcharges |
| Protection contre les courts-circuits de l'alimentation des capteurs |
Sorties TOR
| Courant de sortie maximal par canal | 200 mA |
|---|---|
| Description de la sortie | Ports IO-Link dans le mode de fonctionnement de sorties tout-ou-rien (TOR) |
| Type de raccordement | Raccord Push-in / enfichable |
| Technique de raccordement | 3 fils |
| Nombre de sorties | max. 8 |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 200 mA |
| Courant de sortie maximal par module | 1,6 A |
| Charge nominale ohmique | 4,8 W (120 Ω, à charge nominale) |
| Tension de sortie à l'état hors circuit | max. 1 V |
| Courant de sortie à l'état hors circuit | max. 400 µA |
| Dénomination de la protection | Protection contre les surcharges |
| Protection contre les courts-circuits | |
| Comportement en cas de surcharge | Déconnexion avec redémarrage automatique |
Alimentation des ports IO-Link
| Tension nominale de l'alimentation périphérique | 24 V DC |
|---|---|
| Intensité nominale par interface IO-Link | max. 200 mA (au C/Q) |
| max. 200 mA (au L+/L-) | |
| Dénomination de la protection | Protection contre les surcharges |
| Longueur de câble autorisée | < 20 m |
Généralités
| Matériau du boîtier | Polyamide |
|---|---|
| Type de montage | Profilé |
| Coloris | gris |
| Poids net | 366,5 g |
Isolation galvanique
| Section contrôlée | Alimentation 24 V/Ethernet 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (US) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Ethernet/FE 500 V AC 50 Hz 1 min. | |
| Ethernet/Ethernet 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 1g |
|---|---|
| 15g | |
| réussi |
Classifications
| Caractéristique | Valeur |
|---|---|
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Oui |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45.2 mm |
| Hauteur (EF000040) | 107.74303 mm |
| Profondeur (EF000049) | 113.60072 mm |
