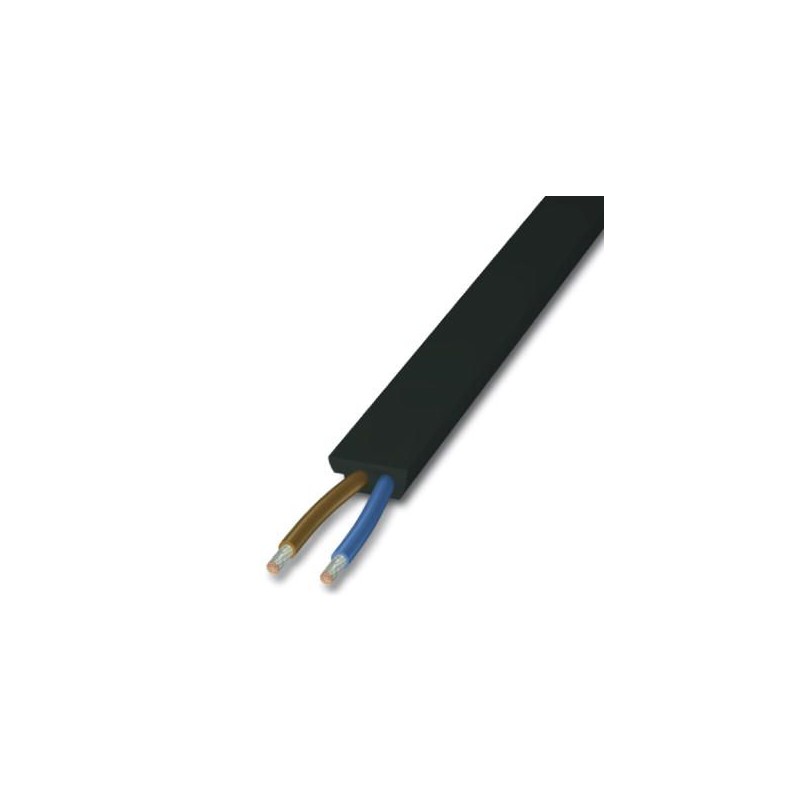

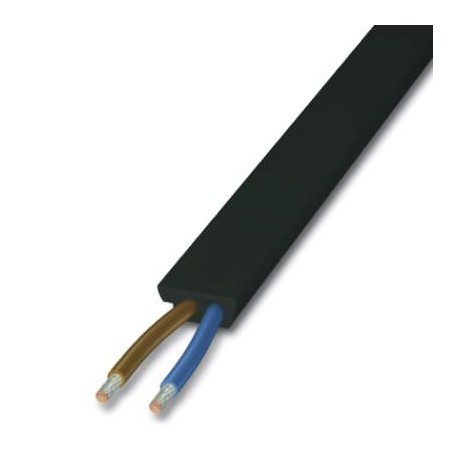

VS-ASI-FC-TPE-UL-BK 100M 1404935 PHOENIX CONTACT Câble plat
VS-ASI-FC-TPE-UL-BK 100M
1404935
PHOENIX_CONTACT
Câble plat
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1404935 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 438 (C-2-2017) |
| GTIN | 4046356339247 |
| Poids par pièce (hors emballage) | 6,453 KGM |
| Numéro du tarif douanier | 85444995 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Nombre de pôles | 2 |
|---|---|
| Blindé | non |
| Type de câble | Câble plat |
| Structure de câble | 2x 1,5 mm² |
| Contrôle chaîne porte-câbles | compatible chaîne porte-câbles |
| Longueur du câble | 100 m |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 105 °C (Pose souple) |
|---|---|
| -40 °C ... 105 °C (Pose fixe) | |
| Température ambiante (montage) | -30 °C ... 105 °C |
| Température ambiante (stockage/transport) | -40 °C ... 105 °C |
Indications concernant les matériaux
| Gaine extérieure, matériau | TPE |
|---|---|
| Gaine extérieure, coloris | noir RAL 9005 |
| Hauteur | 4 mm |
Caractéristiques de ligne
| Type de câble | Câble plat |
|---|---|
| Structure de câble | 2x 1,5 mm² |
| Section du conducteur | 1,5 mm² |
| AWG alimentation en tension | 16 |
| Structure du conducteur alimentation en tension | 84x 0,15 mm |
| Diamètre du fil avec isolant | 2,5 mm |
| Epaisseur isolement | env. 0,5 mm |
| Coloris des fils | marron, bleu |
| Gaine extérieure, coloris | noir RAL 9005 |
| Résistance d'isolement | ≥ 1 MΩ*km |
| Résistance du conducteur | ≤ 13,7 Ω/km |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V |
| Gaine extérieure, matériau | TPE |
| Matériau Isolant du fil | TPE |
| Matériau conducteur | Cordon Cu nu |
| Poids du câble | 64 kg/km |
| Rayon de courbure minimal, pose fixe | ≥ 6 mm (unique) |
| Sens de déplacement | horizontal, par côté large |
| Cycles de flexion max. | 8000000 |
| Rayon de courbure | 75 mm |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Sens de déplacement | vertical, par côté large |
| Cycles de flexion max. | 10000000 |
| Rayon de courbure | 50 mm |
| Propriétés particulières | UL Style 2103 |
| CSA-File LL55255-42 | |
| Résistance à la propagation des flammes | UL 1581, Sec. 1061 (Cable Flame) |
| CEI 60332-1-2 | |
| Absence d'halogène | non |
| Résistance à l'huile | UL 1581, Sec. 480 (60 °C) |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -30 °C ... 105 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127060106eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027062002eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027062002eCl@ss 9.027062002
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404935-VS-ASI-FC-TPE-UL-BK 100M | 99 Kbytes |
|
