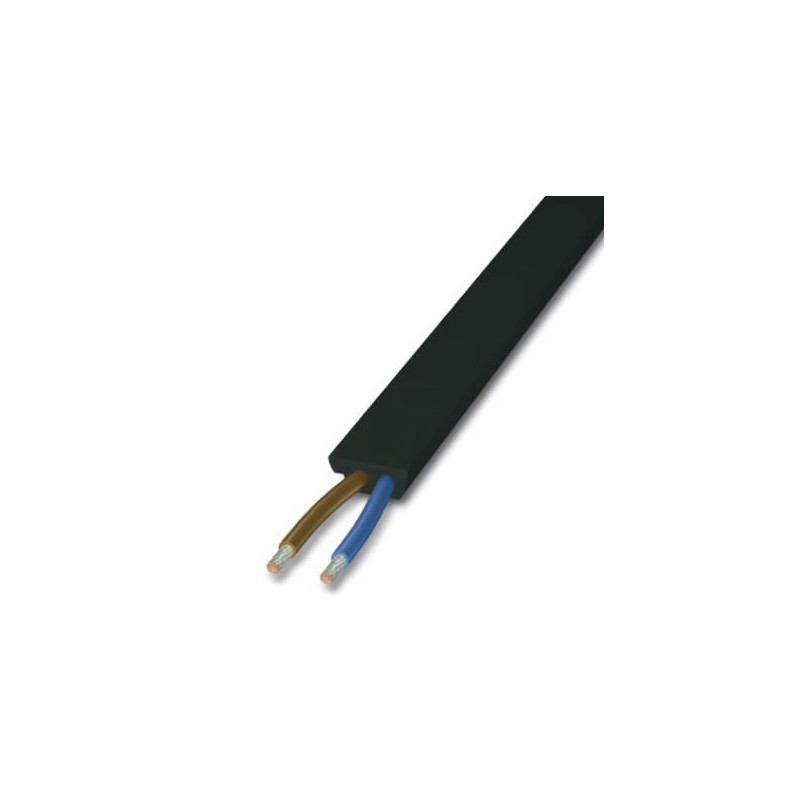

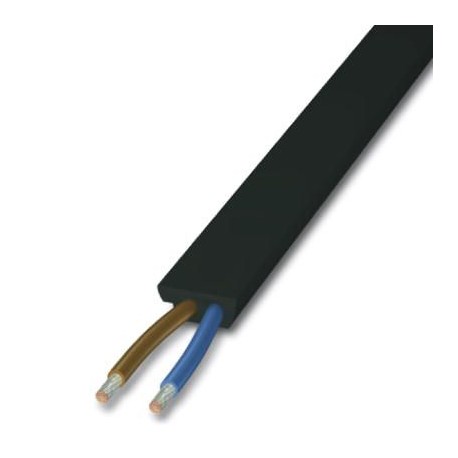

VS-ASI-FC-PVC-UL-BK 100M 1404919 PHOENIX CONTACT Câble plat
VS-ASI-FC-PVC-UL-BK 100M
1404919
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble plat
AS-Interface Câble plat en PVC avec UL en noir, pour alimentation supplémentaire, 2 x 1,5 mm², bobine de 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1404919 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 438 (C-2-2017) |
| GTIN | 4046356327640 |
| Poids par pièce (hors emballage) | 0,222 KGM |
| Numéro du tarif douanier | 85444995 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Nombre de pôles | 2 |
|---|---|
| Blindé | non |
| Type de câble | Câble plat |
| Structure de câble | 2x 1,5 mm² |
| Longueur du câble | 100 m |
Conditions d'environnement
| Température ambiante (fonctionnement) | |
|---|---|
| -20 °C ... 90 °C (Pose souple) | |
| -30 °C ... 90 °C (Pose fixe) | |
| Température ambiante (montage) | -20 °C ... 90 °C |
| Température ambiante (stockage/transport) | -30 °C ... 90 °C |
Indications concernant les matériaux
| Gaine extérieure, matériau | PVC |
|---|---|
| Gaine extérieure, coloris | noir RAL 9005 |
| Hauteur | 4 mm |
Caractéristiques de ligne
| Type de câble | Câble plat |
|---|---|
| Structure de câble | 2x 1,5 mm² |
| Section du conducteur | 1,5 mm² |
| AWG alimentation en tension | 16 |
| Structure du conducteur alimentation en tension | 84x 0,15 mm |
| Diamètre du fil avec isolant | 2,5 mm |
| Epaisseur isolement | env. 0,5 mm |
| Coloris des fils | marron, bleu |
| Gaine extérieure, coloris | noir RAL 9005 |
| Résistance d'isolement | ≥ 1 MΩ*km |
| Résistance du conducteur | ≤ 13,7 Ω/km |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | TPE |
| Matériau conducteur | Cordon Cu nu |
| Poids du câble | 73 kg/km |
| Rayon de courbure minimal, pose fixe | ≥ 6 mm (unique) |
| Sens de déplacement | horizontal, par côté large |
| Cycles de flexion max. | 8000000 |
| Rayon de courbure | 75 mm |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Sens de déplacement | vertical, par côté large |
| Cycles de flexion max. | 10000000 |
| Rayon de courbure | 50 mm |
| Propriétés particulières | UL type CL2 accord. to UL 13 and NEC Article 725 |
| UL type CMG accord. to UL 444 and NEC Article 800 | |
| Résistance à la propagation des flammes | UL 1581, Sec. 1061 (Cable Flame) |
| UL 1581, Sec. 1060 (FT-1) | |
| UL 1685 (CSA FT 4) | |
| CEI 60332-1-2 | |
| Absence d'halogène | non |
| Résistance à l'huile | UL 1581, Sec. 480 (60 °C) |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -30 °C ... 90 °C (câble, pose fixe) |
| -20 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127060106eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027062002eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027062002eCl@ss 9.027062002
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 2.5 mm |
| Section nominale du conducteur (EF000060) | 1.5 mm² |
| Classe du conducteur (EF001632) | Kl.6 = fil extra-fin |
| Nombre de conducteurs (EF001792) | 2 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | PE |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | PVC |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 6 mm |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Température extérieure admissible du câble, fixe (EF001686) | -30 °C |
| Catégorie (EF001619) | Autre |
