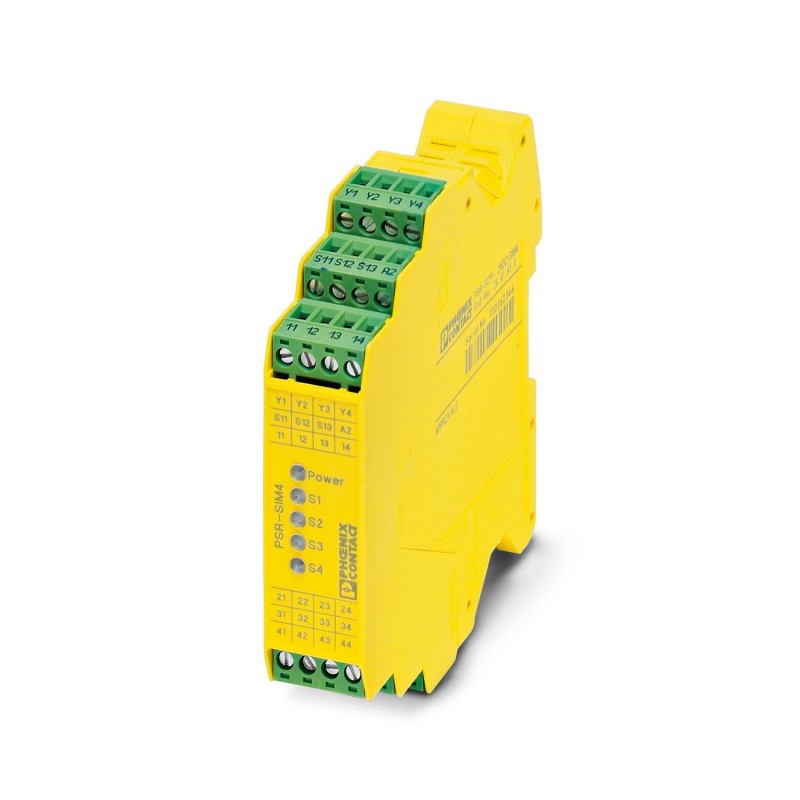

PSR-SPP- 24DC/SIM4 2981949 PHOENIX CONTACT Relais de sécurité
PSR-SPP-24DC/SIM4
2981949
PHOENIX_CONTACT
Relais de sécurité
Module d’interface pour le raccordement de divers capteurs ou interrupteurs de sécurité avec contacts NO/NF au relais de sécurité PSR-SDC4, bloc de connexion enfichable enfichable
Module interface pour le raccordement de plusieurs capteurs ou commutateurs de sécurité avec contacts NO/NF au niveau du relais de sécurité PSR-SDC4, bloc de jonction Push-in enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Type de produit | Module d'interface |
| Gamme de produits | PSRclassic |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Courant max. admissible | 100 mA (par sortie de signalisation) |
| Courant total max. admissible | 100 mA (Sorties de signalisation) |
| Durée d'enclenchement | 100 % ED |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Tension d'isolement assignée | 50 V DC |
| Tension de tenue aux chocs assignée / isolation | 0,8 kV |
| Tension nominale d'entrée UN | 24 V DC (De PSR) |
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Tension nominale d'entrée UN | 24 V DC (De PSR) |
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Affichage d'état | LED verte |
| Présence d'un affichage d'état | Oui |
| Largeur | 22,5 mm |
| Hauteur | 117 mm |
| Profondeur | 106 mm |
| Matériau du boîtier | Polyamide |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Hauteur d'utilisation | max. 2000 m (au-d. du niveau de la mer) |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Normes/Prescriptions | DIN EN 50178 |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Non |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 117 mm |
| Profondeur (EF000049) | 106 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981949-PSR-SPP- 24DC/SIM4 | 305 Kbytes |
|
