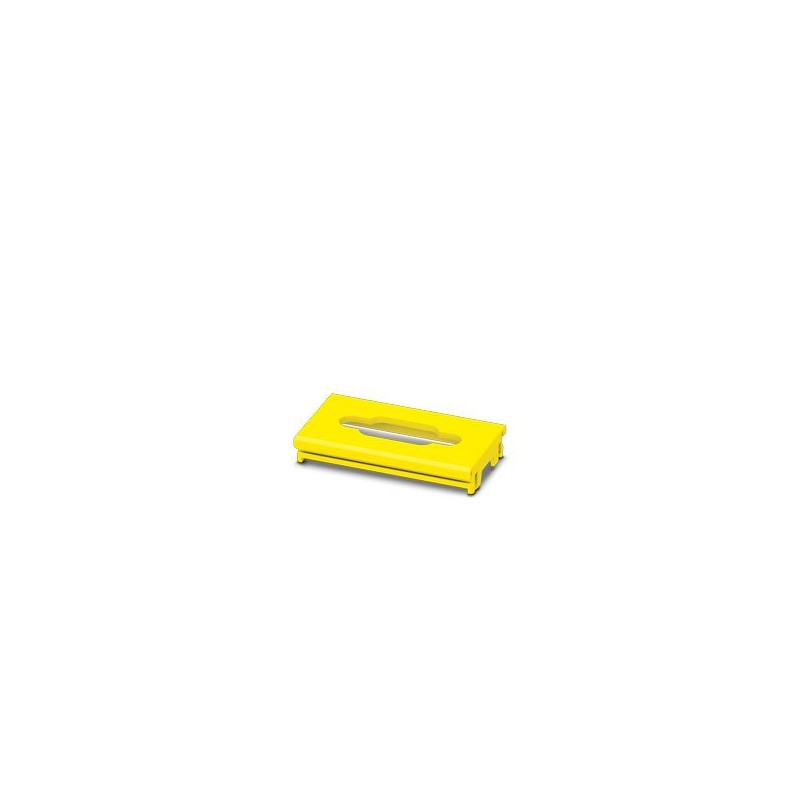

ICS25-F45D9-1018 1287374 PHOENIX CONTACT Boîtier de rail, fiche ICS, avec section ouverte D-SUB 9, largeur :..
ICS25-F45D9-1018
1287374
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Boîtier de rail, fiche ICS, avec section ouverte D-SUB 9, largeur : 25 mm, hauteur : 7,25 mm, profondeur : 44,9 mm, couleur : jaune (similaire RAL 1018)
Caisson de rail, capuchon ICS, à section ouverte D-SUB 9, largeur: 25 mm, hauteur: 7,25 mm, profondeur: 44,9 mm, couleur: jaune (1018)
Boîtier électronique sur rail DIN, Caches ICS, avec découpe fonctionnelle D-SUB 9, largeur: 25 mm, hauteur: 7,25 mm, profondeur: 44,9 mm, coloris: jaune (1018)
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Boîtier de raccordement |
| Gamme de produits | ICS25 |
| Version | Caches ICS, avec découpe fonctionnelle D-SUB 9 |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Ouverture de ventilation disponible | non |
| Série de boîtiers | ICS |
| Section du conducteur AWG | (conversion selon CEI) |
| Dessin coté |  |
| Largeur | 25 mm |
| Hauteur | 7,25 mm |
| Profondeur | 44,9 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Coloris | jaune (1018) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 600 |
| Qualité de surface | non traité |
| Matériau du boîtier | Polyamide |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Contrôle des matériaux susceptibles de nuire à l'adhésion de la laque | |
| Spécification de contrôle | VDMA 24364:2018-05 |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 2 |
| Type de fixation de circuits imprimés | Insertion |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Insertion |
| Type de reconditionnement | Sachet refermable |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Ouvert |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Jaune |
| Numéro RAL (EF000116) | 1018 |
