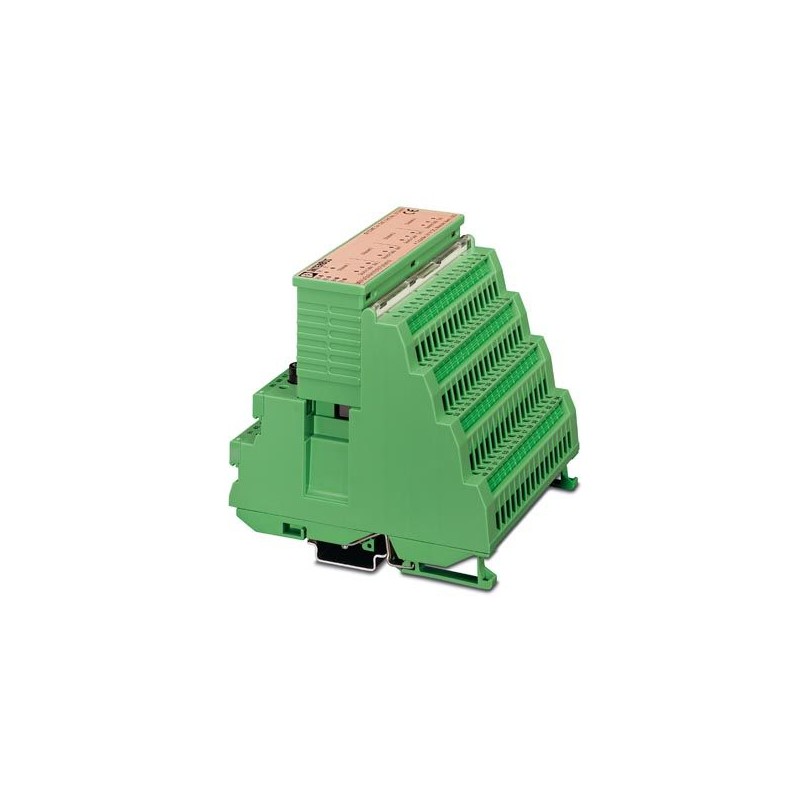

IB ST 24 CNT 2750400 PHOENIX CONTACT Module fonction
IB ST 24 CNT
2750400
PHOENIX_CONTACT
Module fonction
Module compteur INTERBUS-ST, 4 entrées de compteur, niveau de signal 24 V ou 5 V DC, type de protection IP20, composé de : Partie de bornes avec raccord à vis et électronique modulaire
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2750400 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4017918120122 |
| Poids par pièce (hors emballage) | 0,660 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Interfaces
| Interface | Bus local ST |
|---|---|
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Alimentation
| Tension logique UL | 9 V DC (Ul, à partir du bus local ST) |
|---|---|
| Courant max. absorbé | 220 mA (à partir du bus local) |
| Courant absorbé typique | 200 mA (à partir du bus local) |
| 4 A (maximum, sur Us) | |
| Tension périphérique | 24 V DC (Us) |
| Ondulation | ± 1,2 V 5 % |
| Plage de tension périphérique | 20 V ... 30 V |
Séparation des potentiels
| Section contrôlée | Bus/sorties 500 V AC 50 Hz 1 min. |
|---|---|
| Bus/entrées 500 V AC 50 Hz 1 min. | |
| Bus / Câble de protection 500 V AC 50 Hz 1 min. | |
| Tension périphérique/conducteur de protection 500 V AC 50 Hz 1 min. |
Entrée compteur
| Nombre d'entrées | 4 |
|---|---|
| Mode de fonctionnement | Comptage d'évén., mesure de fréquences/durées |
| Fréquence d'entrée | 90 kHz (maximum 300 kHz) |
| Tension d'entrée | 5 V DC |
| 24 V DC | |
| Courant d'entrée | 11 mA (typique, entrée 24 V DC) |
| 8 mA (typique, entrée 5 V DC) |
Sorties
| Nombre de sorties | 4 |
|---|---|
| Technique de raccordement | 2 fils |
| Tension de sortie | US- 0,5 V DC = UOut LED= US |
| Courant de sortie | 500 mA (par sortie, jusqu'à 300 Hz) |
| 250 mA (par sortie, jusqu'à 10 kHz) | |
| 500 mA (par capteur) |
Généralités
| Poids | 660 g |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
| Caractéristiques de raccordement | Raccordement vissé 0,2 mm² 2,5 mm² 0,2 mm² 2,5 mm² 24 12 8 mm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250304eCl@ss 4.127250304eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
