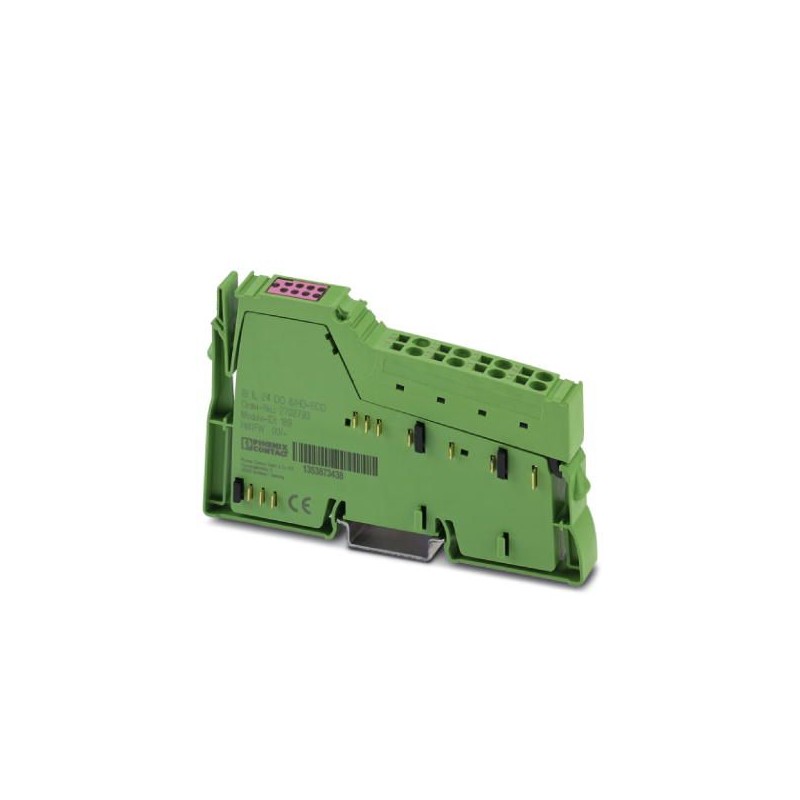

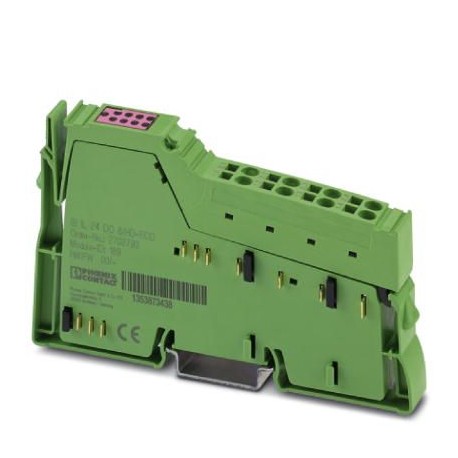

IB IL 24 DO 8/HD-ECO 2702793 PHOENIX CONTACT Module Inline Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IB IL 24 DO 8/HD-ECO 2702793 PHOENIX CONTACT Module Inline

IB IL 24 DO 8/HD-ECO

2702793

PHOENIX_CONTACT

Module Inline

En ligne, Module de sortie numérique, Sorties numériques :8, 24 VDC, Technique de connexion :1 conducteur, Vitesse de transmission sur le bus local :500 kBit/s, indice de protection : IP20, Connecteur en ligne inclus

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $112.84
Prix unitaire: $112.84
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2702793
Unité de conditionnement1 pcs
Page cataloguePage 141 (C-6-2017)
GTIN4055626355030
Poids par pièce (hors emballage)0,085 KGM
Numéro du tarif douanier85389099
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Dessin coté
Largeur12,2 mm
Hauteur119,8 mm
Profondeur71,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)0 °C ... 55 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (service)10 % ... 95 % (selon DIN EN 61131-2)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (selon DIN EN 61131-2)
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20

Caractéristiques de raccordement

DénominationConnecteurs Inline
Type de raccordementRaccordement à ressort
Section de conducteur rigide min.0,08 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,08 mm²
Section de conducteur souple max.1,5 mm²
Section du conducteur AWG min.28
Section du conducteur AWG max.16
Longueur à dénuder8 mm

Généralités

Type de montageProfilé
Poids net85,28 g
Indication de poidsavec connecteur
Diagnostic messagesCourt-circuit / surcharge des sorties tout-ou-rien Message d'erreur dans le mot de diagnostic (bus) ainsi que signalisation (2 Hz) par l'intermédiaire de la LED (D) sur le module

Interfaces

DénominationBus local Inline
Nombre de voies2
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s

Potentiels Inline

DénominationAlimentation de la logique (UL)
Tension d'alimentation7,5 V DC (par des répartiteurs de potentiel)
Courant absorbémax. 45 mA
Consommation de puissancemax. 0,62 W
DénominationAlimentation du circuit de segments (US)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbémax. 4 A
0 A

Sorties TOR

Dénomination sortieSorties TOR
Type de raccordementRaccordement à ressort
Technique de raccordementA 1 fil
Nombre de sorties8
Dénomination de la protectionProtection des sorties contre les surcharges et les courts-circuits
Tension de sortie24 V DC (US- 1 V)
Tension de sortie nominale24 V DC
Courant de sortie maximal par canal500 mA
Courant de sortie maximal par module4 A
Charge nominale inductive12 VA (1,2 H, 50 Ω)
Charge nominale lampes12 W
Charge nominale ohmique12 W (48 Ω)

Isolation galvanique

Section contrôléeAlimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) 500 V AC 50 Hz 1 min.
Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min.
Alimentation 24 V (périphérie) / terre fonctionnelle 500 V AC 50 Hz 1 min.

Normes et spécifications

Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications


ETIM for 2702793 Commande industrielle API (EC001599)
Caractéristique Valeur
Tension d'alimentation CC (EF007534) 19.2 V
Type de tension d'alimentation (EF002991) CC
Nombre d'entrées numériques (EF001992) 0
Nombre de sorties numériques (EF001993) 8
Entrées numériques configurables (EF008516) Non
Sorties numériques configurables (EF008520) Non
Type de tension d'entrée (EF003033) CC
Type de sortie numérique (EF003601) Autre
Courant de sortie (EF003202) 0.5 A
Tension admissible à la sortie (EF007553) 24 V
Protection contre les courts-circuits, sorties disponibles (EF003203) Oui
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'autres interfaces matérielles (EF003027) 0
Avec interface optique (EF003028) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Oui
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Composants système (EF004118) Oui
Classe de protection (IP) (EF005474) IP20
Temps de retard en cas de changement de signal (EF002382) 0 ms
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Oui
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 12.15 mm
Hauteur (EF000040) 120.110773 mm
Profondeur (EF000049) 70.430346 mm
