HC-B 6-TMB-100/O1STM25S-STA 1604269 PHOENIX CONTACT Boîtiers
HC-B 6-TMB-100/O1STM25S-STA
1604269
PHOENIX_CONTACT
10
Boîtiers

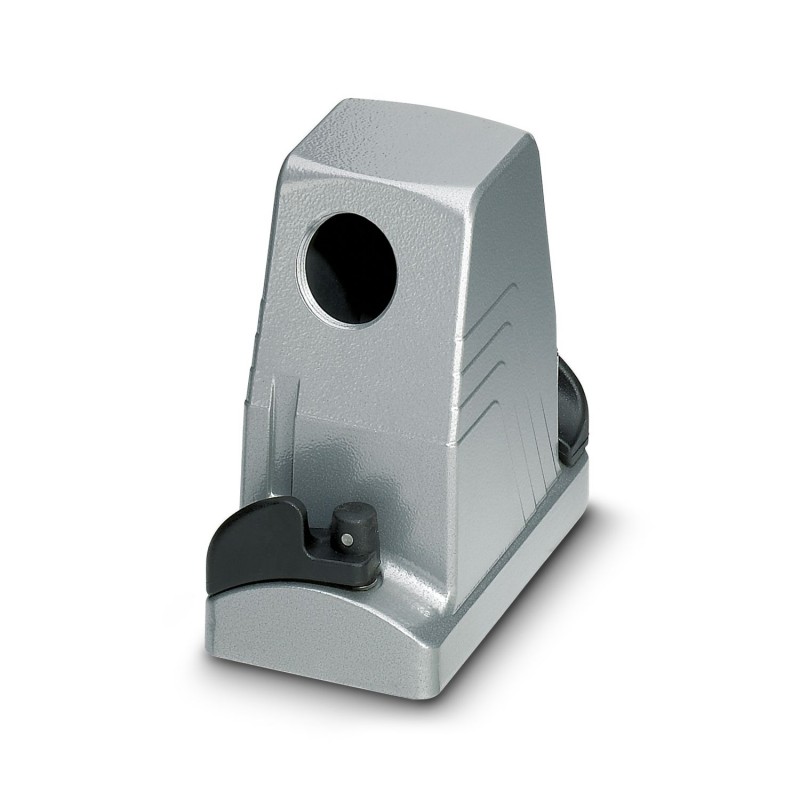

HEAVYCON ADVANCE avec revêtement en poudre standard, boîtier d’antenne B6, avec verrouillage à baïonnette, hauteur 100 mm, avec filetage 1xM25, sortie de câble latérale
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | pour éléments de contact HC-B6, BB10, DD24, M |
| Type de produit | Boîtier avec verrouillage à baïonnette |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | B6 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M25 |
| Blindé | non |
| Sortie du câble | latérale |
| Raccordement à filetage Pg | sans |
| Dessin coté |  |
| Largeur | 57 mm |
| Hauteur | 100 mm |
| Longueur | 92 mm |
| Dimensions de montage | |
| Largeur découpe de montage | 35 mm |
| Longueur découpe de montage | 52 mm |
| Matériau du joint | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau de l'étrier de verrouillage | Acier inox, surface de prise : PA-GF |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M25 |
| Type de verrouillage | Vis |
| Instructions de montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 92 mm |
| Finition du boîtier (EF006980) | Boîtier de prise |
| Matériau du boîtier (EF001596) | Aluminium |
| Revêtement du boîtier (EF001601) | Revêtu par poudre |
| Couleur du boîtier (EF000136) | Gris |
| Disposition de l'entrée de câble (EF008218) | Latéral |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 1 |
| Type de verrouillage (EF000208) | Baïonnette |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP65 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1604269-HC-B 6-TMB-100/O1STM25S-STA | 103 Kbytes |
|
