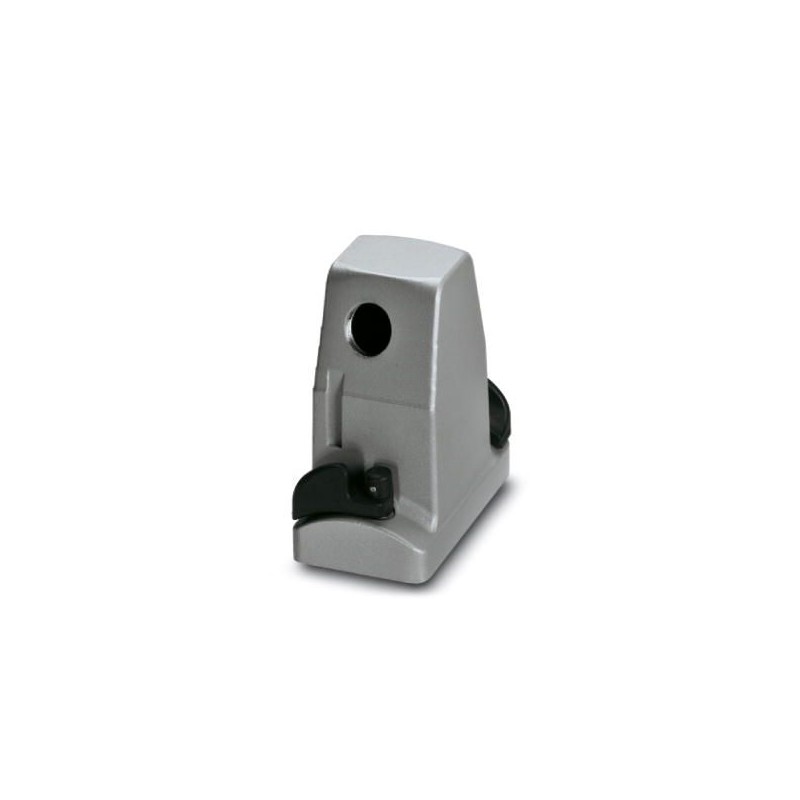

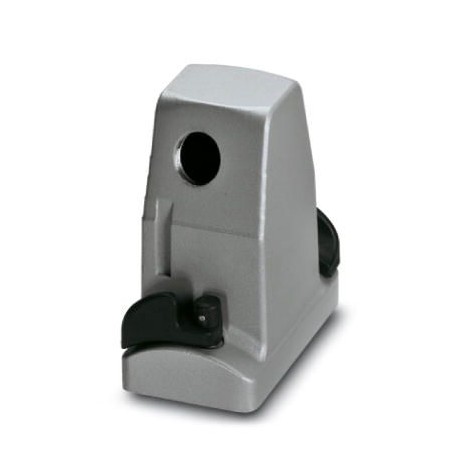

HC-B 6-TMB-100/O1STM25S-EMV 1604243 PHOENIX CONTACT Boîtier CEM
HC-B 6-TMB-100/O1STM25S-EMV
1604243
PHOENIX_CONTACT
10
Boîtier CEM
HEAVYCON ADVANCE EMV B6 Boîtier d’antenne, à baïonnette, hauteur 100 mm, avec filetage 1xM25, avec sortie de câble latérale
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1604243 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 478 (PC-2009) |
| GTIN | 4017918947927 |
| Poids par pièce (hors emballage) | 0,307 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 100 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 92 mm |
| Longueur découpe de montage | 52 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour éléments de contact HC-B6, BB10, DD24, M |
|---|---|
| Taille | B6 |
| Type de boîtier | Capot passe-câble |
| Coloris | gris |
| Mode de verrouillage | Verrouillage à baïonnette |
| Nombre de sorties de câble | 1 |
| Sortie du câble | latérale |
| Type de presse-étoupe | 1x M25 |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement en poudre |
| Matériau du joint | NBR, conducteur |
| Matériau de surface de prise verrouillage | PA-GF |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Il convient d'éliminer le revêtement par pulvérisation isolant éventuellement présent sur la paroi de l'armoire électrique dans la zone du joint d'étanchéité profilé, afin d'obtenir une efficacité de blindage optimale. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 92 mm |
| Finition du boîtier (EF006980) | Boîtier de prise |
| Matériau du boîtier (EF001596) | Aluminium |
| Revêtement du boîtier (EF001601) | Revêtu par poudre |
| Couleur du boîtier (EF000136) | Gris |
| Disposition de l'entrée de câble (EF008218) | Latéral |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 1 |
| Type de verrouillage (EF000208) | Baïonnette |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP65 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1604243-HC-B 6-TMB-100/O1STM25S-EMV | 104 Kbytes |
|
