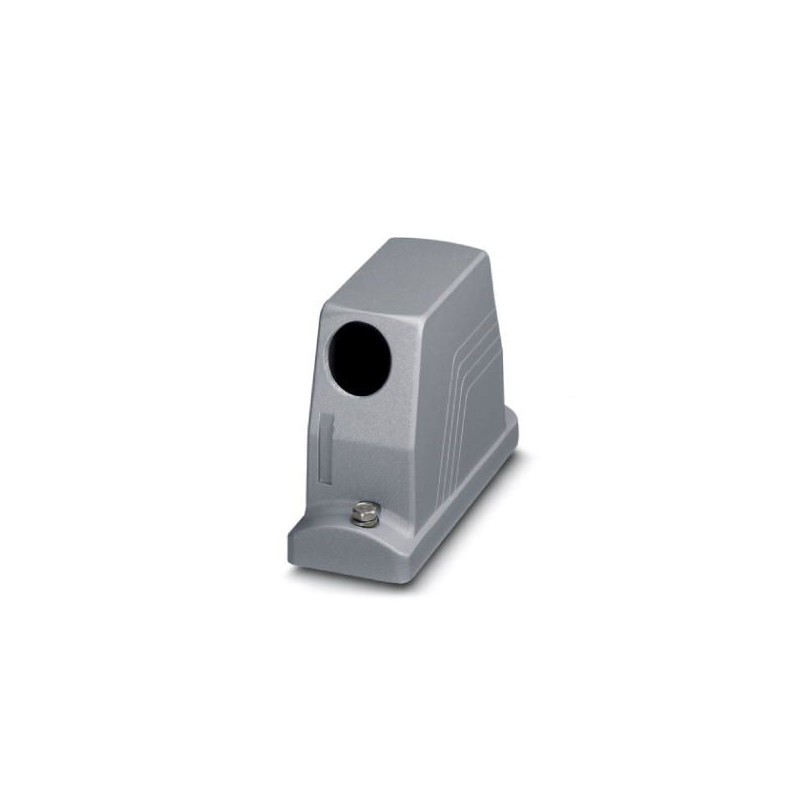

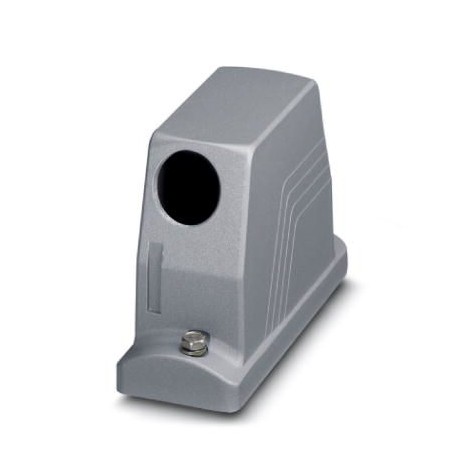

HC-B 24-TMS-100/O1STM32S-EMV 1690383 PHOENIX CONTACT Boîtier CEM
HC-B 24-TMS-100/O1STM32S-EMV
1690383
PHOENIX_CONTACT
10
Boîtier CEM
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1690383 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 479 (PC-2009) |
| GTIN | 4017918822538 |
| Poids par pièce (hors emballage) | 0,451 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K | |
| Type de protection du boîtier (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| NEMA 250 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour eléments de contact HC-B24, BB46, D64, DD108, HV10/16, M |
|---|---|
| Taille | B24 |
| Type de boîtier | Capot passe-câble |
| Mode de verrouillage | Verrouillage à vis |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Vis de fixation | M6 |
| Sortie du câble | latérale |
| Type de presse-étoupe | 1x M32 |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | revêtement blindé, argent |
| Matériau du joint | NBR, conducteur |
| Verrouillage de matériau | Acier inoxydable |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Pour obtenir un blindage optimal, éliminer le revêtement isolant pulvérisé sur la paroi de l'armoire éventuellement présent dans la zone du joint d'étanchéité profilé. Couple de serrage de la vis de verrouillage : 3 Nm. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027371205eCl@ss 5.127371205eCl@ss 6.027371205eCl@ss 7.027371205eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-1690383-HC-B 24-TMS-100/O1STM32S-EMV | 104 Kbytes |
 |
