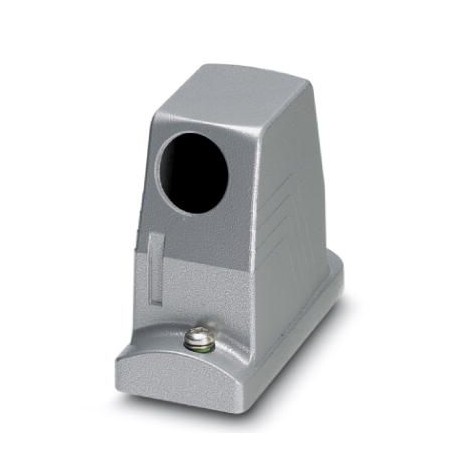

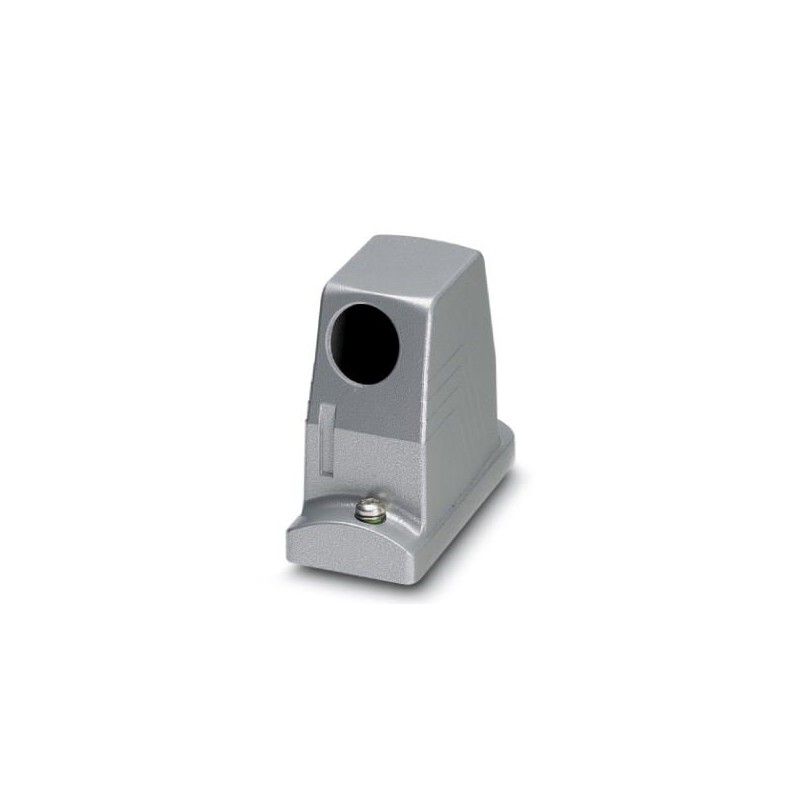

HC-B 16-TMS-100/O1STM32S-STA 1690244 PHOENIX CONTACT Boîtiers
HC-B 16-TMS-100/O1STM32S-STA
1690244
PHOENIX_CONTACT
10
Boîtiers
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1690244 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 506 (C-4-2013) |
| GTIN | 4017918822255 |
| Poids par pièce (hors emballage) | 0,348 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 100 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 126 mm |
| Longueur découpe de montage | 86 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K | |
| Type de protection du boîtier (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour eléments de contact HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
|---|---|
| Taille | B16 |
| Type de boîtier | Capot passe-câble |
| Mode de verrouillage | Verrouillage à vis |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Vis de fixation | M6 |
| Nombre de sorties de câble | 1 |
| Sortie du câble | latérale |
| Raccordement vissé | sans |
| Type de presse-étoupe | 1x M32 |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau du joint | NBR |
| Verrouillage de matériau | Acier inoxydable |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Couple de serrage de la vis de verrouillage 3 Nm. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027371205eCl@ss 5.127371205eCl@ss 6.027371205eCl@ss 7.027371205eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-1690244-HC-B 16-TMS-100/O1STM32S-STA | 104 Kbytes |
 |
