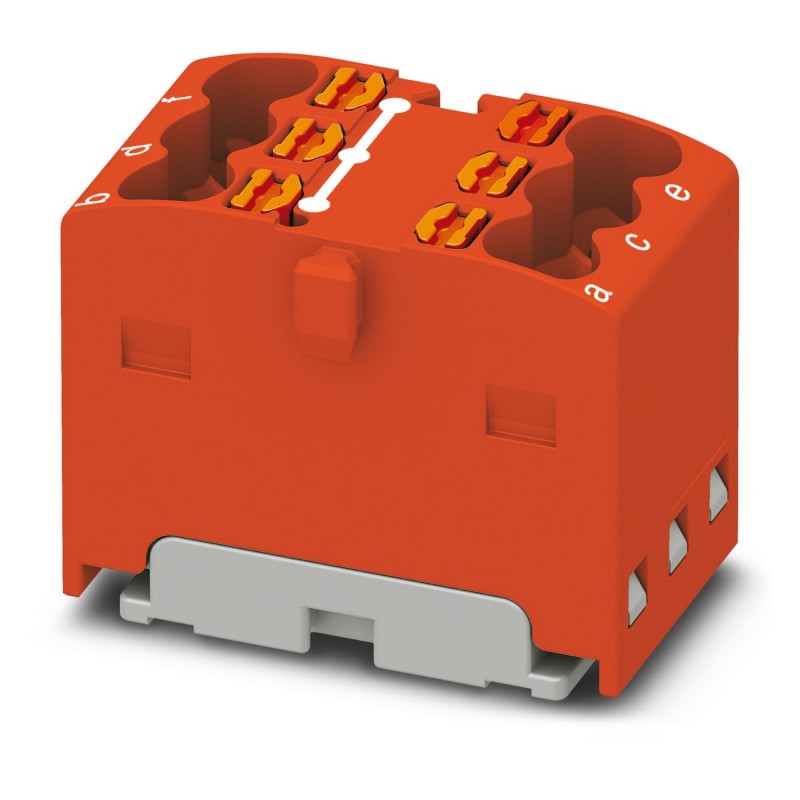

PTFIX 6X1,5 RD 3002765 PHOENIX CONTACT Bloc distributeur
PTFIX 6X1,5 RD
3002765
PHOENIX_CONTACT
20
Bloc distributeur
Bloc de distribution, ponté intérieurement, tension nominale : 450 V, courant assigné : 17,5 A, nombre de connexions : 6, type de connexion : raccord enfichable, section : 0,14 mm² - 2,5 mm², classe de montage : adaptateur de rail de verrouillage, montage direct avec une bride, antenne, couleur : rouge
Bloc distributeur, pontage interne, tension nominale: 450 V, intensité nominale: 17,5 A, nombre de connexions: 6, type de raccordement: Raccordement Push-in, section : 0,14 mm2 - 2,5 mm2, type de montage: encliquetage sur l'adaptateur de profilé, Montage direct avec bride, Volant, coloris: rouge
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | les blocs peuvent être pontés les uns avec les autres par l'orifice du conducteur, ponts enfichables correspondants, voir accessoires |
| Type de produit | Bloc distributeur |
| Nombre de connexions | 6 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,56 W |
| Nombre de raccordements par étage | 6 |
| Section nominale | 1,5 mm² |
| Section assignée AWG | 14 |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A1 / B1 |
| Connexion selon la norme | CEI 60998-2-2 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 16 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Int. nom. | 17,5 A |
| Courant de charge maximal | 22 A |
| Courant cumulé maximal | 26 A |
| Tension nominale | 450 V |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,34 mm² ... 2,5 mm² |
| Section de conducteur rigide [AWG] | 26 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Largeur | 12,5 mm |
| Hauteur | 21,6 mm |
| Profondeur | 17,7 mm |
| Couleur | rouge (RAL 3001) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35/NS 15 |
| Résultat | Essai réussi |
| Remarque | En cas de juxtaposition de plusieurs blocs, il est recommandé de placer un adaptateur de rail DIN sous le point de connexion ou un élément de bride entre les blocs. |
| Pour les versions avec 6 ou 7 raccordements, il suffit de mettre un adaptateur de rail DIN au centre de chaque bloc, et des éléments de bride tous les deux blocs. | |
| En cas d'utilisation d'un adaptateur de rail DIN PTFIX-NS35, un bloc juxtaposé ne doit dépasser que de la moitié au maximum. | |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60998-2-2 |
| Type de montage | encliquetage sur l'adaptateur de profilé |
| Montage direct avec bride | |
| Volant |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 17.5 A |
| Tension assignée (EF000228) | 450 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 6 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 21.6 mm |
| Profondeur (EF000049) | 17.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Rouge |
| Étages reliés à l'intérieur (EF002661) | Oui |
