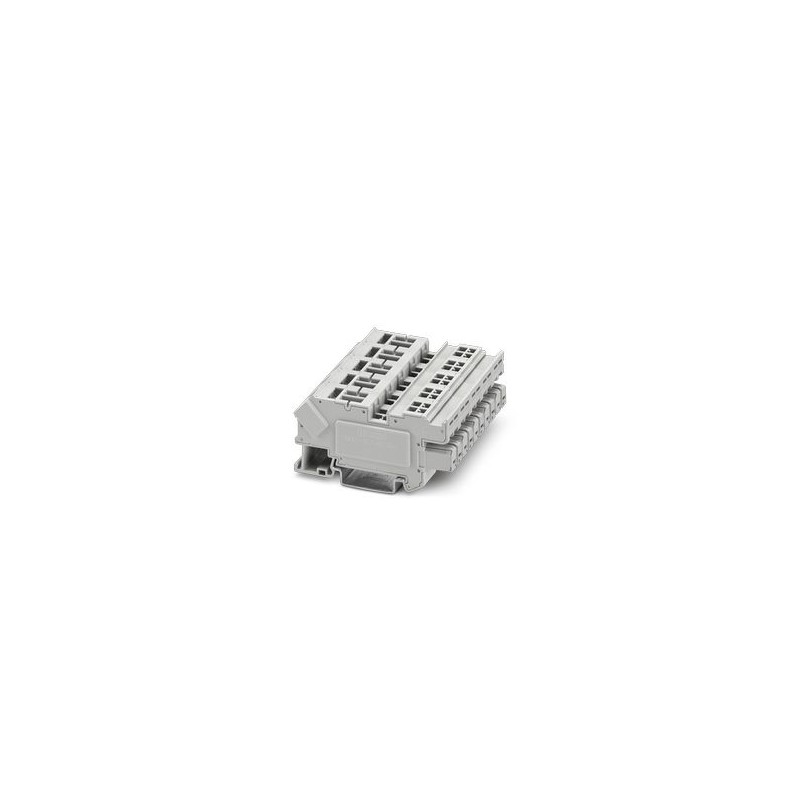

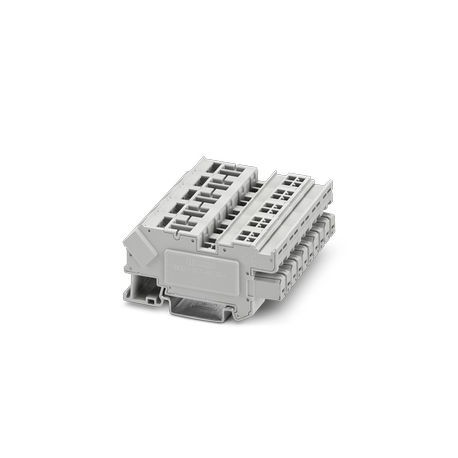

HCC 4-CLT-NS35 SET 1279180 PHOENIX CONTACT Elément de base de protection contre les surtensions, pour protec..
HCC 4-CLT-NS35 SET
1279180
PHOENIX_CONTACT
50
Elément de base de protection contre les surtensions, pour protection contre les surtensions CLIXTRAB, adapté à la série HCC 4, Tension nominale : 400 V, Classe de montage : NS 35/7.5, NS 35/15, Couleur : Gris
Elément de base de protection contre les surtensions CLIXTRAB, pour la protection contre les surtensions adapté à la série HCC 4, tension nominale : 400 V, type de montage : NS 35/7,5, NS 35/15, couleur : gris
Systèmes de distribution d'énergie / Commutateurs > Support d'enfichage pour compteur
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Remarques générales | pour protection contre les surtensions CLIXTRAB adapté à la série HCC 4 |
| Remarques générales | |
| note | L’utilisation de fiches de protection contre les surtensions réduit le courant de charge du bornier (voir les caractéristiques techniques des fiches de protection contre les surtensions CLT). |
| Type de produit | Pince traversante |
| Non. de pôles | 10 |
| Nombre de connexions | 10 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 2 |
| Dimensionnement de la tension d’impulsion | 4 kV |
| Nombre de connexions par plan | 10 |
| Connexion conforme aux normes | CEI 61984 |
| Tension nominale | 400 V |
| Largeur | 72,6 millimètre |
| hauteur | 75,9 millimètre |
| profondeur | 35,3 millimètre |
| Couleur | gris |
| Classe de combustibilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Le |
| Matériau d’isolation | PAPA |
| Insert en matériau d’isolation statique à froid | -60 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Excédé |
| NFPA 130 (ASTM E 662) Densité optique spécifique des fumées | Excédé |
| Toxicité des fumées NFPA 130 (SMP 800C) | Excédé |
| Vibrations/bruit à large bande | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2018-05 |
| Spectre | Vérification de la durée de vie électrique Catégorie 1, Classe B, Monté sur la carrosserie |
| fréquence | F1= 5 Hz a f2= 150 Hz |
| Niveau de TSA | 0,964 (m/s²)²/Hz |
| Accélération | 0,58 g |
| Durée de l’essai par essieu | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Choc | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2018-05 |
| Forme de choc | Semi-sinusoïdale |
| Accélération | 5g |
| Durée du choc | 30 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -60 °C (pour la température maximale de fonctionnement, voir courbe de déclassement) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (activation) | -5 °C ... 70 °C |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion conforme aux normes | CEI 61984 |
| Type de montage | NS 35/7.5 |
| NS 35/15 |
