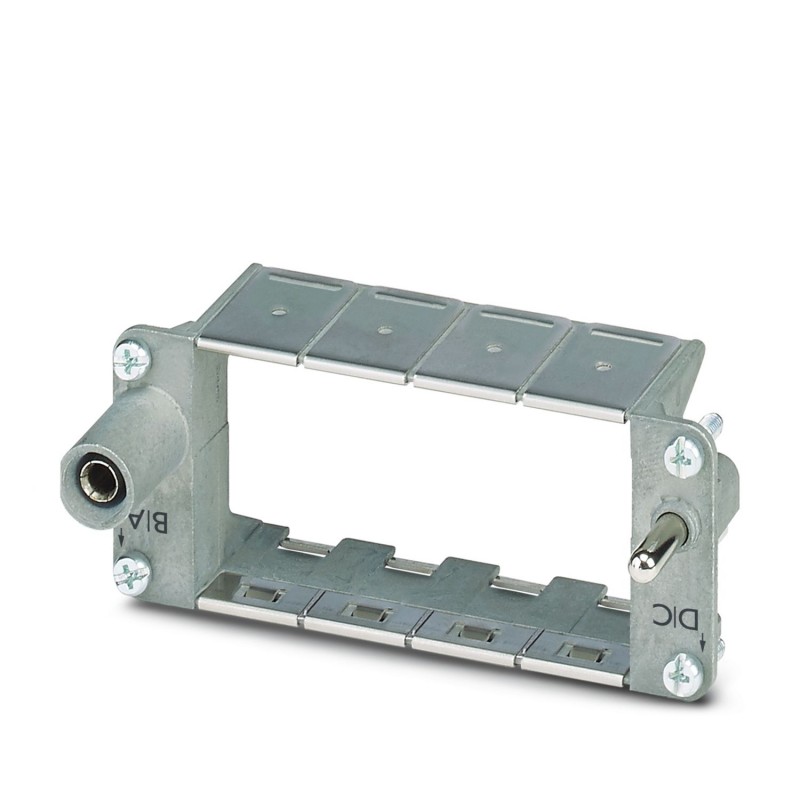

HC-M-B16-MF-H 1417405 PHOENIX CONTACT Cadre support de module
HC-M-B16-MF-H
1417405
PHOENIX_CONTACT
Cadre support de module
Cadre support de module, taille: B16, version : pour le côté capot (A, B, C, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
Connecteurs > Support de bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Cadre support de module |
| Série | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Application | Cadre support de module |
| Type | B16 |
| B32 | |
| Nombre de prises | 4 |
| Version | pour le côté capot (A, B, C, ...) |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Raccordement du conducteur | |
| Section raccordable | 4 mm² ... 6 mm² (pour conducteur PE côté puissance) |
| 1 mm² ... 2,5 mm² (pour conducteur PE côté commande) | |
| Section raccordable AWG | 12 ... 10 (pour conducteur PE côté puissance) |
| 18 ... 14 (pour conducteur PE côté commande) | |
| Couple de serrage | 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC) |
| Dessin coté |  |
| Largeur | 34,5 mm |
| Hauteur | 36,2 mm |
| Longueur | 84,5 mm |
| Matériau de porte-contacts | Alliage de zinc coulé sous pression |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Instructions de montage | HC-MHR-PE16 ( 1636981) pour extension de connexion PE sur 16 mm². |
| Pour les conducteurs PE, protéger l'extrémité du conducteur (raccords vissés PE sans protège-fil), pour les boîtiers sans raccords avec sortie latérale la longueur du filetage du raccordement vissé est de 12 mm max. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
