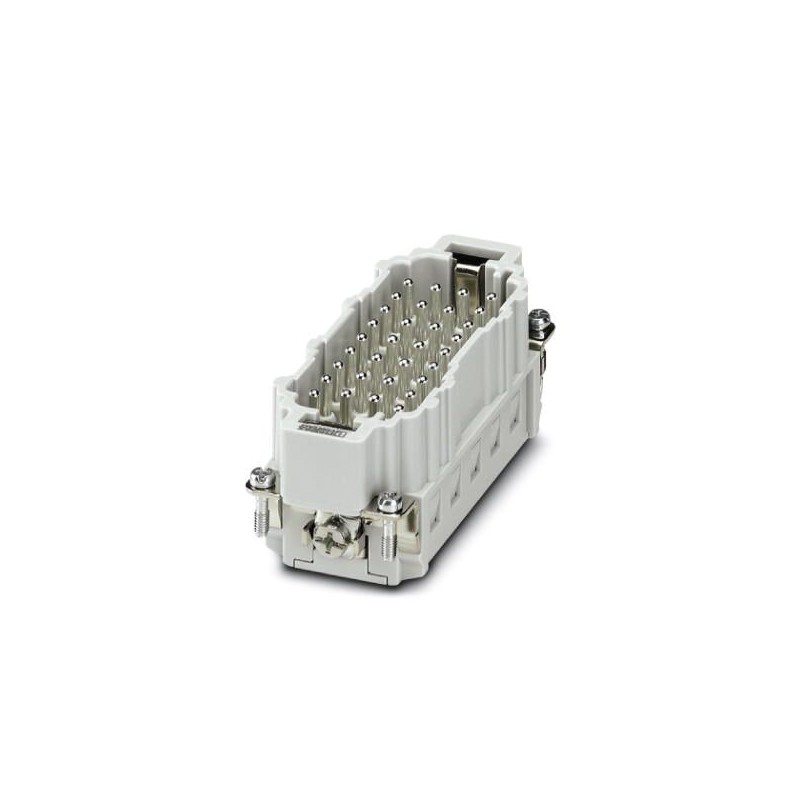

HC-BB32-I-PT-M 1014422 PHOENIX CONTACT Eléments de contact, nombre de pôles: 32+PE, taille: B16, contacts de.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-BB32-I-PT-M 1014422 PHOENIX CONTACT Eléments de contact, nombre de pôles: 32+PE, taille: B16, contacts de..

HC-BB32-I-PT-M

1014422

PHOENIX_CONTACT

Eléments de contact, nombre de pôles: 32+PE, taille: B16, contacts de puissance: 32, contacts de commande: 0, nombre de raccordements par pôle: 1, Mâle, Raccordement Push-in, 500 V, 16 A, 0,5 mm² ... 2,5 mm², application: Puissance

Insert de contact, nombre de pôles : 32+PE, taille : B16, contacts de puissance : 32, contacts de commande : 0, nombre de connexions par pôle : 1, mâle, connexion enfichable, 500 V, 16 A, 0,5 mm² ... 2,5 mm², Application : Puissance

Plus de détails


Connecteurs > Bloc de contacts

Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $53.49
Prix unitaire: $53.49
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande1014422
Unité de conditionnement1 pcs
Page cataloguePage 553 (C-2-2019)
GTIN4055626492971
Poids par pièce (hors emballage)0,100 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Généralités

RemarqueLes connecteurs ne doivent être manipulés que hors charge/tension.
Mode de raccordementRaccordement Push-in
Nombre de raccordements par pôle1
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles32+PE
Nombre de contacts de puissance32
Nombre de contacts de commande0
Cycles d'enfichage≥ 500
TailleB16
Numérotation des contacts1 - 32
Section raccordable0,5 mm² ... 2,5 mm² (avec embout)
Section raccordable AWG20 ... 14 (avec embout)
Longueur de gaine à dénuder de chaque fil10 mm
Hauteur minimum du boîtier72 mm
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.
Haut de la page

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C (y compris l'échauffement des contacts)
Haut de la page

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPC
Haut de la page

Caractéristiques électriques

Tension de référence (III/3)500 V
Tension de choc assignée6 kV
Courant de référence16 A (Contacts de puissance)
Haut de la page

Normes et spécifications

Classe d'inflammabilité selon UL 94V0
Haut de la page

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
Haut de la page

Classifications

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027143424
eCl@ss 5.127261200
eCl@ss 6.027261200
eCl@ss 7.027440205
eCl@ss 8.027440205
eCl@ss 9.027440205
Haut de la page

ETIM

ETIM 4.0EC000438
ETIM 5.0EC000438
ETIM 6.0EC000438
ETIM 7.0EC000438
Haut de la page

UNSPSC

UNSPSC 6.0130211923
UNSPSC 7.090139121522
UNSPSC 1139121522
UNSPSC 12.0139121522
UNSPSC 13.239121522
UNSPSC 18.039121522
UNSPSC 19.039121522
UNSPSC 20.039121522
UNSPSC 21.039121522
Haut de la page

ETIM for 1014422 Connecteurs (EC000438)
Caractéristique Valeur
Nombre de contacts de puissance (EF012216) 32
Nombre de contacts de commande (EF012217) 0
Insert de contact sans contact (EF007324) Non
Finition des contacts (EF001587) Broche
Nombre de pôles (EF001391) 32
Diamètre du contact à fiche (EF007320) 2.5 mm
Matériau de l'insert de connecteur (EF007545) Thermoplastique
Courant assigné In (EF008250) 16 A
Température ambiante (EF002386) 125 °C
Température de fonctionnement (EF002393) -40 °C
Tension assignée (EF000228) 500 V
Tension nominale de tenue aux chocs (EF002993) 6 kV
Catégorie de surtension (EF006785) III
Degré de pollution (EF006786) 3
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort
Avec protection des fils (EF000550) Non
Section de conducteur connectable à fil fin sans embout de câble (EF007341) 0.5 mm²
Section de conducteur connectable multifilaire (EF007343) 0.5 mm²
Matériau du revêtement de contact (EF004020) Autre
Matériau de l'insert de contact (EF008521) Thermoplastique
Matériau du contact (EF007544) Autres alliages de cuivre
Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) V0
Avec conducteur de protection (EF007468) Oui
Nombre minimal de cycles d'insertion (EF012212) 500
Largeur (EF000008) 34 mm
Hauteur (EF000040) 33.2 mm
Profondeur (EF000049) 84.5 mm
