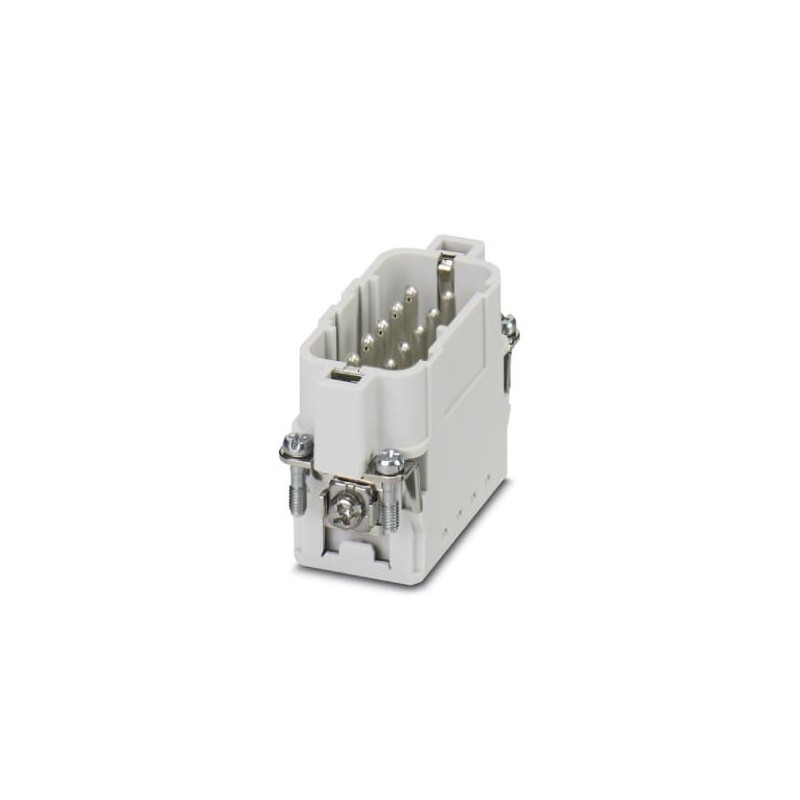

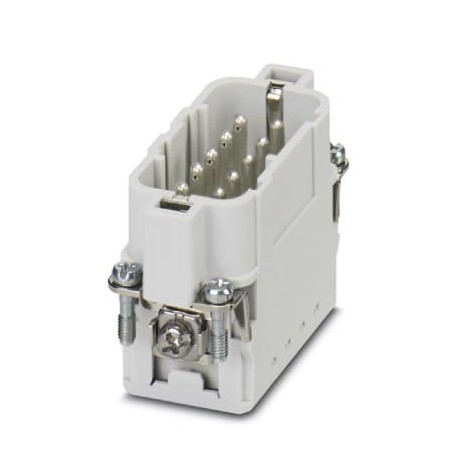

HC-A10-I-PT-M 1585359 PHOENIX CONTACT Eléments de contact
HC-A10-I-PT-M
1585359
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 10+PE, taille : D15, nombre de connexions par pôle : 1, mâle, connexion enfichable, 250 V, 16 A, 0,14 mm² ... 2,5 millimètres²
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1585359 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 513 (C-2-2017) |
| GTIN | 4046356285087 |
| Poids par pièce (hors emballage) | 0,020 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC de type D15 |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Pour conducteurs rigides ou souples avec embouts | |
| Mode de raccordement | Raccordement Push-in |
| Lame de tournevis | 0,5 x 3,5 mm |
| Nombre de raccordements par pôle | 1 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 10+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | D15 |
| Numérotation des contacts | 1 - 10 |
| Section raccordable | 0,14 mm² ... 2,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 250 V |
|---|---|
| Tension de choc assignée | 4 kV |
| 4 kV | |
| Courant de référence | 16 A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 10 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 10 |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 250 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 23 mm |
| Hauteur (EF000040) | 34.1 mm |
| Profondeur (EF000049) | 55.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
