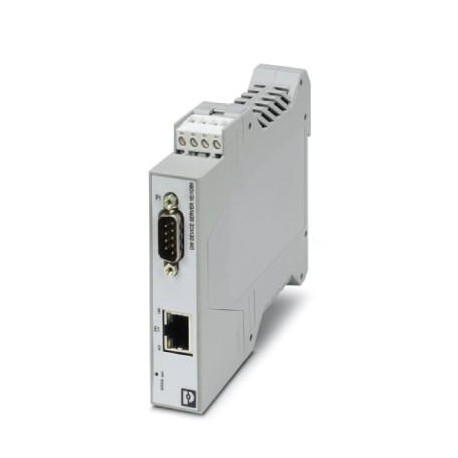

GW EIP/MODBUS 1E/1DB9 1062540 PHOENIX CONTACT Le module GW EIP/MODBUS... sert à la communication à deux voie.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

GW EIP/MODBUS 1E/1DB9 1062540 PHOENIX CONTACT Le module GW EIP/MODBUS... sert à la communication à deux voie..

GW EIP/MODBUS 1E/1DB9

1062540

PHOENIX_CONTACT

Le module GW EIP/MODBUS... sert à la communication à deux voies entre les protocoles EtherNet/IP™ et Modbus. Il comprend un raccordement RJ45 et un raccordement D-SUB 9.

Le GW EIP/MODBUS... permet une communication bidirectionnelle entre les protocoles EtherNet/IP™ et Modbus. Il se compose d’une connexion RJ45 et d’une connexion D-SUB-9.

Plus de détails


Commande industrielle API > Module de communication pour API

Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $1,225.14
Prix unitaire: $1,225.14
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande1062540
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
GTIN4055626718095
Poids par pièce (hors emballage)0,169 KGM
Numéro du tarif douanier85176200
Pays d'origineUS (Etats-Unis)

Schémas

Schéma de connexion

Schéma de connexion

Haut de la page

Cotes

Largeur22,5 mm
Hauteur99 mm
Profondeur115 mm
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Humidité de l'air admissible (service)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)
Altitude< 2000 m
Indice de protectionIP20
ImmunitéEN 61000-6-2:2005
Haut de la page

Généralités

Isolation galvaniqueCEI UL 61010-1 (VCC // Ethernet)
Tension d'essai Interface de données/Interface de données1,5 kVeff(50 Hz, 1 min)
Tension d'essai interface de données/alimentation1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
EmissionEN 61000-6-4
Poids net168,5 g
Matériau du boîtierPA 6.6
Colorisgris
MTBF92,1 Années (Norme Telcordia, température : 25 °C, charge : 50 %, facteur d'environnement = 1,0)
61,4 Années (Norme Telcordia, température : 40 °C, charge : 50 %, facteur d'environnement = 1,5)
ConformitéConformité CE
UL, USAUL 61010-1
UL, USA/CanadaClass I, Div. 2, Groups A, B, C, D T4A
Haut de la page

Alimentation

Plage de tension d'alimentation10,8 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC)
Courant max. absorbé60 mA (24 V DC)
Courant absorbé typique48 mA (24 V DC)
Section de conducteur souple max.2,50 mm²
Section de conducteur souple min.0,20 mm²
Section du conducteur AWG max.12
Section du conducteur AWG min.24
Haut de la page

Interface série

Interface 1EtherNet/IP™, Modbus TCP
InterfaceEthernet
Nombre de ports1
Type de raccordementConnecteur femelle RJ45, blindé
Distance de transmission≤ 100 m (paire torsadée blindée)
Protocoles supportésEtherNet/IP, Modbus ASCII/RTU/TCP
Protocoles auxiliairesARP, DHCP (client), PING
Débit série10 / 100 Mbits/s, avec auto-négociation
InterfaceRS-232
Nombre de connexions1
Type de raccordementConnecteur mâle D-SUB 9
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide
Distance de transmission15 m
Brochage
Contrôle du flux de données / protocolesHandshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
InterfaceRS-422
Nombre de connexions1
Type de raccordementConnecteur mâle D-SUB 9
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide
Distance de transmission≤ 1200 m
Résistance terminale120 Ω (configurables)
Brochage
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
InterfaceRS-485
Nombre de connexions1
Type de raccordementConnecteur mâle D-SUB 9
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide
Résistance terminale120 Ω (configurables)
Brochage
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
Haut de la page

Fonction

Web-based Management (gestion basée sur le web)oui
ManagementGestion basée sur le web
Indicateurs d'état et de diagnostic
Haut de la page

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Type de contrôleRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6
Chocs selon EN 60068-2-27/CEI 60068-2-27
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2:2005
Normes/PrescriptionsEN 55022, EN 55024
ConformitéConformité CE
UL, USAUL 61010-1
UL, USA/CanadaClass I, Div. 2, Groups A, B, C, D T4A
Test aux gaz nocifsISA-S71.04-1985 G3 Harsh Group A
ATEXDEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECExIECEx UL 18.0023X
Ex ec IIC T4 Gc
Haut de la page

Environmental Product Compliance

REACh SVHCLead 7439-92-1
Haut de la page

Classifications

eCl@ss

eCl@ss 10.0.119179290
eCl@ss 9.019179290
Haut de la page

ETIM

ETIM 5.0EC000310
ETIM 6.0EC000310
ETIM 7.0EC000310
Haut de la page

ETIM for 1062540 Commande industrielle API (EC001423)
Caractéristique Valeur
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 1
Nombre d'interfaces matérielles en série RS-422 (EF003022) 1
Nombre d'interfaces matérielles en série RS-485 (EF003023) 1
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'autres interfaces matérielles (EF003027) 0
Avec interface optique (EF003028) Non
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Capacité de redondance (EF003156) Non
Avec séparation de potentiel (EF003272) Non
SIL conformément à IEC 61508 (EF009889) Sans
Adapté aux fonctions de sécurité (EF001597) Non
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 22.5 mm
Hauteur (EF000040) 99 mm
Profondeur (EF000049) 115 mm
