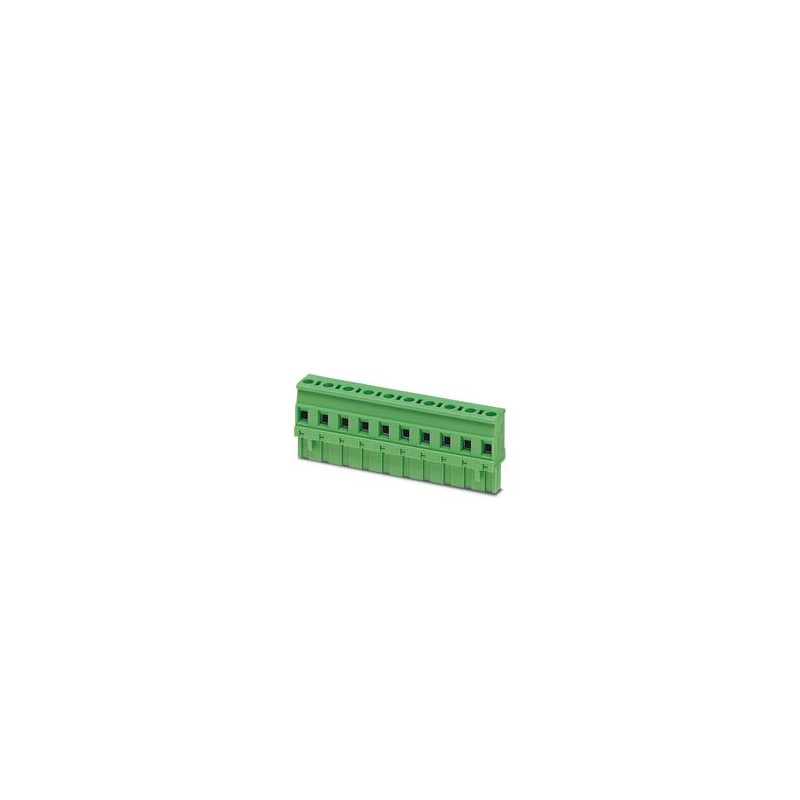

GMVSTBR 2,5/ 3-ST-7,62OGBD2:N 1535890 PHOENIX CONTACT Connecteur pour carte de circuit imprimé, section nomi..
GMVSTBR 2,5/ 3-ST-7,62OGBD2:N
1535890
PHOENIX_CONTACT
1000
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : orange, courant nominal : 12 A, tension nominale (III/2) : 630 V, surface de contact : Sn, type de connexion de contact : femelle, nombre de rangées : 1, nombre de pôles : 3, famille d’articles : GMVSTBR 2,5/.. -ST, pas : 7,62 mm, type de raccordement : Raccord à vis avec capsule de traction, forme de serrage à vis : L Rainure longitudinale, sens de raccordement du conducteur/circuit imprimé : 90 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur PCB, couleur : orange, contacts de surface : étain, nombre de pôles : 3, famille d’articles : GMVSTBR 2.5/.. -ST, pas : 7,62 mm, manière de serrage de la vis : L Rainure longitudinale, type d’emballage : emballage en boîte
Connecteur PCB, section nominale : 2,5 mm2, couleur : orange, courant nominal : 12 A, tension nominale (III/2) : 630 V, surface de contact : étain, type de contact : prise, nombre de rangées : 1, nombre de pôles : 3, famille d’articles : GMVSTBR 2,5/.. - ST, Pas : 7,62 mm, Type de connexion : Connexion à vis avec manche de tirage, Forme d’attaque de vis : L Fente longitudinale, Direction de la connexion/Conducteur/carte : 90 °, Crochet de verrouillage : - Crochet de verrouillage, Système de prise : COMBICON MSTB 2.5, Verrouillage : sans, Type de fixation : sans, Type d’emballage : emballé dans un carton
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Gamme de produits | COMBICON Connecteurs M |
| Type de produit | Connecteurs PCB |
| Famille de produits | GMVSTBR 2.5/.. -ST |
| Nombre de poteaux | 3 |
| Dimension de la grille | 7,62 mm |
| Nombre de lignes | 1 |
| Courant nominal IN | 12 A |
| Tension nominale UN | 630 V |
| Degré de contamination | 3 |
| Résistance au contact | 3,7 mΩ |
| Tension nominale (III/3) | 500 V |
| Tension de surtension nominale (III/3) | 6 kV |
| Tension nominale (III/2) | 630 V |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension nominale (II/2) | 1000 V |
| Tension de surtension nominale (II/2) | 6 kV |
| Technologie de connexion | |
| concevoir | Standard |
| Système de connecteurs | COMBICON MSTB 2.5 |
| Section nominale | 2,5 mm² |
| Type de contact | Prise |
| Verrouillage | |
| Type d’écluse | sans |
| Bride de montage | sans |
| Couple de serrage | 0,3 Nm |
| Connexion du conducteur | |
| Type de connexion | Connexion de vis avec manche de tirage |
| Conducteur de direction de connexion/circuit imprimé | 90 ° |
| Section transversale du conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section flexible du conducteur | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section transversale flexible du conducteur avec virule sans manche en plastique | 0,25 mm² ... 2,5 mm² |
| Section transversale flexible du conducteur avec virole et enveloppe en plastique | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs de même section rigide | 0,2 mm² ... 1 mm² |
| 2 conducteurs de même section transversale flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section transversale flexibles avec une virole sans manchon plastique | 0,25 mm² ... 1 mm² |
| 2 conducteurs de même section transversale flexibles avec une virule TWIN avec une gaine en plastique | 0,5 mm² ... 1 mm² |
| Mandrin de jauge a x b / diamètre | 2,8 mm x 2,0 mm / 2,4 mm |
| Longueur de décapage | 7 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Informations sur les viroles sans collier isolant | |
| Pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| Informations matérielles - Contact | |
| note | Conforme aux normes WEEE/RoHS, sans moustaches selon IEC 60068-2-82/JEDEC JESD 201 |
| Contact matériel | Alliage de cuivre |
| Finition de surface | étamé à chaud |
| Point de serrage de surface métallique (couche supérieure) | Étain (4 - 8 μm Sn) |
| Surface de contact métallique (couche supérieure) | Étain (4 - 8 μm Sn) |
| Spécifications du matériau - Boîtier | |
| Couleur (boîtier) | Orange (2003) |
| Matériau isolant | PAPA |
| Groupe de matériaux isolants | Je |
| CTI selon IEC 60112 | 600 |
| Classe d’inflammabilité selon UL 94 | V0 |
| Indice d’inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d’allumage par fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température du test de pression à billes selon la norme EN 60695-10-2 | 125 °C |
| Dessin dimensionnel |  |
| Dimension de la grille | 7,62 mm |
| Largeur [w] | 20,82 millimètre |
| Hauteur [h] | 26 mm |
| Longueur [l] | 12,6 millimètre |
| Tête de vis de forme d’entraînement | Fente longitudinale (L) |
| Tête de vis de forme d’entraînement | Fente longitudinale (L) |
| Couple de serrage | 0,3 Nm |
| Note sur le fonctionnement | Les connecteurs COMBICON sont des connecteurs sans capacité de commutation (COC) conformément à la norme DIN EN 61984. Lorsqu’ils sont utilisés comme prévu, ils ne doivent pas être branchés ou déconnectés sous tension ou sous charge. |
| Inspection pour détecter des dommages et un desserrement du conducteur | |
| Spécification d’essai | DIN EN 60999-1 (VDE 0609-1) :2000-12 |
| Résultat | Examen réussi |
| Essai de traction | |
| Spécification d’essai | DIN EN 60999-1 (VDE 0609-1) :2000-12 |
| Section transversale du conducteur/Type de conducteur/Force de traction Point de consigne/Valeur réelle | 0,14 mm² / rigide / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 2,5 mm² / rigide / > 50 N | |
| 2,5 mm² / flexible / > 50 N | |
| Forces d’accouplement et de traction | |
| Résultat | Examen réussi |
| Nombre de cycles | 25 |
| Force d’insertion par pôle env. | 8 N |
| Force de traction par poteau approximative. | 6 N |
| Essais de couple | |
| Spécification d’essai | DIN EN 60999-1 (VDE 0609-1) :2000-12 |
| Durabilité des inscriptions | |
| Spécification d’essai | DIN EN 60068-2-70 :1996-07 |
| Résultat | Examen réussi |
| Polarisation et codage | |
| Spécification d’essai | DIN EN 60512-13-5 :2006-11 |
| Résultat | Examen réussi |
| Inspection visuelle | |
| Spécification d’essai | DIN EN 60512-1-1 :2003-01 |
| Résultat | Examen réussi |
| Inspection dimensionnelle | |
| Spécification d’essai | DIN EN 60512-1-2 :2003-01 |
| Résultat | Examen réussi |
| Essais de vibration | |
| Spécification d’essai | DIN EN 60068-2-6 (VDE 0468-2-6) :2008-10 |
| fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Vitesse de balayage | 5g (60,1 Hz ... 150 Hz) |
| Durée du test par axe | 2,5 h |
| Test de durabilité | |
| Spécification d’essai | DIN EN 60512-9-1 (VDE 0687-512-9-1) :2010-12 |
| Contrainte de choc stationnaire au niveau de la mer | 7,3 kV |
| Résistance de contact R1 | 3,7 mΩ |
| Résistance de contact R2 | 3,8 mΩ |
| Cycles d’accouplement | 25 |
| Résistance d’isolement Poteaux adjacents | > 5 MΩ |
| Essais climatiques | |
| Spécification d’essai | DIN EN ISO 6988 :1997-03 |
| Contrainte de corrosion | 0,2 dm3AINSI2à 300 DM3/40 °C/1 cycle |
| Contrainte thermique | 100 °C/168 h |
| Tension AC permanente | 3,31 kV |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -40 °C ... 100 °C (selon la courbe de déclassement) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Essais thermiques Groupe d’essai C | |
| Spécification d’essai | DIN EN 60512-5-1 :2003-01 |
| Nombre de poteaux testés | 12 |
| Résistance d’isolation | |
| Spécification d’essai | DIN EN 60512-3-1 :2003-01 |
| Résistance d’isolement Poteaux adjacents | > 5 MΩ |
| Distances de dégagement et de creepage | |
| Spécification d’essai | DIN EN 60664-1 (VDE 0110-1) :2008-01 |
| Groupe de matériaux isolants | Je |
| Résistance de suivi (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d’isolement nominale (III/3) | 500 V |
| Tension de surtension nominale (III/3) | 6 kV |
| Valeur de distance minimale à l’air - champ inhomogène (III/3) | 5,5 mm |
| Valeur minimale de la distance de fluage (III/3) | 6,3 mm |
| Note sur la section transversale de la connexion | Avec le conducteur connecté, 4 mm² (rigide). |
| Tension d’isolement nominale (III/2) | 630 V |
| Tension de surtension nominale (III/2) | 6 kV |
| Valeur minimale de la distance aérienne - champ inhomogène (III/2) | 5,5 mm |
| Valeur minimale de la distance de déplacement (III/2) | 5,5 mm |
| Tension d’isolement nominale (II/2) | 1000 V |
| Tension de surtension nominale (II/2) | 6 kV |
| Valeur minimale de la dégagement - champ inhomogène (II/2) | 5,5 mm |
| Valeur minimale de la distance de fluage (II/2) | 5,5 mm |
| Type d’emballage | emballé dans une boîte |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 630 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Orange |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
